Электрооборудование (4) — HITACHI EX135UR

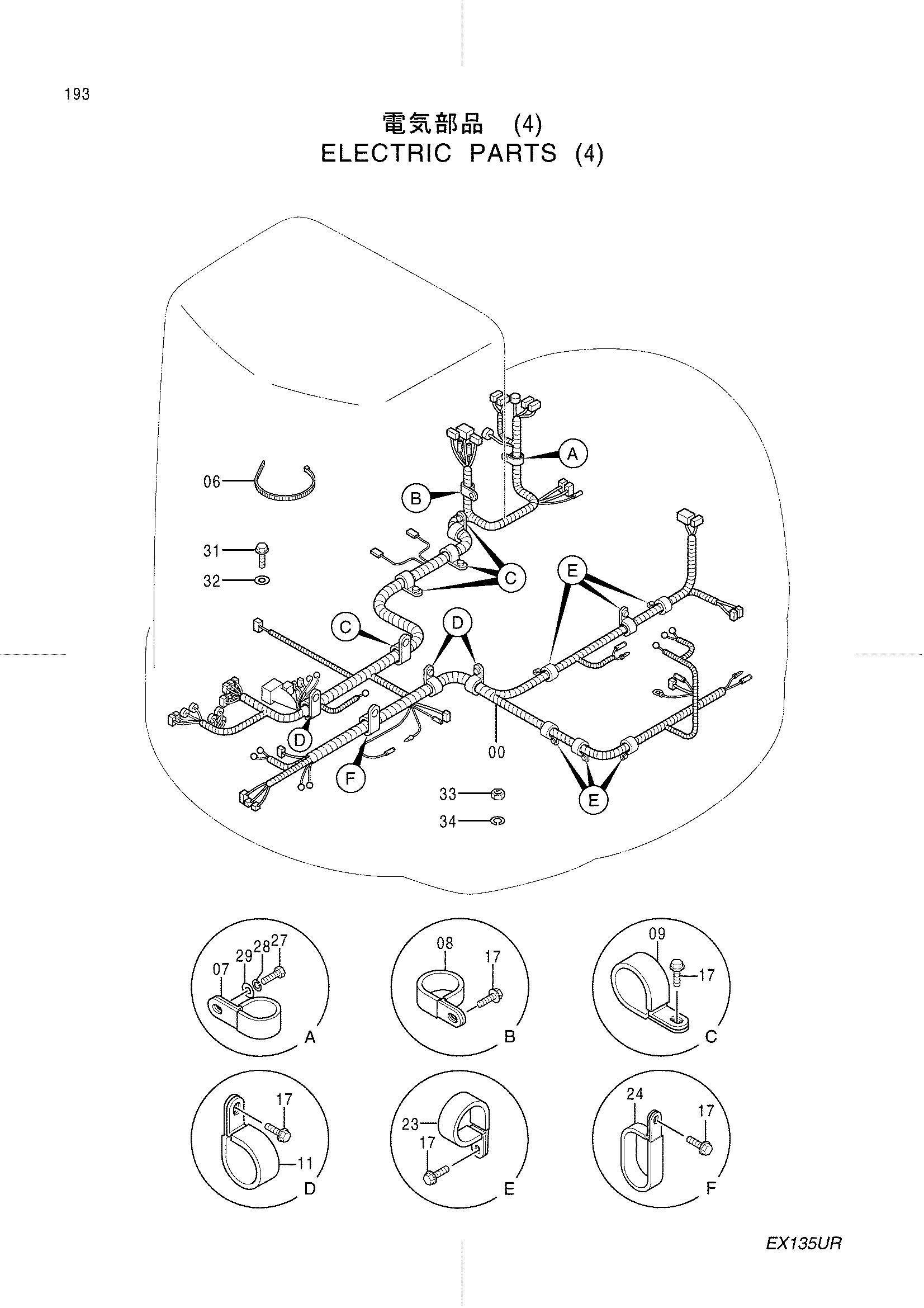

Заводская схема «Электрооборудование (4)» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0002068 | Жгут проводов | 1 |
| 06 | 4055311 | Ленточный зажим | 15 |
| 07 | 4190275 | Зажим | 1 |
| 08 | 4190253 | Зажим | 1 |
| 09 | 4190274 | Зажим | 4 |
| 11 | 4190264 | Зажим | 3 |
| 17 | J011020 | Болт с шайбой | 15 |
| 23 | 4190292 | Зажим | 6 |
| 24 | 4190266 | Зажим | 1 |
| 27 | J900820 | Болт | 1 |
| 28 | A590908 | Пружинная шайба | 1 |
| 29 | A590108 | Плоская шайба | 1 |
| 31 | J011016 | Болт с шайбой | 3 |
| 32 | A590110 | Плоская шайба | 3 |
| 33 | J950010 | Гайка | 1 |
| 34 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
