Обратный трубопроводы — HITACHI EX135UR

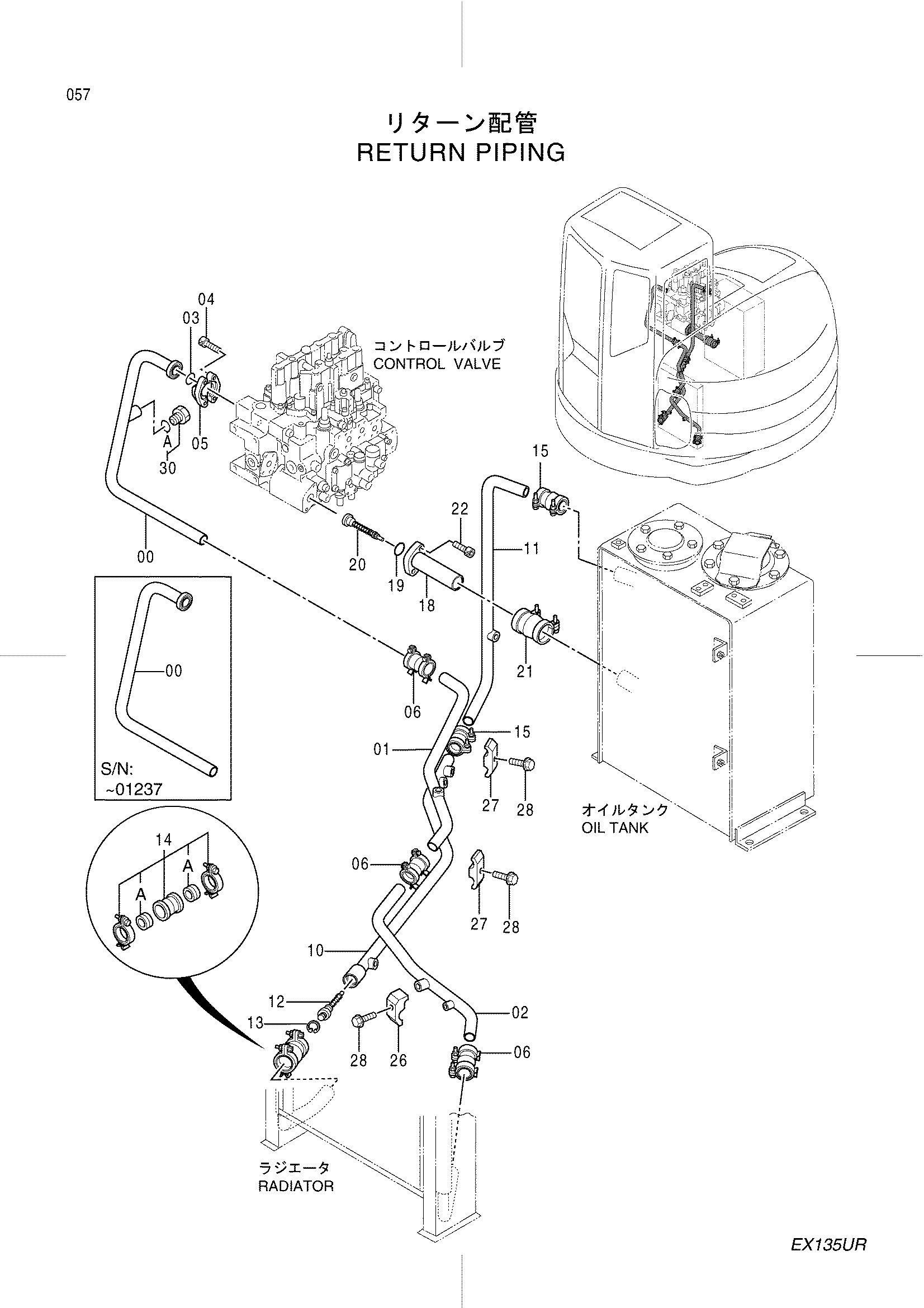

Заводская схема «Обратный трубопроводы» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7031062 замена: 4174542 | Трубка | 1 |
| 00 | 7031062 замена: 7033112 | Трубка | 1 |
| 00 | 7033112 | Трубка | 1 |
| 01 | 7031063 | Трубка | 1 |
| 02 | 7031064 | Трубка | 1 |
| 03 | 966993 | Уплотнительное кольцо | 1 |
| 04 | J781035 | Болт с внутренним шестигранником | 4 |
| 05 | 962453 | Разъёмный фланец | 2 |
| 06 | 4071213 | Муфта | 3 |
| 10 | 7031065 | Трубка | 1 |
| 11 | 8064837 | Трубка | 1 |
| 12 | 4276584 | Клапан | 1 |
| 13 | 991718 | Стопорное кольцо | 1 |
| 14 | 4067834 | Муфта | 1 |
| 14A | 4196260 | Уплотнение | 2 |
| 15 | 4071213 | Муфта | 2 |
| 18 | 8064838 замена: 8071611 | Обратная трубка | 1 |
| 18 | 8064838 замена: J781040 | Обратная трубка | 1 |
| 18 | 8071611 | Обратная трубка | 1 |
| 19 | A811040 | Уплотнительное кольцо | 1 |
| 20 | 4266481 | Клапан | 1 |
| 21 | 4069801 | Муфта | 1 |
| 22 | J781035 | Болт с внутренним шестигранником | 2 |
| 22 | J781040 | Болт с внутренним шестигранником | 2 |
| 26 | 4190127 | Хомут трубки | 1 |
| 27 | 4189860 | Хомут трубки | 2 |
| 28 | J011265 | Болт с шайбой | 3 |
| 30 | 4174542 | Пробка | 1 |
| 31A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
