Пилотный трубопроводы (1-2)<с отвал> — HITACHI EX135UR

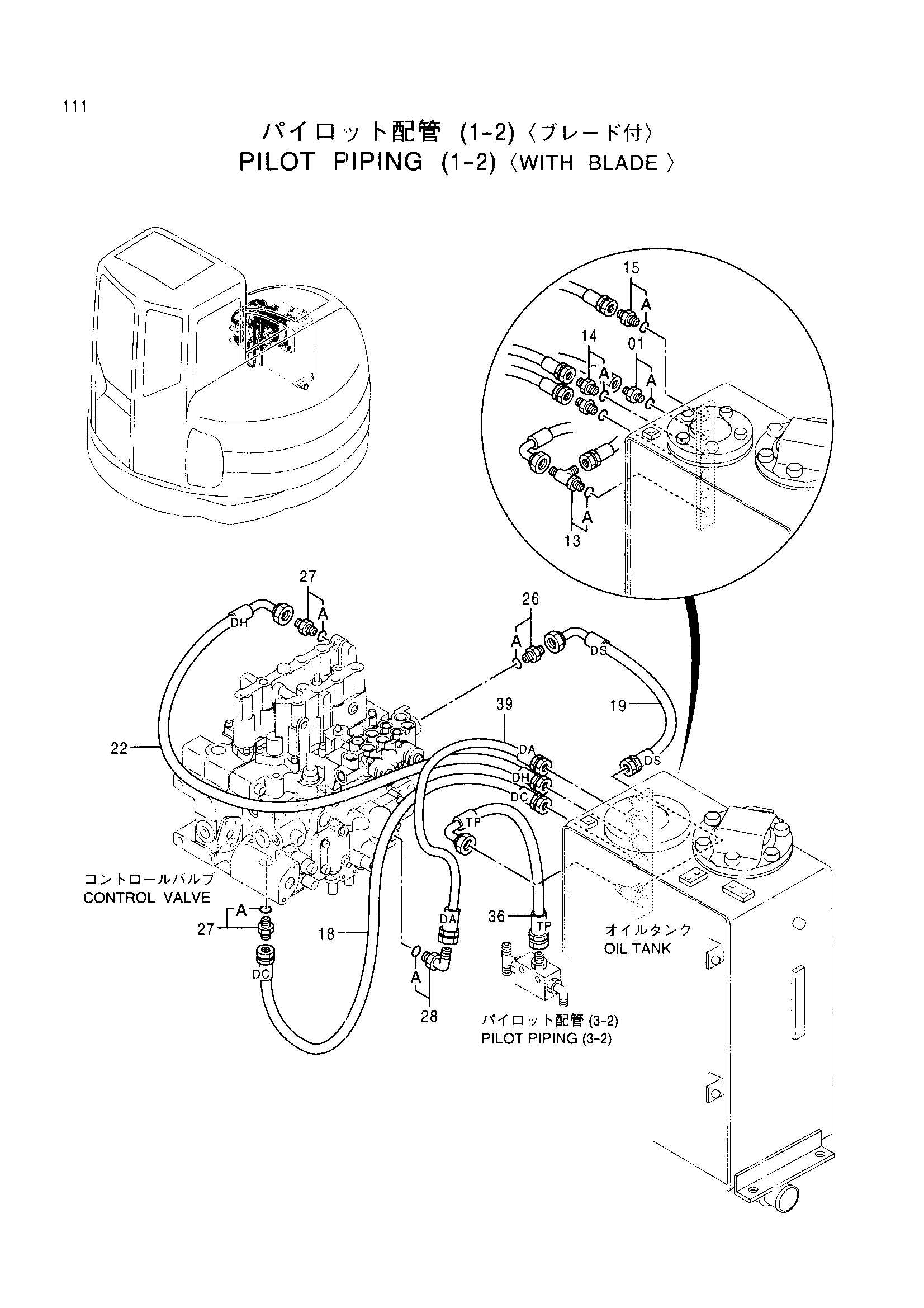

Заводская схема «Пилотный трубопроводы (1-2)<с отвал>» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200468 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4205363 | Тройник | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4200466 | Адаптер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4200467 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4377929 | Шланг (DC) | 1 |
| 19 | 4377925 | Шланг (DS) | 1 |
| 22 | 4377928 | Шланг (DH) | 1 |
| 26 | 4200466 | Адаптер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4200467 | Адаптер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4154670 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4379176 | Шланг (TP) | 1 |
| 39 | 4379167 | Шланг (DA) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
