Электрооборудование (5)<смещаемый стрела> — HITACHI EX135UR

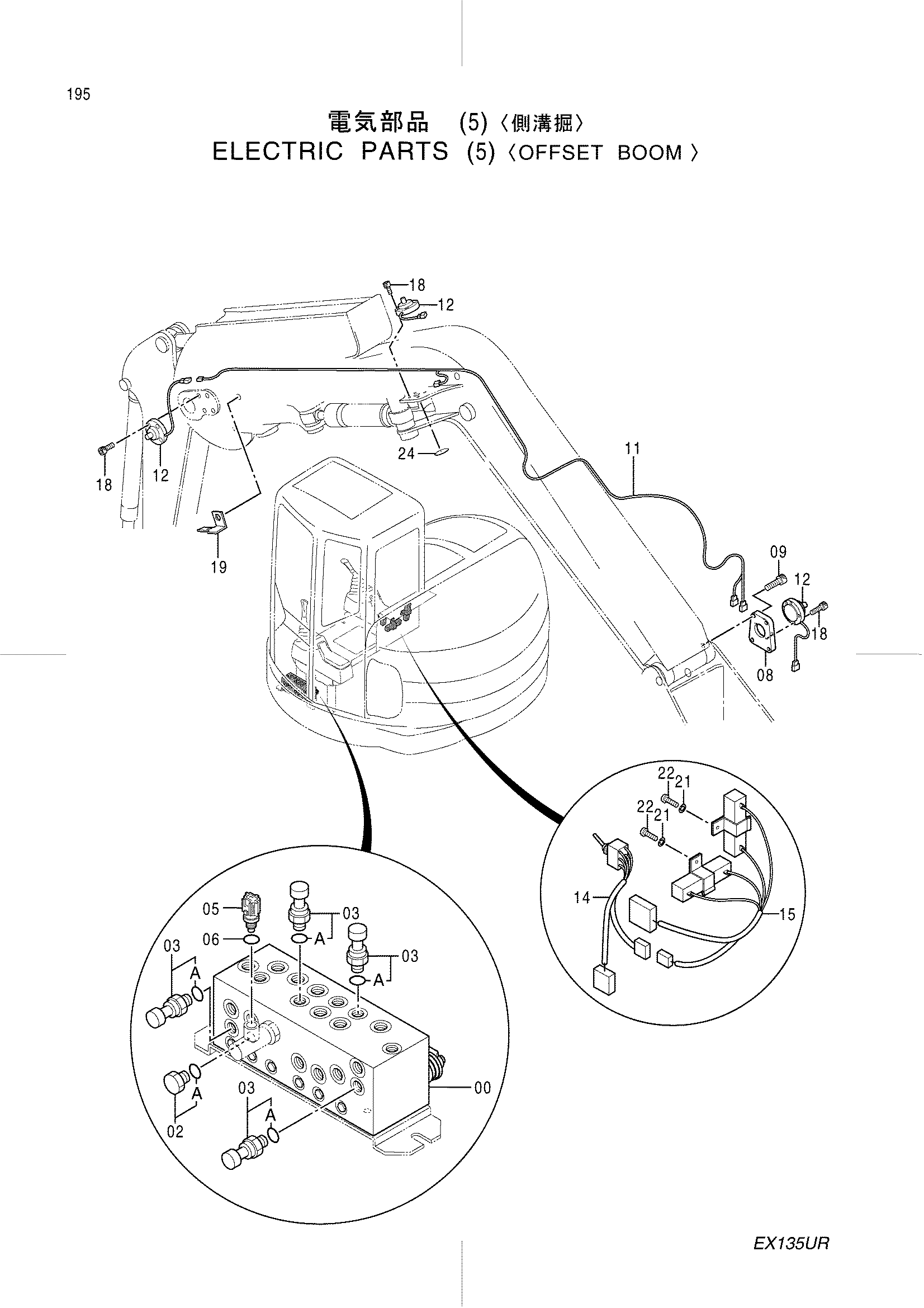

Заводская схема «Электрооборудование (5)<смещаемый стрела>» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4340427 | Электромагнитный клапан | 1 |
| 02 | 4093624 | Пробка | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4332040 | Датчик давления | 4 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4333200 | Датчик | 1 |
| 06 | 4506320 | Уплотнительное кольцо | 1 |
| 08 | 3074747 | Кронштейн | 1 |
| 09 | J781025 | Болт с внутренним шестигранником | 4 |
| 09 | M341025 замена: J781025 | Болт с внутренним шестигранником | 4 |
| 11 | 3070412 | Жгут проводов | 1 |
| 12 | 4350362 | Датчик угла | 3 |
| 14 | 4365638 | Выключатель | 1 |
| 15 | 4365704 | Резистор | 1 |
| 18 | J780835 | Болт с внутренним шестигранником | 12 |
| 18 | M340836 замена: J780835 | Болт с внутренним шестигранником | 12 |
| 19 | 4355515 | Кронштейн | 3 |
| 21 | A590904 | Пружинная шайба | 2 |
| 22 | 4204811 | Винт | 2 |
| 24 | 4340953 | Уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
