Пилотный трубопроводы (2-2) — HITACHI EX135UR

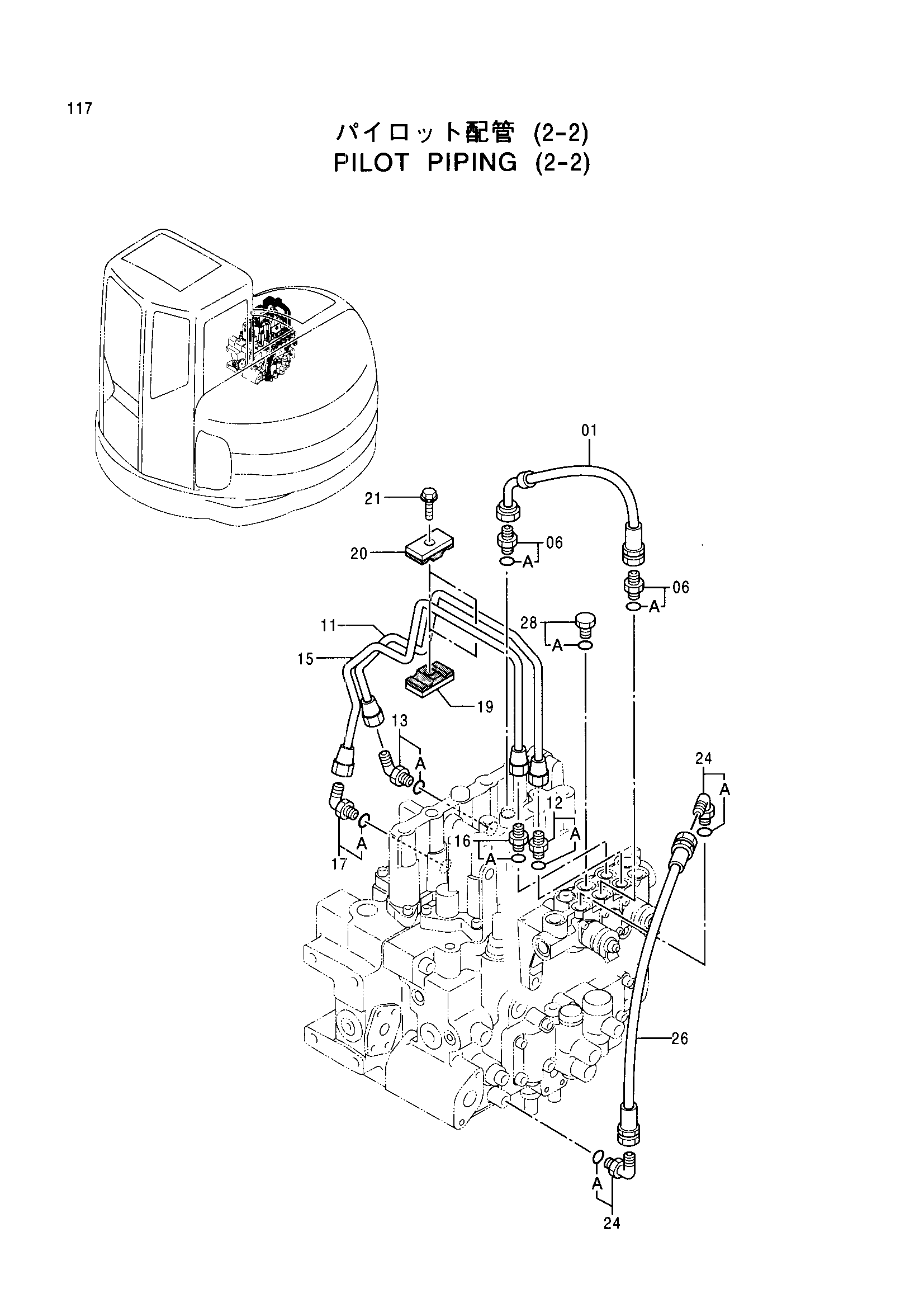

Заводская схема «Пилотный трубопроводы (2-2)» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4350167 | Шланг | 1 |
| 06 | 4200465 | Адаптер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 3077644 | Трубка | 1 |
| 12 | 4255304 | Штуцер трубки | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4293950 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 3077646 | Трубка | 1 |
| 16 | 4255304 | Штуцер трубки | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4293950 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 9735305 | Хомут | 2 |
| 20 | 9735306 | Хомут | 2 |
| 21 | J010825 | Болт с шайбой | 2 |
| 24 | 4154670 | Угловой штуцер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4379166 | Шланг | 1 |
| 28 | 4093624 | Пробка | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
