Кондиционер (1) — HITACHI EX135UR

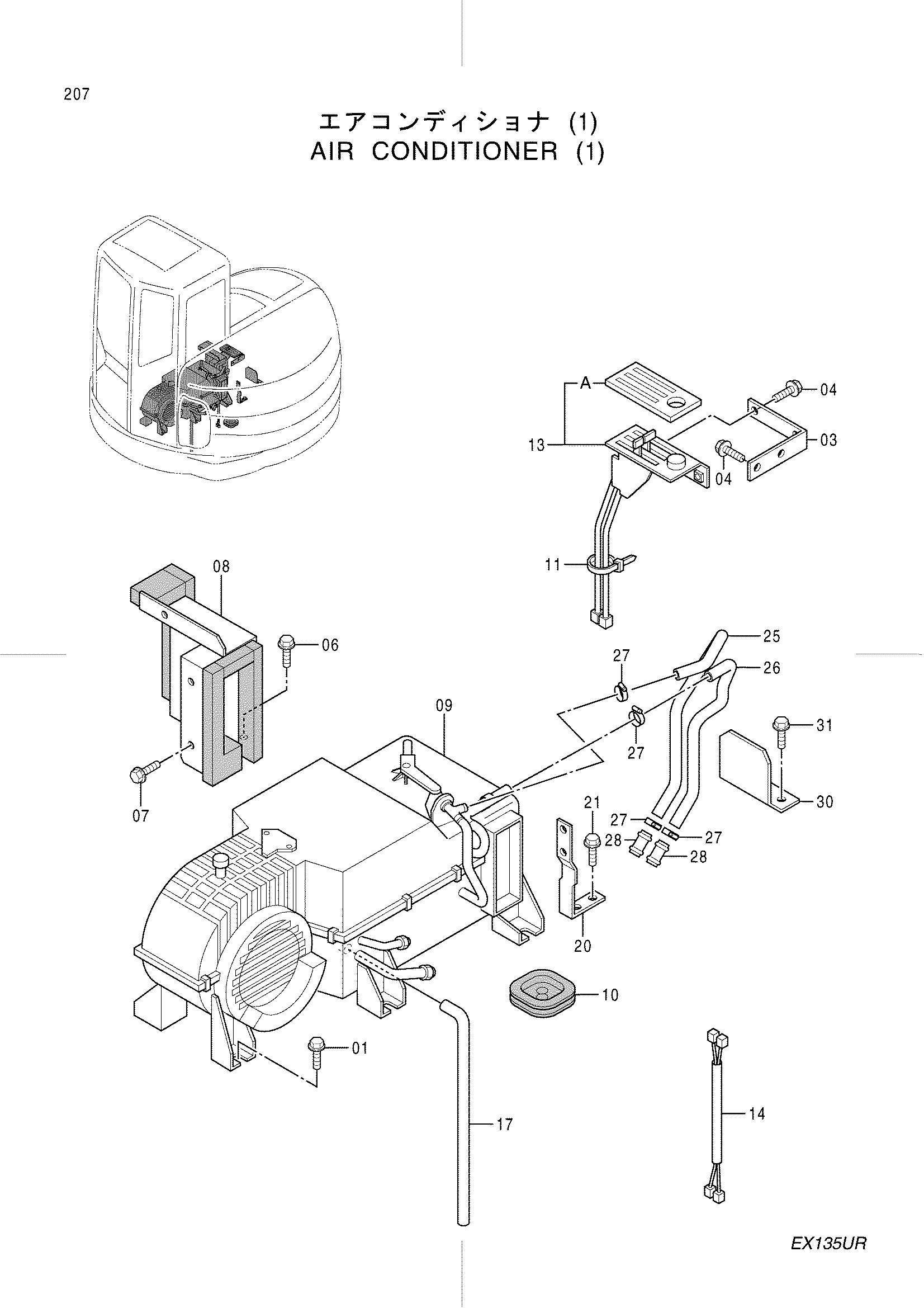

Заводская схема «Кондиционер (1)» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J021030 | Болт с шайбой | 6 |
| 03 | 4274062 | Стойка | 1 |
| 04 | J010820 | Болт с шайбой | 4 |
| 06 | J021025 | Болт с шайбой | 2 |
| 07 | J020825 | Болт с шайбой | 3 |
| 08 | 8062101 | Воздуховод | 1 |
| 09 | 4380476 | Блок аиркон | 1 |
| 10 | 4205082 | Резиновая втулка | 1 |
| 11 | 4055312 | Ленточный зажим | 3 |
| 13 | 4364017 | Контроллер | 1 |
| 13A | 4388807 | Панель управление | 1 |
| 14 | 4364018 | Жгут проводов | 1 |
| 17 | 4349195 | Шланг | 1 |
| 20 | 4340470 | Кронштейн | 1 |
| 21 | J010825 | Болт с шайбой | 2 |
| 25 | 3072245 | Шланг | 1 |
| 26 | 3072246 | Шланг | 1 |
| 27 | 4514699 | Хомут шланга | 4 |
| 28 | 4347396 | Соединение трубка | 2 |
| 30 | 4347234 | Опора | 1 |
| 31 | J011025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
