Кондиционер (3) — HITACHI EX135UR

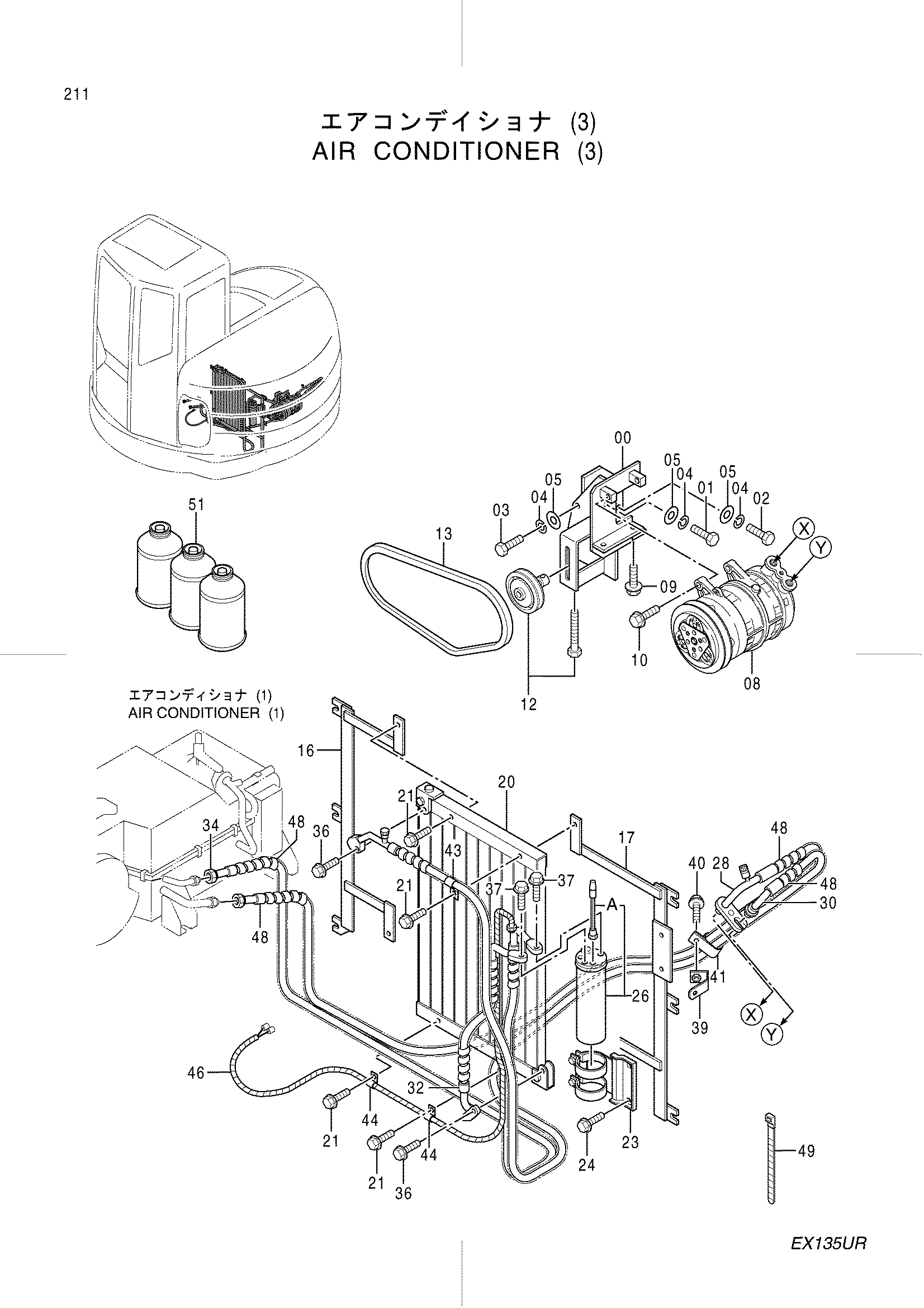

Заводская схема «Кондиционер (3)» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7031579 | Кронштейн | 1 |
| 01 | M111028 | Болт | 2 |
| 02 | M111056 | Болт | 2 |
| 03 | M111030 | Болт | 2 |
| 04 | A590910 | Пружинная шайба | 6 |
| 05 | A590110 | Плоская шайба | 6 |
| 08 | 4323943 | Компрессор | 1 |
| 09 | J011030 | Болт с шайбой | 2 |
| 10 | J011035 | Болт с шайбой | 2 |
| 12 | 4346770 | Шкив | 1 |
| 13 | 4262734 замена: 4391584 | Ремень V | 1 |
| 13 | 4391584 | Ремень V | 1 |
| 16 | 8068330 | Кронштейн | 1 |
| 17 | 8068331 | Кронштейн | 1 |
| 20 | 4323944 | Конденсатор | 1 |
| 21 | J020850 | Болт с шайбой | 4 |
| 23 | 4339373 | Кронштейн | 1 |
| 24 | J020816 | Болт с шайбой | 2 |
| 26 | 4323945 замена: 4415044 | Осушитель | 1 |
| 26 | 4415044 | Осушитель | 1 |
| 26A | 4419179 | Жгут проводов | 1 |
| 28 | 4382417 | Шланг | 1 |
| 30 | 4382418 | Шланг | 1 |
| 32 | 4382419 | Шланг | 1 |
| 34 | 4382420 | Шланг | 1 |
| 36 | J020835 | Болт с шайбой | 2 |
| 37 | J020630 | Болт с шайбой | 2 |
| 39 | 9747932 | Опора | 1 |
| 40 | J011020 | Болт с шайбой | 1 |
| 41 | 4192034 | Зажим | 1 |
| 43 | 4190277 | Зажим | 1 |
| 44 | 4190261 | Зажим | 2 |
| 46 | 4382456 | Жгут проводов | 1 |
| 48 | 4044420 | Защитный кожух | 11 |
| 49 | 4055312 | Ленточный зажим | 13 |
| 51 | 4338439 | GAS | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
