Рычаг управления (ход) — HITACHI EX135UR

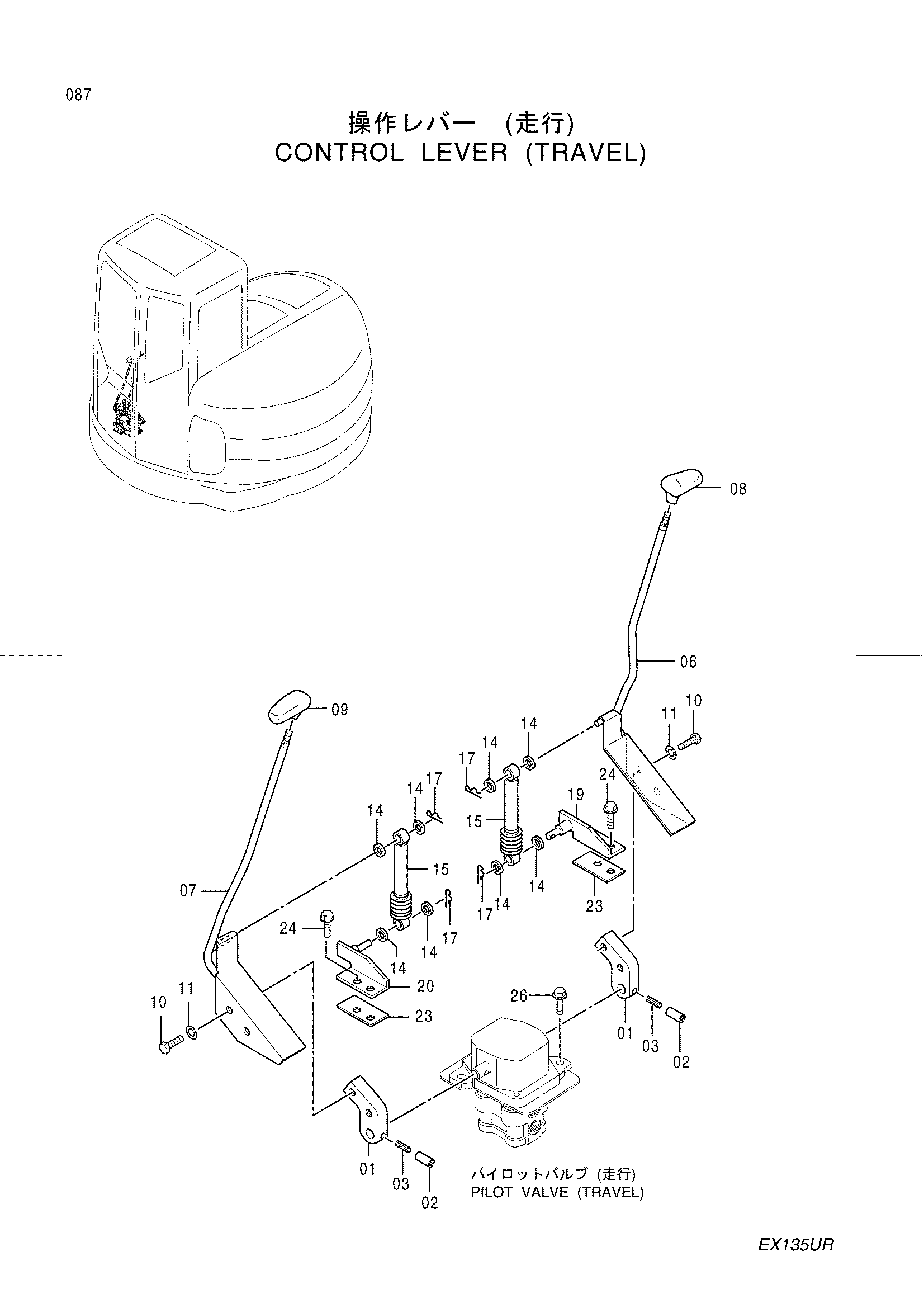

Заводская схема «Рычаг управления (ход)» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3074598 | Кронштейн | 2 |
| 02 | 4205318 | Пружинный штифт | 2 |
| 03 | 4205317 | Пружинный штифт | 2 |
| 06 | 7031005 | Рычаг | 1 |
| 07 | 7031004 | Рычаг | 1 |
| 08 | 2030249 | Рукоятка | 1 |
| 09 | 2030254 | Рукоятка | 1 |
| 10 | J011025 | Болт с шайбой | 4 |
| 11 | A590110 | Плоская шайба | 4 |
| 14 | 4259596 | Плоская шайба | 8 |
| 15 | 4304665 | Данпер | 2 |
| 17 | 4022697 | Стопорный палец | 4 |
| 19 | 9745847 | Кронштейн | 1 |
| 20 | 9745848 | Кронштейн | 1 |
| 23 | 4361688 | Пластина | 2 |
| 24 | J011025 | Болт с шайбой | 4 |
| 26 | J021035 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
