Пилотный трубопроводы (8-1) — HITACHI EX135UR

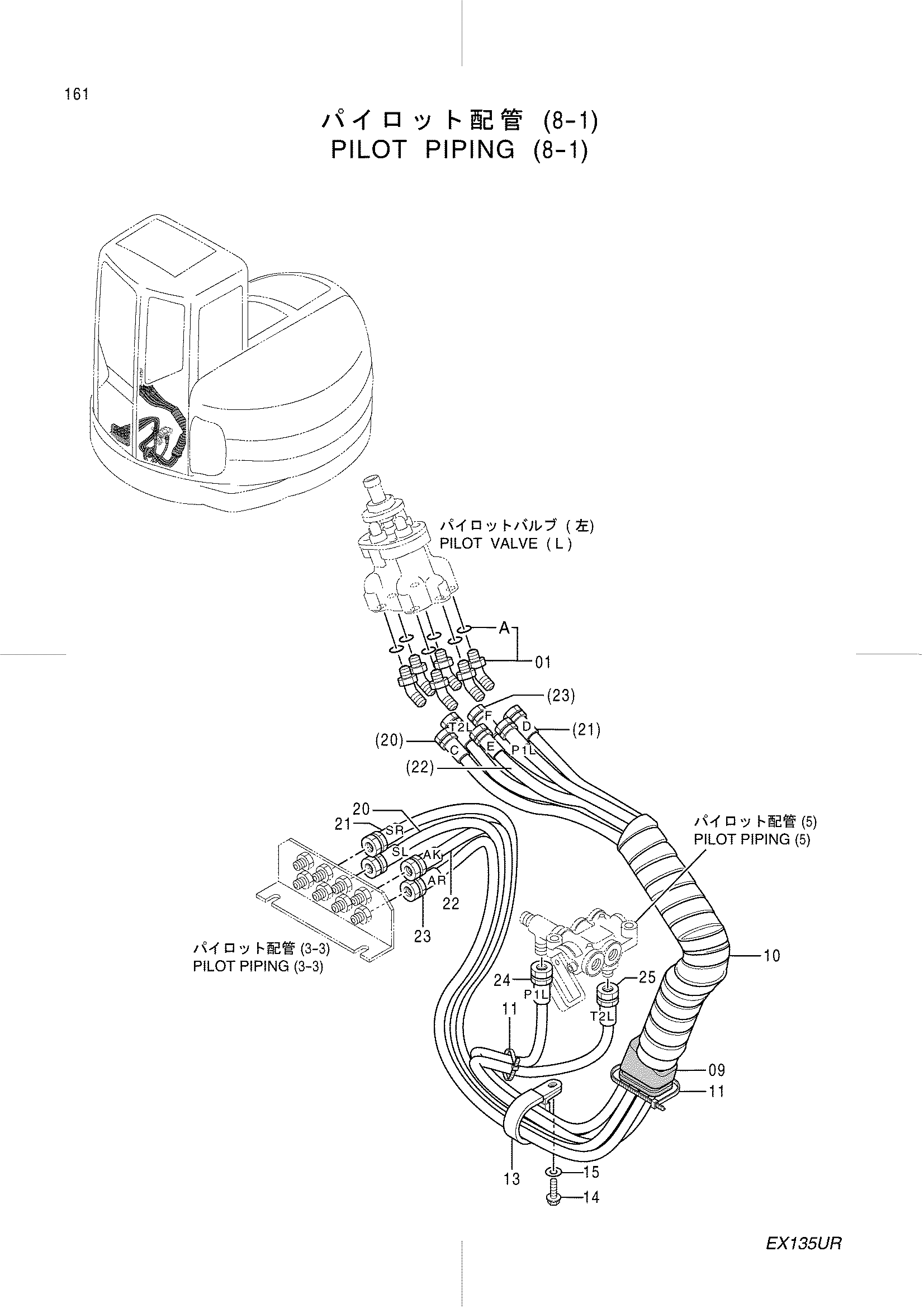

Заводская схема «Пилотный трубопроводы (8-1)» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4286916 | Угловой штуцер | 6 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 3069989 | Ограничитель | 1 |
| 10 | 4044420 | Защитный кожух | 2 |
| 11 | 4055312 | Ленточный зажим | 2 |
| 13 | 4190265 | Зажим | 1 |
| 14 | J011020 | Болт с шайбой | 1 |
| 15 | A590110 | Плоская шайба | 1 |
| 20 | 4377303 | Шланг (C, SL) | 1 |
| 21 | 4377304 | Шланг (D, SR) | 1 |
| 22 | 4377305 | Шланг (E, AK) | 1 |
| 23 | 4377306 | Шланг (F, AR) | 1 |
| 24 | 4377460 | Шланг (P1L) | 1 |
| 25 | 4377461 | Шланг (T2L) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
