Передний трубопроводы (1)<смещаемый стрела> — HITACHI EX135UR

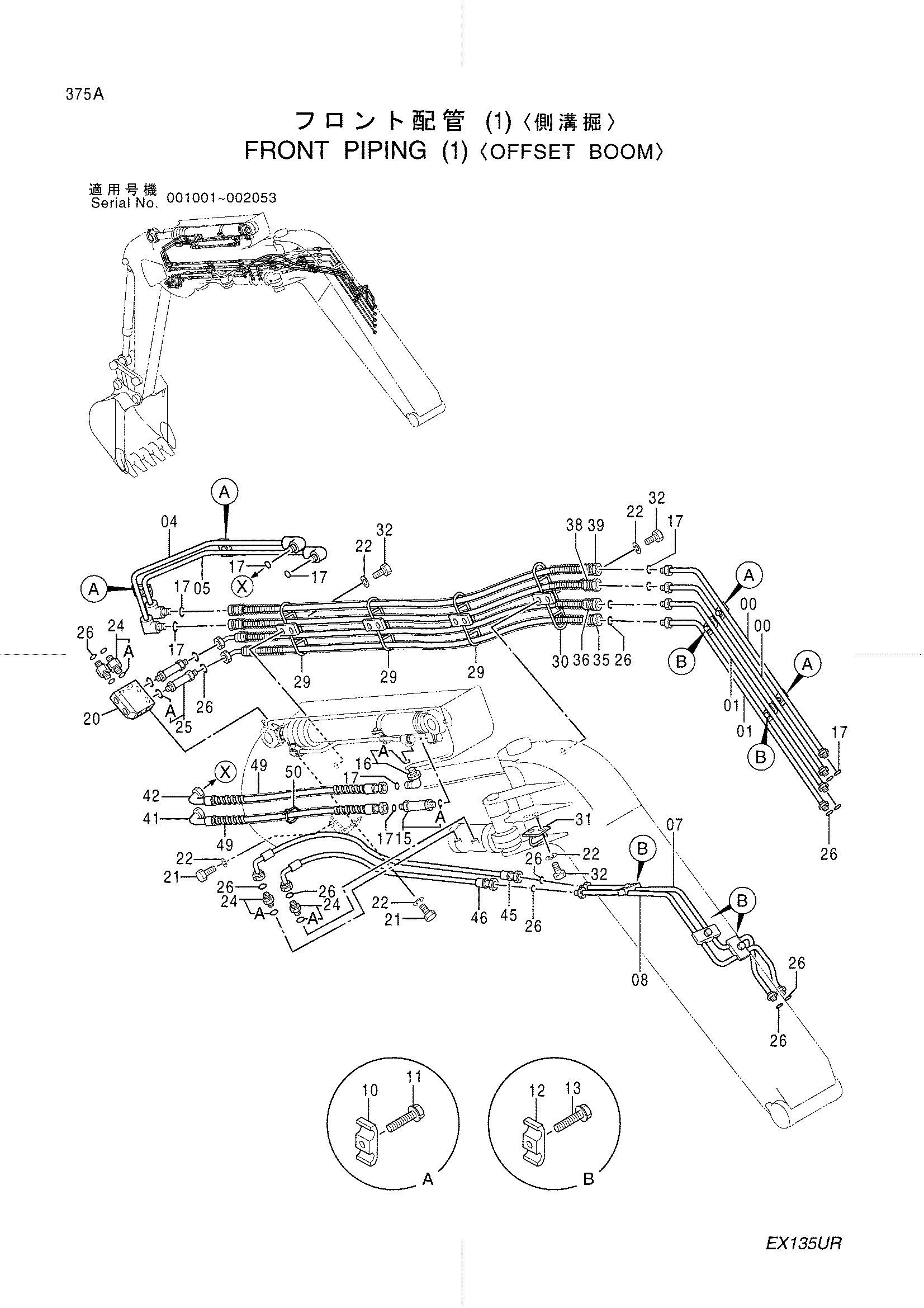

Заводская схема «Передний трубопроводы (1)<смещаемый стрела>» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9746012 замена: 9749825 | Трубка | 2 |
| 00 | 9749825 | Трубка | 2 |
| 01 | 9746013 | Трубка | 2 |
| 04 | 8065014 | Трубка | 1 |
| 05 | 8065013 | Трубка | 1 |
| 07 | 8061089 замена: 8070344 | Трубка | 1 |
| 07 | 8061089 замена: 8071790 | Трубка | 1 |
| 07 | 8070344 | Трубка | 1 |
| 08 | 8061971 замена: 8070344 | Трубка | 1 |
| 08 | 8061971 замена: 8071790 | Трубка | 1 |
| 08 | 8071790 | Трубка | 1 |
| 10 | 4189859 | Хомут трубки | 4 |
| 11 | J011260 | Болт с шайбой | 4 |
| 12 | 4189858 | Хомут трубки | 5 |
| 13 | J011250 | Болт с шайбой | 5 |
| 15 | 4189539 | Адаптер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4157562 | Угловой штуцер | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4187308 | Уплотнительное кольцо | 10 |
| 20 | 3068181 | Блок | 1 |
| 21 | J901220 | Болт | 4 |
| 22 | A590912 | Пружинная шайба | 14 |
| 24 | 4189602 | Адаптер | 4 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4197531 | Адаптер | 2 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4138938 | Уплотнительное кольцо | 14 |
| 29 | 8065011 | Кронштейн | 3 |
| 30 | 8065012 | Кронштейн | 1 |
| 31 | 9731919 | Кронштейн | 1 |
| 32 | J901225 | Болт | 10 |
| 35 | 4374490 | Шланг | 1 |
| 36 | 4374491 | Шланг | 1 |
| 38 | 4374493 замена: 4398366 | Шланг | 1 |
| 38 | 4398366 | Шланг | 1 |
| 39 | 4374492 | Шланг | 1 |
| 41 | 4374494 | Шланг | 1 |
| 42 | 4250071 | Шланг | 1 |
| 45 | 4374495 | Шланг | 1 |
| 46 | 4374496 | Шланг | 1 |
| 49 | 4327294 | Защитный кожух | 2 |
| 50 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
