Многофункциональный рычаг трубопроводы (5) — HITACHI EX135UR

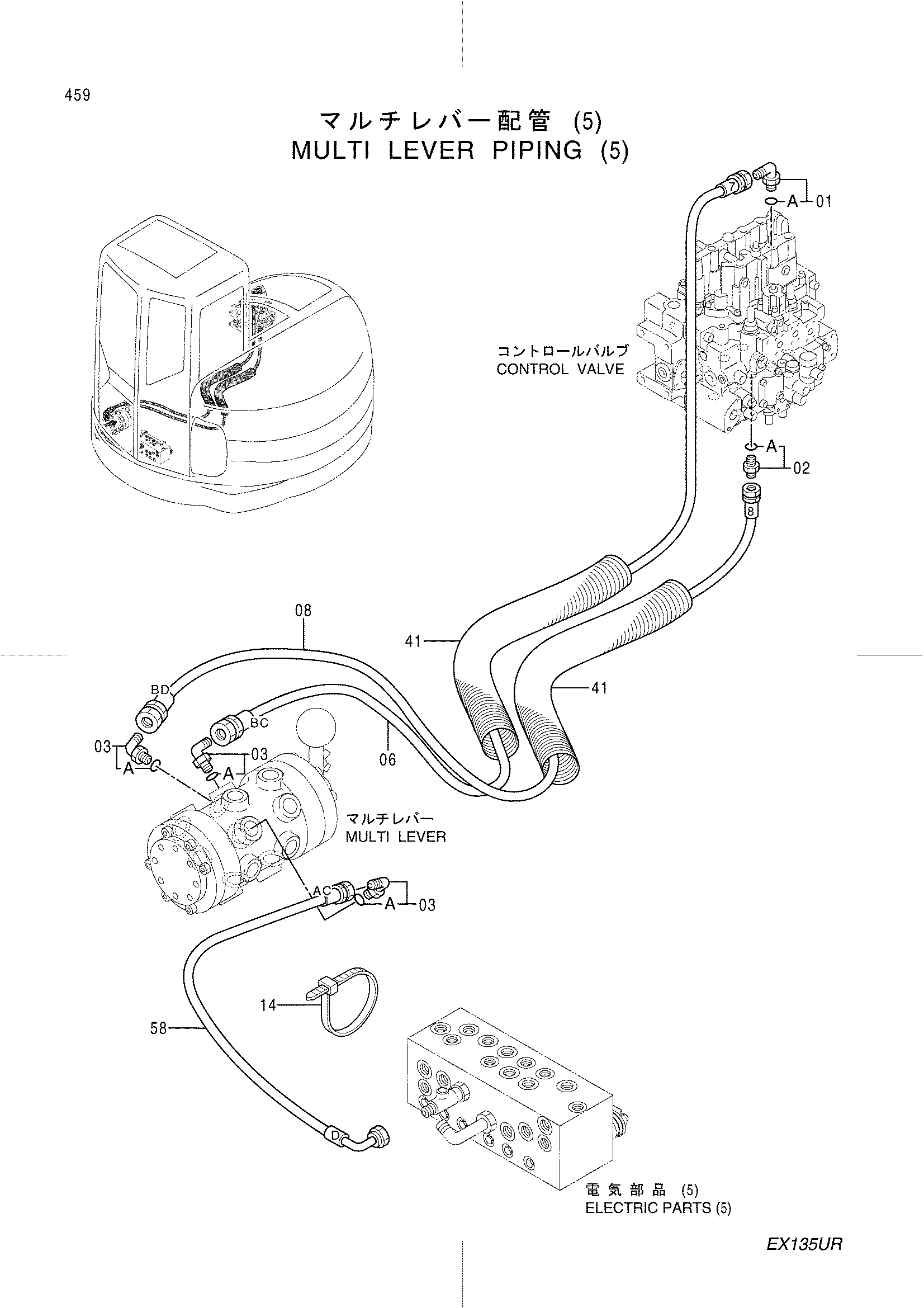

Заводская схема «Многофункциональный рычаг трубопроводы (5)» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4208913 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4200466 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4154671 | Угловой штуцер | 3 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4377238 | Шланг (7, BC) | 1 |
| 08 | 4377239 | Шланг (8, BD) | 1 |
| 14 | 4055312 | Ленточный зажим | 4 |
| 41 | 4379665 | Шланг | 2 |
| 58 | 4377308 | Шланг (AC, D) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
