Удлинённый рукоять (2.51M)<смещаемый стрела> — HITACHI EX135UR

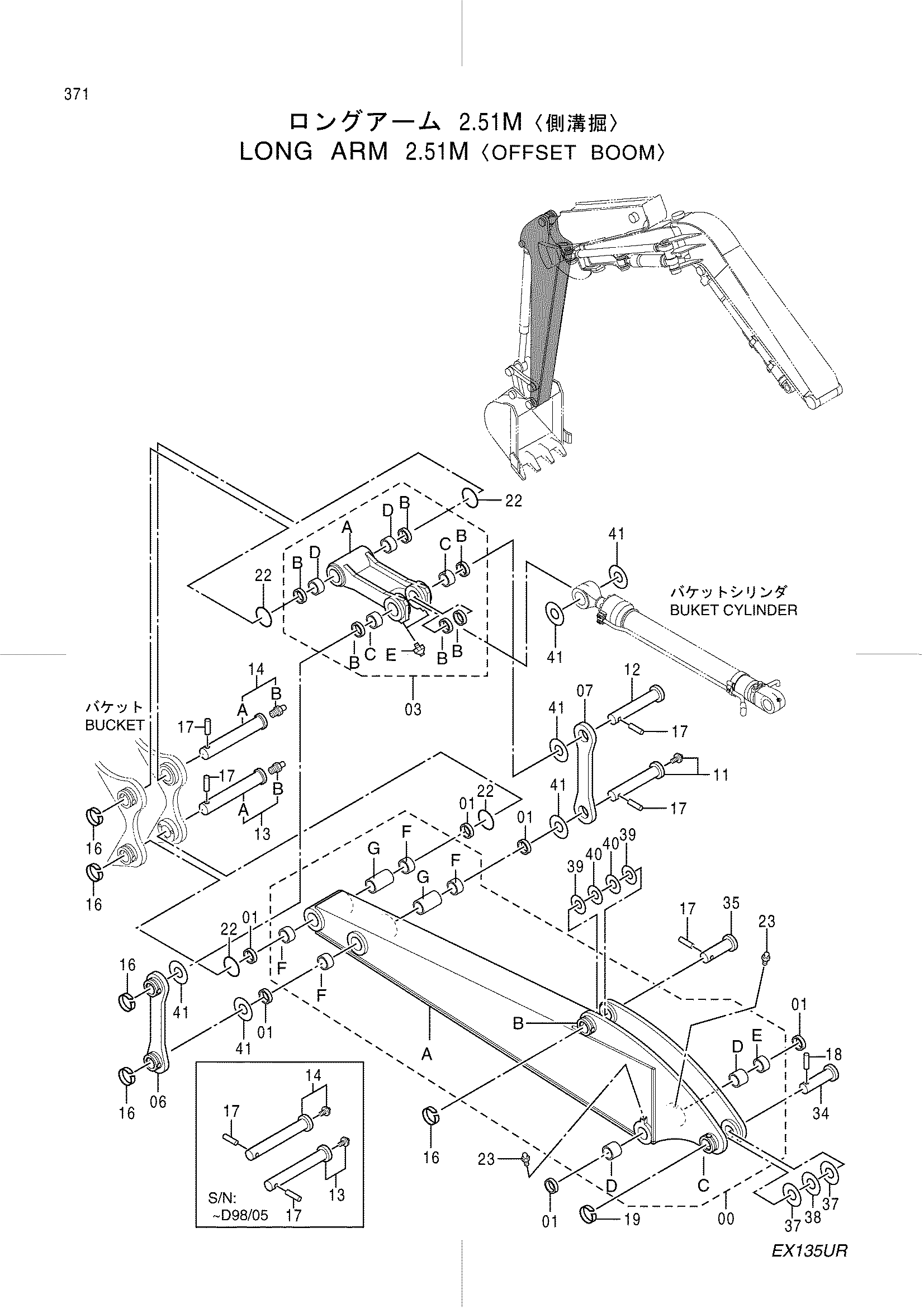

Заводская схема «Удлинённый рукоять (2.51M)<смещаемый стрела>» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7032856 | Рукоять удлинённый | 1 |
| 00A | 6016496 | Рукоять удлинённый | 1 |
| 00B | 4197033 | Ограничитель | 1 |
| 00C | 4276106 | Ограничитель | 1 |
| 00D | 4344899 | Втулка | 2 |
| 00E | 4370446 | Трубка | 1 |
| 00F | 4344898 | Втулка | 4 |
| 00G | 4124575 | Трубка | 2 |
| 01 | 4065687 | Пылезащитное уплотнение | 6 |
| 03 | 8064746 | Тяга | 1 |
| 03A | 1022045 | Тяга | 1 |
| 03B | 4065687 | Пылезащитное уплотнение | 6 |
| 03C | 4344899 | Втулка | 2 |
| 03D | 4344898 | Втулка | 2 |
| 03E | J75481 | Пресс-маслёнка | 2 |
| 06 | 9735190 | Тяга | 1 |
| 07 | 4257933 | Тяга | 1 |
| 11 | 9737122 | Палец | 1 |
| 12 | 3037082 | Палец | 1 |
| 13 | 9177328 | Палец | 1 |
| 13 | 9737123 замена: 9177328 | Палец | 1 |
| 13A | 3084540 | Палец | 1 |
| 13B | J75481 | Пресс-маслёнка | 1 |
| 14 | 9177329 | Палец | 1 |
| 14 | 9737124 замена: 9177329 | Палец | 1 |
| 14A | 3084541 | Палец | 1 |
| 14B | J75481 | Пресс-маслёнка | 1 |
| 16 | 4065688 | Кольцо | 5 |
| 17 | 4065689 | Палец | 5 |
| 18 | 4106307 | Палец | 1 |
| 19 | 4098716 | Кольцо | 1 |
| 22 | 4276696 | Уплотнительное кольцо | 4 |
| 23 | J75481 | Пресс-маслёнка | 2 |
| 34 | 3075516 | Палец | 1 |
| 35 | 3075517 | Палец | 1 |
| 37 | 4366692 | Упорная пластина 1.0 | 2 |
| 38 | 4367410 | Упорная пластина 2.0 | 1 |
| 39 | 4366694 | Упорная пластина 1.0 | 2 |
| 40 | 4367411 | Упорная пластина 2.0 | 2 |
| 41 | 4366693 | Упорная пластина 1.0 | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
