Гусеничная цепь (500G)(лубрикатед тип) — HITACHI EX135UR

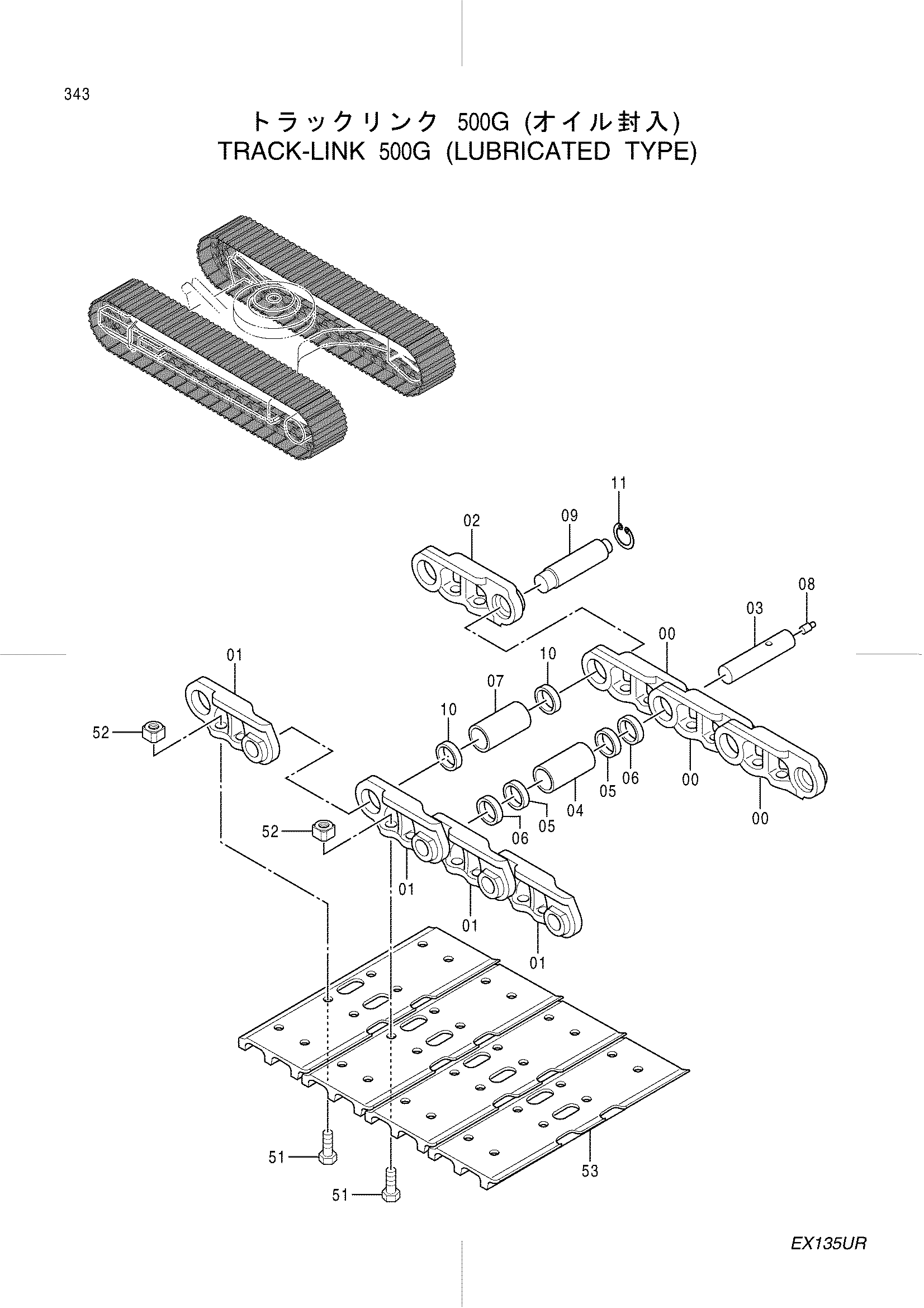

Заводская схема «Гусеничная цепь (500G)(лубрикатед тип)» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9138409 | Гусеничная цепь в сборе | 2 | |
| 00 | 1021040 | Гусеничная цепь B | 43 |
| 00-11 | 9138410 | Гусеничная цепь в сборе | 1 |
| 01 | 1021041 | Гусеничная цепь B | 44 |
| 02 | 4345682 | Гусеничная цепь M | 1 |
| 03 | 3075821 | Палец | 43 |
| 04 | 4369295 | Втулка | 43 |
| 05 | 4358605 | Пылезащитное уплотнение | 86 |
| 06 | 4369297 | Кольцо упорный | 86 |
| 07 | 4345599 | Соединительная втулка | 1 |
| 08 | 4369326 | Ограничитель резиновый | 43 |
| 09 | 4345326 | Соединительный палец | 1 |
| 10 | 4345327 | Втулка | 2 |
| 11 | 4192665 | Кольцо | 1 |
| 51 | 4345328 | Болт башмак | 176 |
| 52 | 4253411 | Гайка | 176 |
| 53 | 2037093 | Башмак грунтозацеп | 44 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
