Пилотный трубопроводы (4-1)<смещаемый стрела> — HITACHI EX135UR

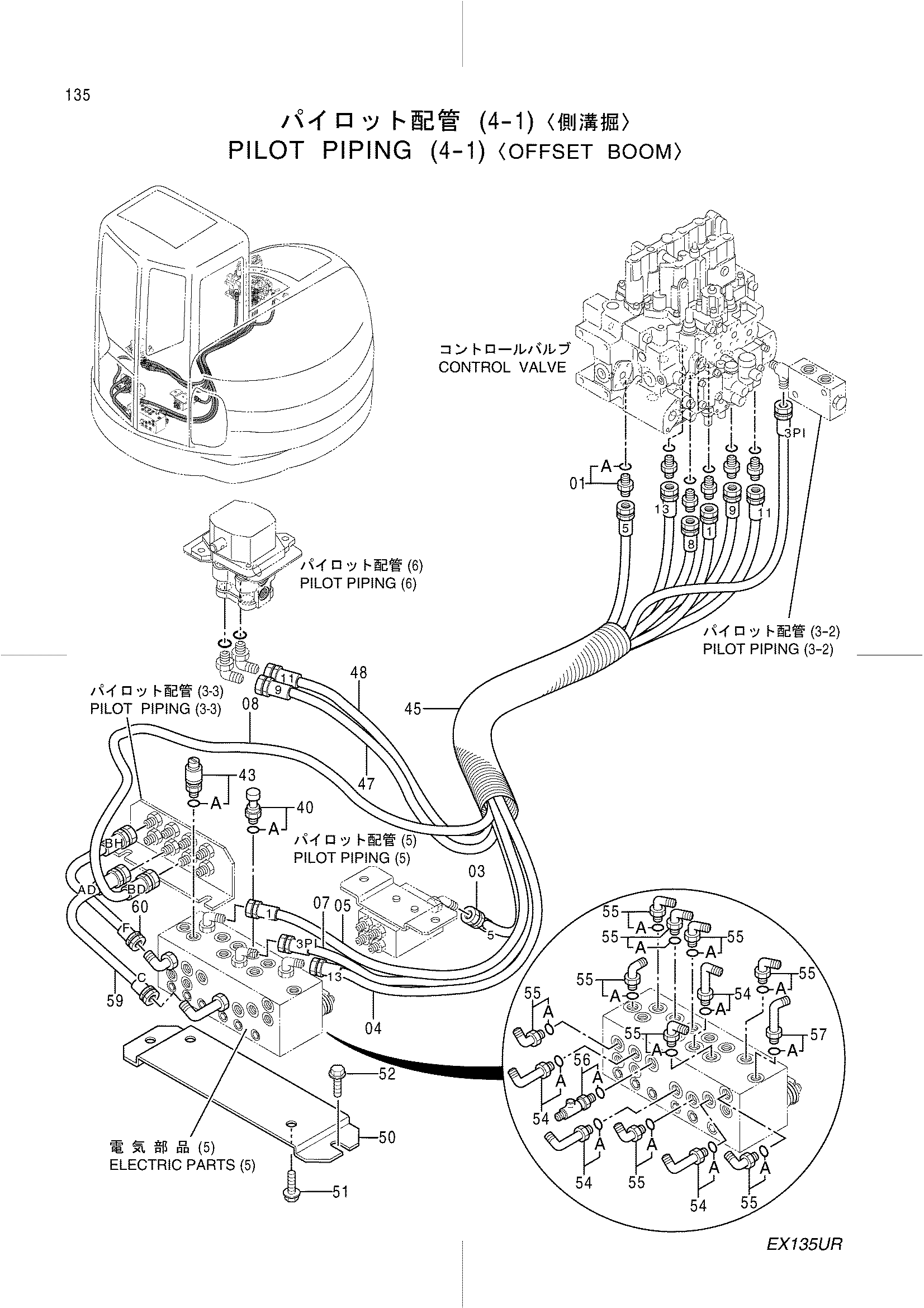

Заводская схема «Пилотный трубопроводы (4-1)<смещаемый стрела>» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 6 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4369208 | Шланг (5) | 1 |
| 04 | 4369209 | Шланг (13) | 1 |
| 05 | 4367014 | Шланг (1) | 1 |
| 07 | 4376777 | Шланг (3PI) | 1 |
| 08 | 4377239 | Шланг (8, BD) | 1 |
| 40 | 4332040 | Датчик давления | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4333040 | Выключатель | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 4379665 | Шланг | 1 |
| 47 | 4369210 | Шланг (9) | 1 |
| 48 | 4369211 | Шланг (11) | 1 |
| 50 | 4377030 | Кронштейн | 1 |
| 51 | J011020 | Болт с шайбой | 2 |
| 52 | J021020 | Болт с шайбой | 2 |
| 54 | 4277650 | Угловой штуцер | 4 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4154671 | Угловой штуцер | 9 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4359428 | Тройник | 1 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | 4278442 | Угловой штуцер | 1 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 59 | 4377307 | Шланг (AD, C) | 1 |
| 60 | 4377315 | Шланг (BH, F) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
