Электрооборудование (2)[EU] — HITACHI EX135UR

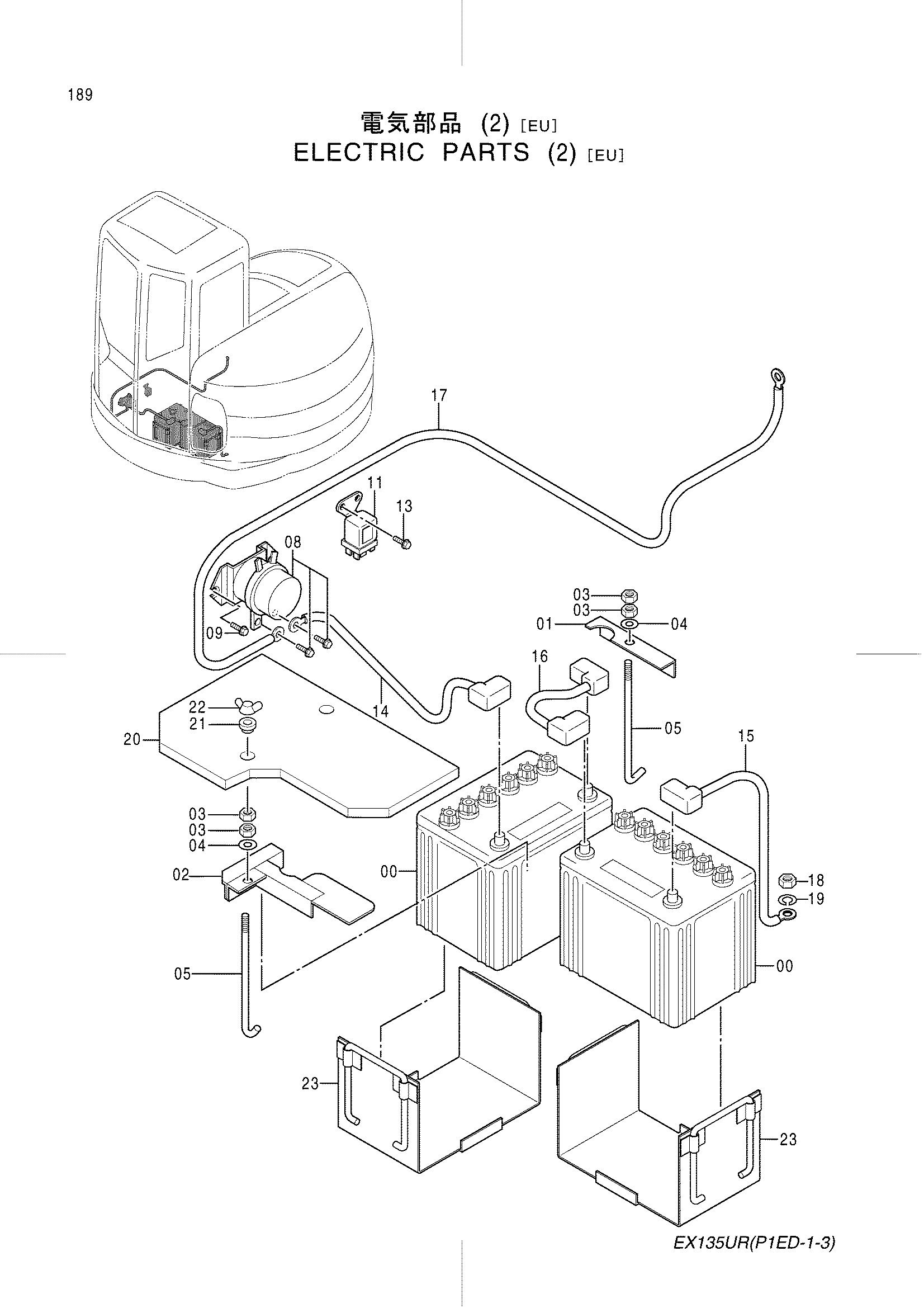

Заводская схема «Электрооборудование (2)[EU]» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование (2)[EU] HITACHI EX135UR](/catalog-drawings/12/1223cc56-5895-46e5-85ec-1fee1c1eb9fc.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4199874 | Аккумулятор | 2 |
| 01 | 4363450 | Опора | 1 |
| 02 | 8077923 | Опора | 1 |
| 03 | J950010 | Гайка | 4 |
| 04 | A590110 | Плоская шайба | 2 |
| 05 | 4177557 | Болт | 2 |
| 08 | 4255762 | Реле аккумулятор | 1 |
| 09 | J020830 | Болт с шайбой | 2 |
| 11 | 4251587 | Реле | 1 |
| 13 | J020620 | Болт с шайбой | 2 |
| 14 | 4363079 | Жгут проводов | 1 |
| 15 | 4363081 | Жгут проводов | 1 |
| 16 | 4363082 | Жгут проводов | 1 |
| 17 | 4363083 | Жгут проводов | 1 |
| 18 | J950010 | Гайка | 1 |
| 19 | A590910 | Пружинная шайба | 1 |
| 20 | 4388668 | Крышка | 1 |
| 21 | 9749010 | Втулка | 1 |
| 22 | M570010 | Гайка винг | 1 |
| 23 | 8077917 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
