012: Блок цилиндров — HITACHI EX130K-5

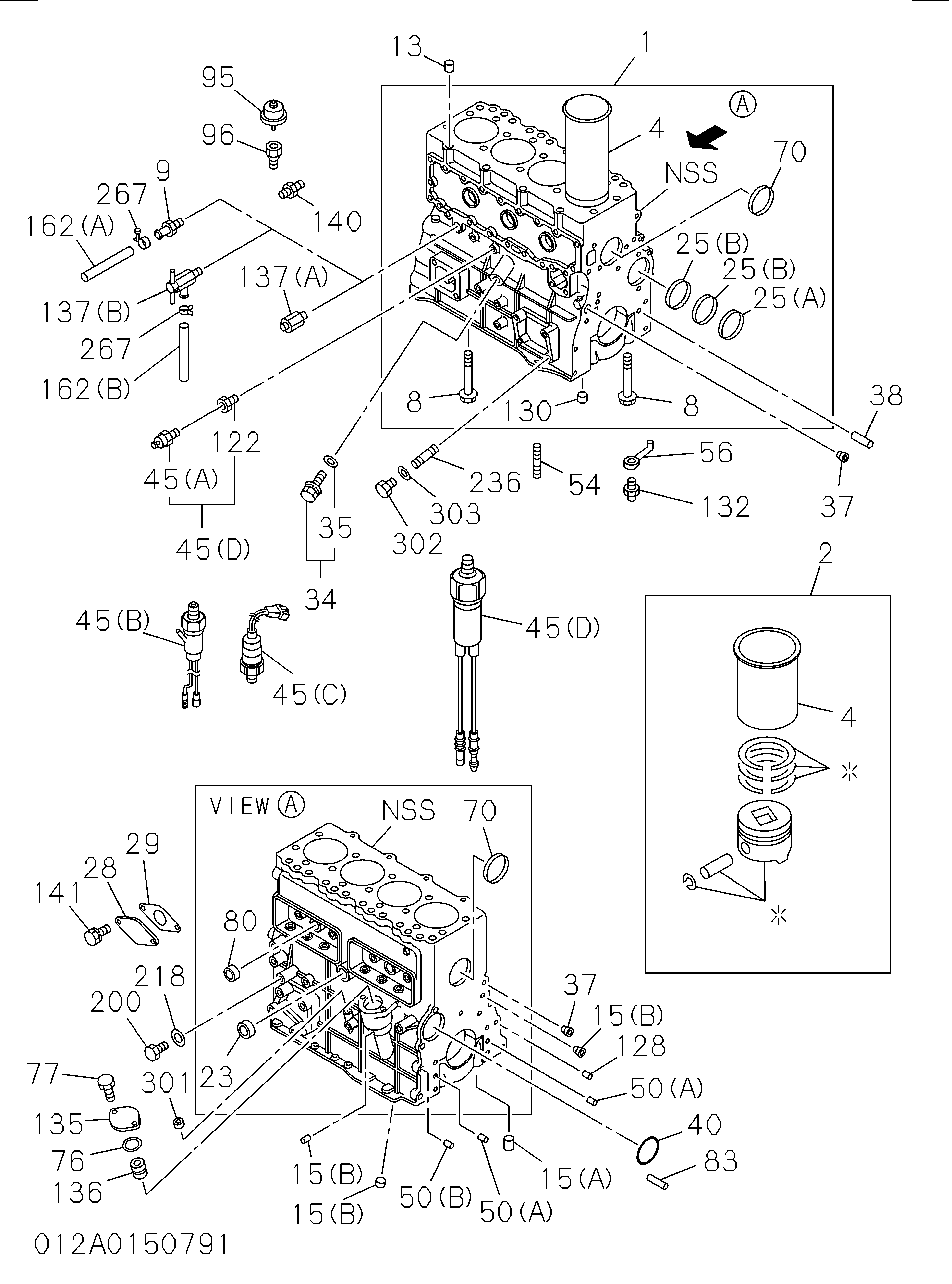

Заводская схема «012: Блок цилиндров» для HITACHI EX130K-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 8943118053 | Блок в сборе гидроцилиндр | 1 |
| 001 | 8971239544 | Блок в сборе гидроцилиндр | 1 |
| 002 | 5878146491 | Линер комплект ENG гидроцилиндр | 4 |
| 002 | 5878146501 | Линер комплект ENG гидроцилиндр | 4 |
| 002 | 5878146511 | Линер комплект ENG гидроцилиндр | 4 |
| 002 | 5878146521 | Линер комплект ENG гидроцилиндр | 4 |
| 004 | 1112612480 | Линер C/BL | 4 |
| 004 | 1112612490 | Линер C/BL | 4 |
| 004 | 1112612500 | Линер C/BL | 4 |
| 004 | 1112612510 | Линер C/BL | 4 |
| 004 | 1112612520 | Линер C/BL | 4 |
| 004 | 1112612530 | Линер C/BL | 4 |
| 004 | 1112612540 | Линер C/BL | 4 |
| 004 | 1112612550 | Линер C/BL | 4 |
| 004 | 1112613821 | Линер C/BL | 4 |
| 004 | 1112613831 | Линер C/BL | 4 |
| 004 | 1112613841 | Линер C/BL | 4 |
| 004 | 1112613851 | Линер C/BL | 4 |
| 004 | 1112613861 | Линер C/BL | 4 |
| 004 | 1112613871 | Линер C/BL | 4 |
| 004 | 1112613881 | Линер C/BL | 4 |
| 004 | 1112613891 | Линер C/BL | 4 |
| 008 | 1090004692 | Болт подшипник колпачок | 10 |
| 013 | 8941480790 | Довел C/BL TO HD | 2 |
| 015(A) | 9992055170 | Пробка масляный галлерй | 1 |
| 015(B) | 5096050180 | Пробка масляный галлерй | 7 |
| 023 | 5112190140 | Чашка сеалинг, C/BL передний и RR | 1 |
| 025(A) | 9116110480 | Металлический CM/вал | 1 |
| 025(B) | 9116130350 | Металлический CM/вал | 2 |
| 034 | 8970233390 | Клапан масляный предохранительный | 1 |
| 035 | 5096230350 | Прокладка предохранительный клапан | 1 |
| 037 | 1096050681 | Пробка масляный галлерй | 2 |
| 038 | 1097400780 | Палец картер привода ГРМ | 1 |
| 040 | 8943444620 | Чашка сеалинг, C/BL RR | 1 |
| 045(B) | 1824100912 | Выключатель масляный давление | 1 |
| 045(B) | 1824101900 | Выключатель масляный давление | 1 |
| 045(B) | 1824102001 | Выключатель масляный давление | 1 |
| 045(D) | 8973243720 | Выключатель масляный давление | 1 |
| 056 | 1133420743 | JET масляный, поршень охлаждение | 4 |
| 070 | 1096000521 | Чашка сеалинг, передний и RR | 2 |
| 071 | 8943673681 | Прокладка крышка TO C/BL | 2 |
| 072(B) | 8970285250 | Крышка таппет кхамбер | 1 |
| 072(C) | 8972221041 | Крышка таппет кхамбер | 1 |
| 073(A) | 5112901451 | Крышка в сборе таппет кхамбер | 1 |
| 073(A) | 1112902541 | Крышка в сборе таппет кхамбер | 1 |
| 074(A) | 8943675301 | Болт крышка TO C/BL | 2 |
| 074(A) | 8944299951 | Болт крышка TO C/BL | 2 |
| 076 | 1096234650 | Прокладка крышка TO C/BL | 1 |
| 077 | 0500408200 | Болт крышка TO C/BL | 2 |
| 077 | 0286808200 | Болт крышка TO C/BL | 2 |
| 077 | 0286508200 | Болт крышка TO C/BL | 2 |
| 080 | 1096000122 | Чашка сеалинг, таппет кхамбер | 2 |
| 083 | 9081510180 | Палец маховик корпус | 2 |
| 128 | 9081508160 | Палец страигхт, масляный уплотнение RET | 2 |
| 128 | 9081608160 | Палец страигхт, масляный уплотнение RET | 2 |
| 130 | 5112570011 | Довел подшипник колпачок | 1 |
| 132 | 1131610120 | Клапан обратный, масляный | 4 |
| 132 | 8973296180 | Клапан обратный, масляный | 4 |
| 135 | 1112191291 | Крышка масляный насос | 1 |
| 136 | 5112240040 | Втулка привод вал, масляный насос | 1 |
| 137(A) | 1096800250 | Кокк дренажный, водяной | 1 |
| 140 | 5096600330 | Ниппель впрыск насос | 1 |
| 179 | 9095720080 | Прокладка крышка TO болт | 4 |
| 200 | 9992023140 | Пробка масляный галлерй | 1 |
| 200 | 8980429440 | Пробка масляный галлерй | 1 |
| 218 | 9095720140 | Прокладка пробка, C/BL боковой | 1 |
| 236 | 1093000550 | Шпилька ENG опора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX130K-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
