Смазка трубопроводы <смещаемый стрела> — HITACHI EX130K-5

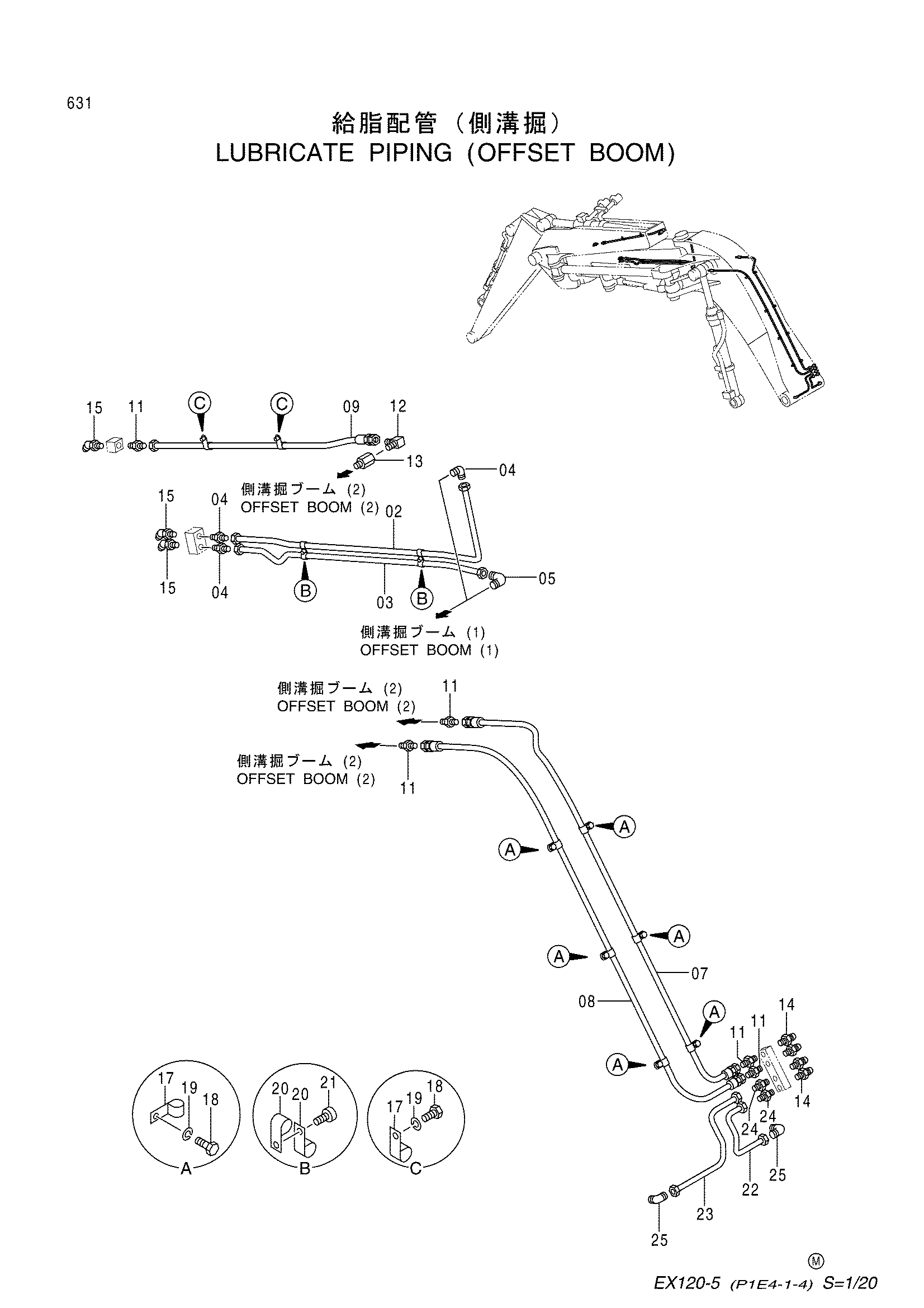

Заводская схема «Смазка трубопроводы <смещаемый стрела>» для HITACHI EX130K-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4373317 | Трубка | 1 |
| 03 | 4293280 | Трубка | 1 |
| 04 | 4130169 | Штуцер трубки | 2 |
| 05 | 4130174 | Штуцер трубки | 2 |
| 07 | 4278421 | Нейлоновый шланг | 1 |
| 08 | 4276438 | Нейлоновый шланг | 1 |
| 09 | 4210379 | Нейлоновый шланг | 1 |
| 11 | 4154651 | Адаптер | 5 |
| 12 | 4154656 | Угловой штуцер | 1 |
| 13 | 4214698 | Адаптер | 1 |
| 14 | J75482 | Пресс-маслёнка | 4 |
| 15 | J75581 | Пресс-маслёнка | 3 |
| 17 | 4190261 | Зажим | 8 |
| 18 | J901014 | Болт | 8 |
| 19 | A590910 | Пружинная шайба | 8 |
| 20 | 4000854 | Зажим трубка | 4 |
| 21 | M430613 | Винт | 2 |
| 22 | 4361021 | Трубка | 1 |
| 23 | 4370492 | Трубка | 1 |
| 24 | 4360981 | Штуцер трубки | 2 |
| 25 | 4345297 | Штуцер трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX130K-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
