Гусеничная рама — HITACHI EX130K-5

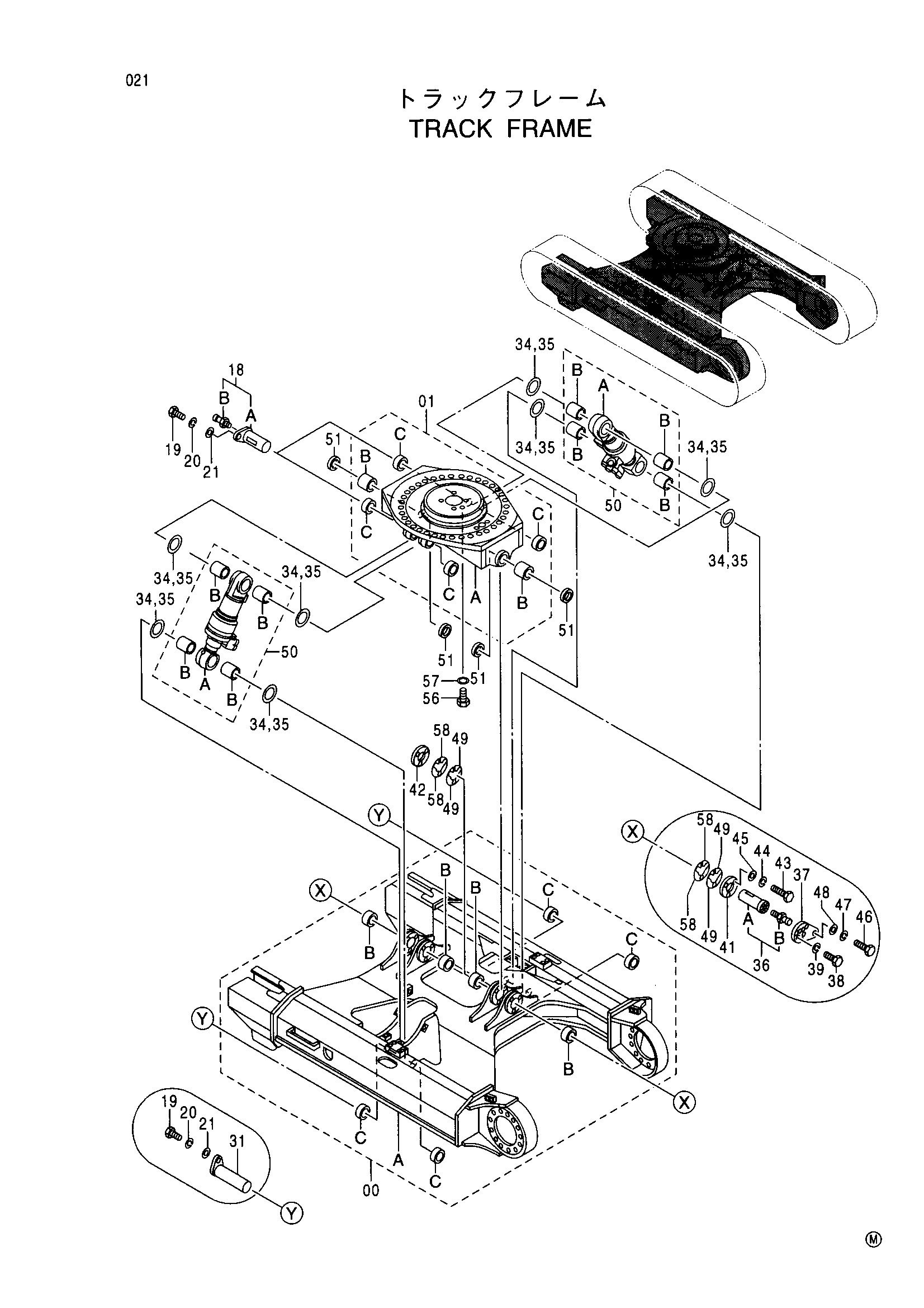

Заводская схема «Гусеничная рама» для HITACHI EX130K-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9163437 | Рама гусеница в сборе | 1 |
| 00A | 5005618 | Гусеничная рама | 1 |
| 00B | 4389801 | Втулка | 4 |
| 00C | 4389806 | Втулка | 4 |
| 01 | 9163438 | Рама базовый в сборе | 1 |
| 01A | 6016816 | Рама базовый | 1 |
| 01B | 3080146 | Втулка | 2 |
| 01C | 4389807 | Втулка | 4 |
| 18 | 9163652 | Палец в сборе | 2 |
| 18A | 8069937 | Палец | 1 |
| 18B | J75481 | Пресс-маслёнка | 1 |
| 19 | J901630 | Болт | 4 |
| 20 | A590916 | Пружинная шайба | 4 |
| 21 | J217085 | Шайба | 4 |
| 31 | 8069934 | Палец | 2 |
| 34 | 4366691 | Упорная пластина 1.0 | 8 |
| 35 | 4367409 | Упорная пластина 2.0 | 8 |
| 36 | 9163667 | Палец в сборе | 2 |
| 36A | 3080260 | Палец | 1 |
| 36B | J75481 | Пресс-маслёнка | 1 |
| 37 | 4400050 | Стопорная пластина | 2 |
| 38 | J901640 | Болт | 8 |
| 39 | A590916 | Пружинная шайба | 8 |
| 41 | 4390103 | Пластина | 2 |
| 42 | 4390080 | Пластина | 2 |
| 43 | J901490 | Болт | 6 |
| 44 | A590914 | Пружинная шайба | 6 |
| 45 | A590114 | Плоская шайба | 6 |
| 46 | J911840 | Болт | 2 |
| 47 | A590918 | Пружинная шайба | 2 |
| 48 | 4390083 | Шайба | 2 |
| 49 | 4390101 | Регулировочная шайба 1.0 | 36 |
| 50 | 9163743 | Гидроцилиндр | 2 |
| 50A | 4400060 | Гидроцилиндр | 1 |
| 50B | 4352399 | Втулка | 4 |
| 51 | 4067901 | Пылезащитное уплотнение | 4 |
| 56 | J901225 | Болт | 1 |
| 57 | A590112 | Плоская шайба | 1 |
| 58 | 4396662 | Регулировочная шайба 0.5 | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX130K-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
