Пилотный трубопроводы (поток производительность селектор): 3 <выбор> — HITACHI EX130K-5

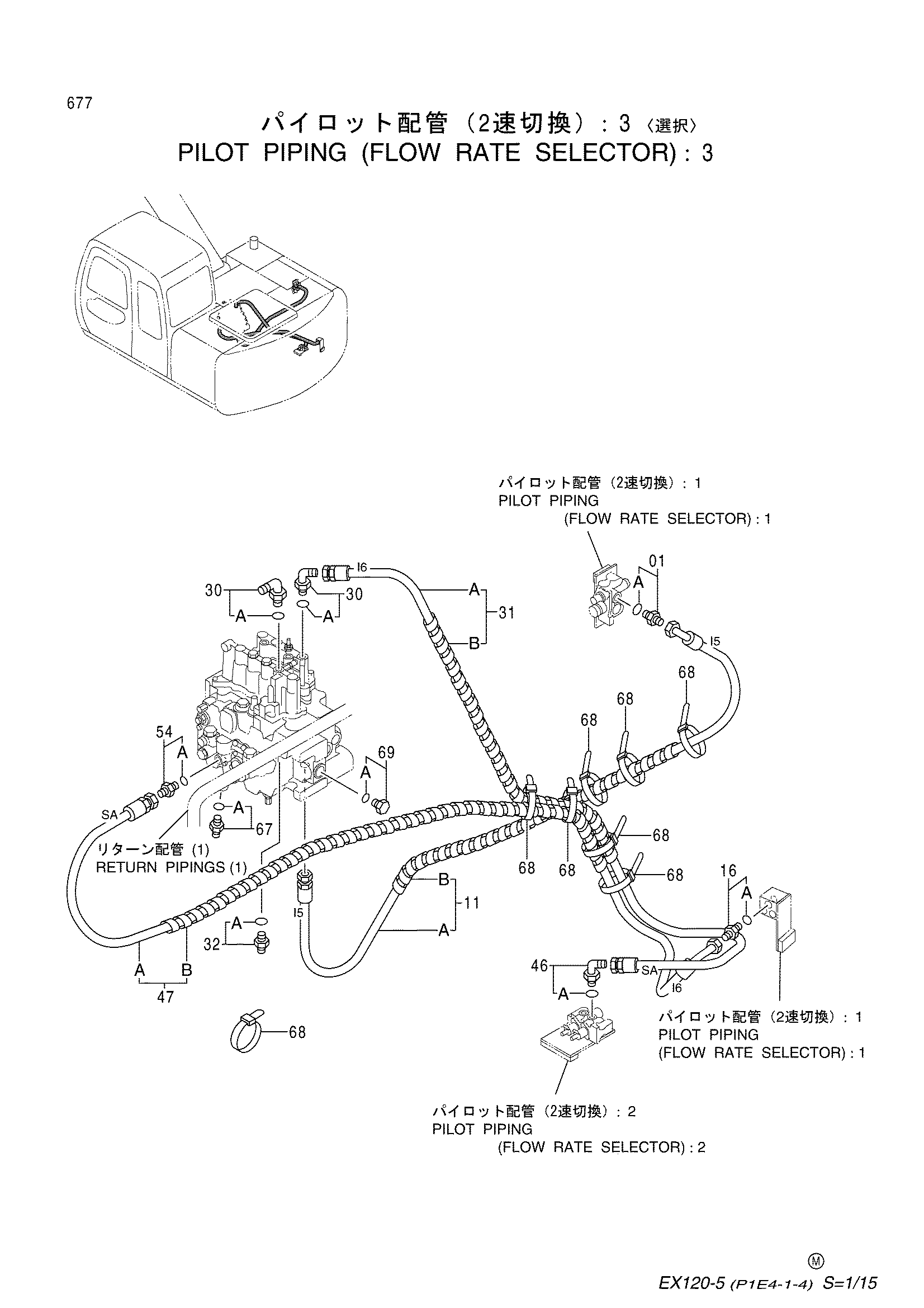

Заводская схема «Пилотный трубопроводы (поток производительность селектор): 3 <выбор>» для HITACHI EX130K-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200467 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 9155307 | Шланг в сборе | 1 |
| 11A | 4368877 | Шланг (15) | 1 |
| 11B | 4327293 | Защитный кожух | 1 |
| 16 | 4200467 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4208913 | Угловой штуцер | 2 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 9155310 | Шланг в сборе | 1 |
| 31A | 4368886 | Шланг (16) | 1 |
| 31B | 4327293 | Защитный кожух | 1 |
| 32 | 4200466 | Адаптер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4156434 | Угловой штуцер | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 47 | 9155313 | Шланг в сборе | 1 |
| 47A | 4368894 | Шланг (SA) | 1 |
| 47B | 4327293 | Защитный кожух | 1 |
| 54 | 4200467 | Адаптер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 67 | 4210361 | Адаптер | 1 |
| 67A | 4506418 | Уплотнительное кольцо | 1 |
| 68 | 4055312 | Ленточный зажим | 11 |
| 69 | 4092534 | Пробка | 1 |
| 69A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX130K-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
