Отвал рычаг управления (правый консоль тип)<выбор> — HITACHI EX130K-5

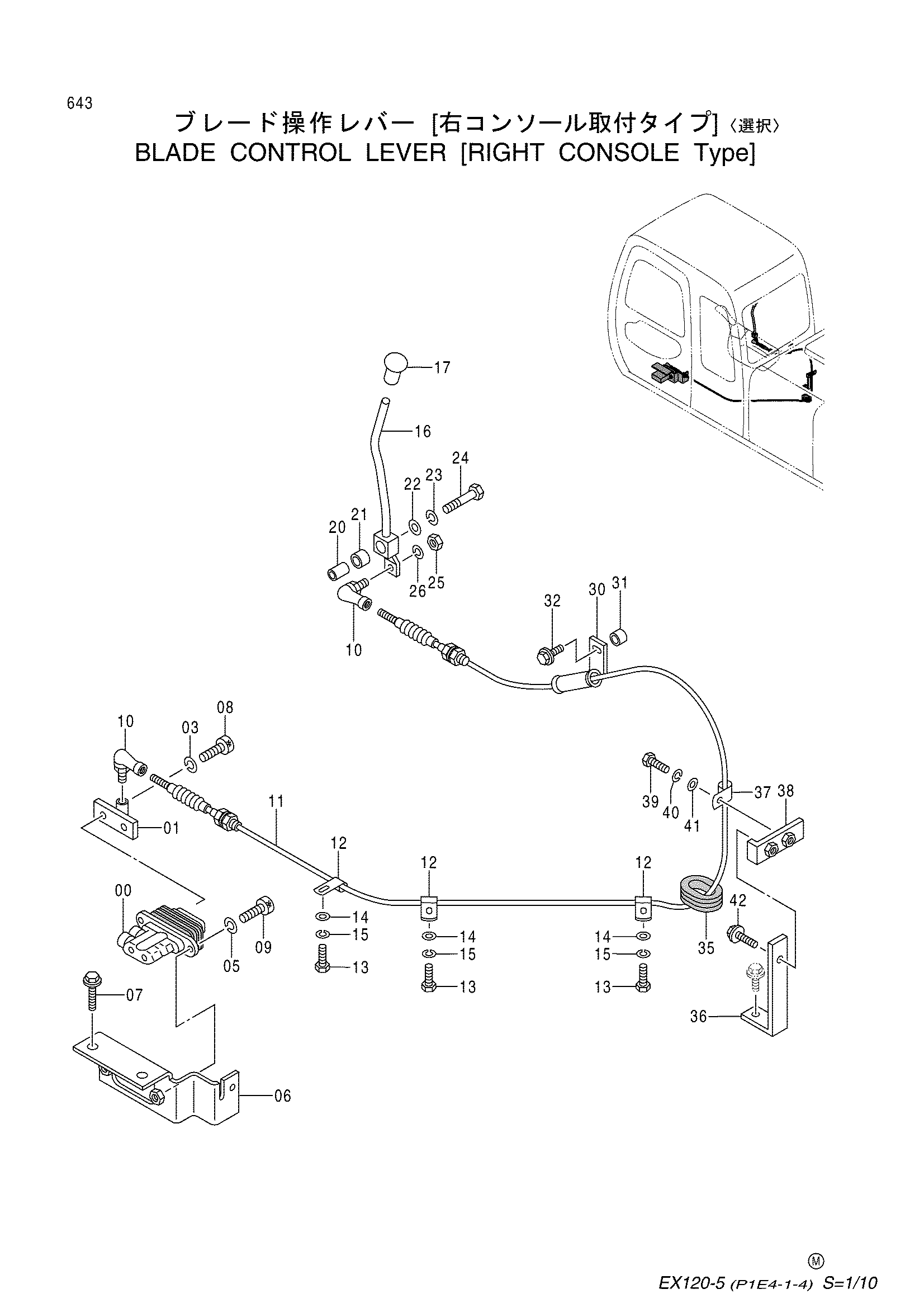

Заводская схема «Отвал рычаг управления (правый консоль тип)<выбор>» для HITACHI EX130K-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330467 | Пилотный клапан | 1 |
| 01 | 9745906 | Кронштейн | 1 |
| 03 | A590910 | Пружинная шайба | 2 |
| 05 | A590910 | Пружинная шайба | 2 |
| 06 | 7033089 | Кронштейн | 1 |
| 07 | J021035 | Болт с шайбой | 2 |
| 08 | J781020 | Болт с внутренним шестигранником | 2 |
| 09 | J781030 | Болт с внутренним шестигранником | 2 |
| 10 | 4056017 | Шарнир | 2 |
| 11 | 4385352 | Трос управления | 1 |
| 12 | 4190261 | Зажим | 3 |
| 13 | J901020 | Болт | 3 |
| 14 | A590110 | Плоская шайба | 3 |
| 15 | A590910 | Пружинная шайба | 3 |
| 16 | 8069533 | Рычаг | 1 |
| 17 | 4280117 | Рукоятка | 1 |
| 20 | 4279507 | Втулка | 1 |
| 21 | 4280297 | Втулка | 1 |
| 22 | 449490 | Шайба | 1 |
| 23 | A590912 | Пружинная шайба | 1 |
| 24 | J901245 | Болт | 1 |
| 25 | M500605 | Гайка | 1 |
| 26 | A590906 | Пружинная шайба | 1 |
| 30 | 8068766 | Кронштейн | 1 |
| 31 | 4383309 | Проставка | 1 |
| 32 | J020830 | Болт с шайбой | 1 |
| 35 | 4276794 | Резиновая втулка | 1 |
| 36 | 4384264 | Пластина | 1 |
| 37 | 4190261 | Зажим | 1 |
| 38 | 9748549 | Кронштейн | 1 |
| 39 | J901030 | Болт | 1 |
| 40 | A590910 | Пружинная шайба | 1 |
| 41 | A590110 | Плоская шайба | 1 |
| 42 | J021030 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX130K-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
