Роликовый гидроцилиндр — HITACHI EX130K-5

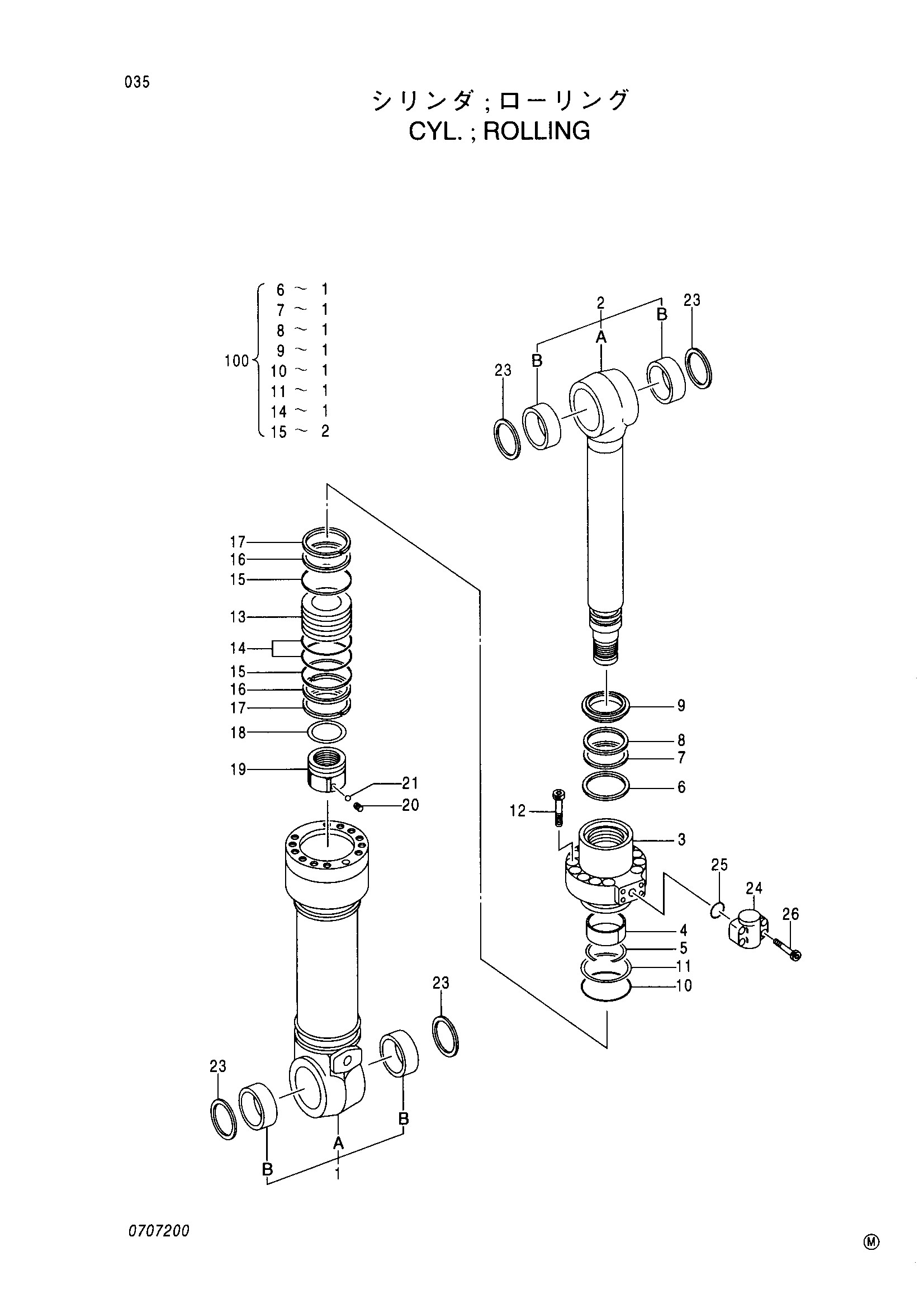

Заводская схема «Роликовый гидроцилиндр» для HITACHI EX130K-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4400060 | Гидроцилиндр. роликовый | 1 | |
| 1 | 0707201 | Труба гидроцилиндра | 1 |
| 1B | 4352399 | Втулка пальца | 2 |
| 2 | 0707202 | Шток поршня | 1 |
| 2B | 4352399 | Втулка пальца | 2 |
| 3 | 0707203 | Головка гидроцилиндра | 1 |
| 4 | 0309004 | Втулка | 1 |
| 5 | 0208304 | Стопорное кольцо | 1 |
| 6 | 0409704 | Кольцо | 1 |
| 7 | 0208305 | U-образная манжета | 1 |
| 8 | 0208306 | Опорное кольцо | 1 |
| 9 | 0667204 | Грязесъёмное кольцо | 1 |
| 10 | A811125 | Уплотнительное кольцо | 1 |
| 11 | 0409906 | Опорное кольцо | 1 |
| 12 | 0219305 | Болт с внутренним шестигранником | 12 |
| 13 | 0707204 | Поршень | 1 |
| 14 | 0254305 | Кольцо уплотнение в сборе | 1 |
| 15 | 0409911 | Опорное кольцо | 2 |
| 16 | 0667409 | Направляющее кольцо | 2 |
| 17 | 0254309 | Направляющее кольцо | 2 |
| 18 | 0309216 | Регулировочная шайба | 1 |
| 19 | 0667410 | Гайка | 1 |
| 20 | 0309011 | Винт | 1 |
| 21 | 0111707 | Стальной шарик | 1 |
| 23 | 4067902 | Пылезащитное уплотнение | 4 |
| 24 | 0361104 | Соединение | 1 |
| 25 | 984614 | Уплотнительное кольцо | 1 |
| 26 | 0309020 | Болт с внутренним шестигранником | 4 |
| 100 | 4393622 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX130K-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
