015: Коленчатый вал, поршни и маховик — HITACHI EX130K-5

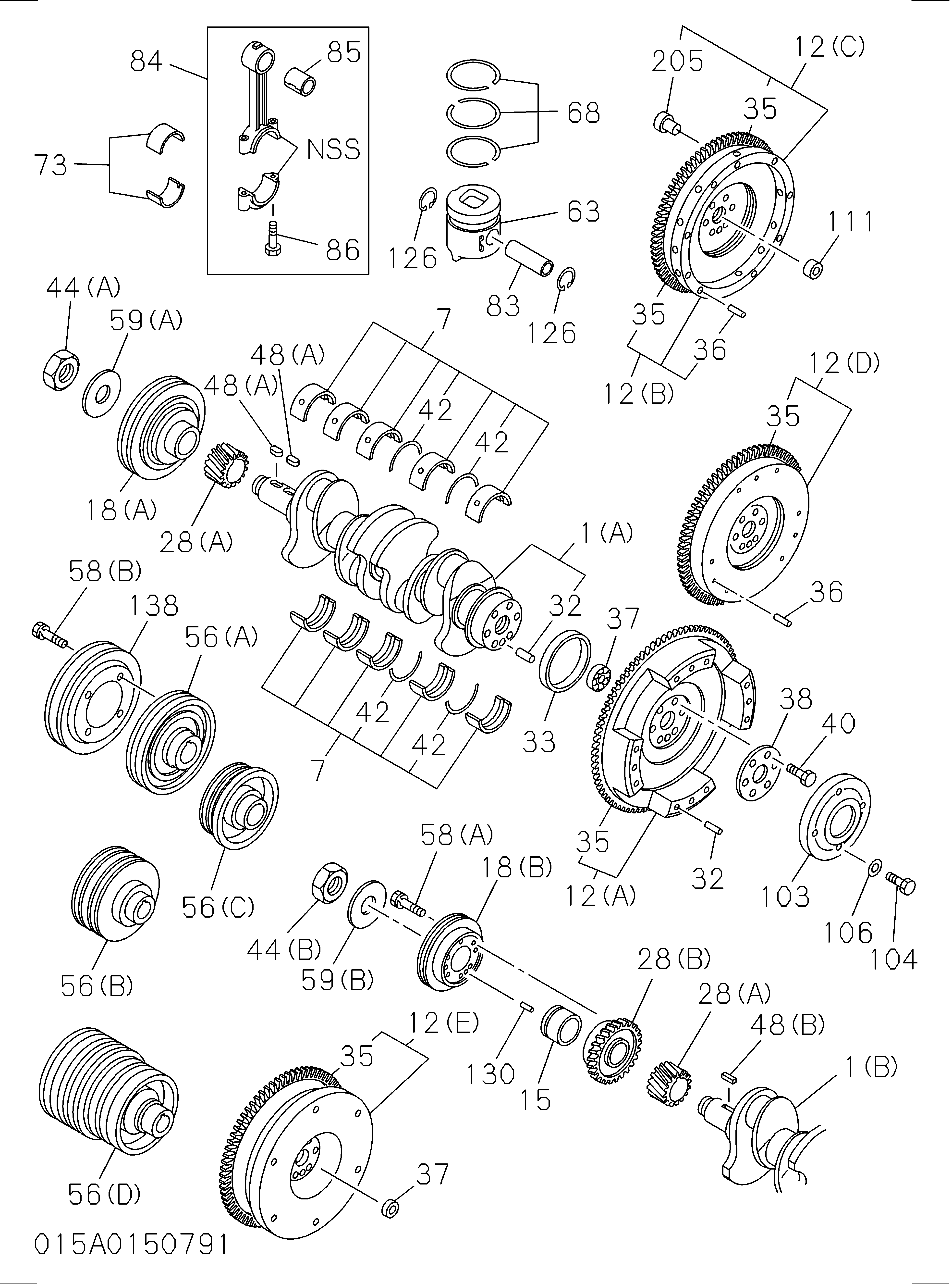

Заводская схема «015: Коленчатый вал, поршни и маховик» для HITACHI EX130K-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(A) | 8943398951 | Коленчатый вал | 1 |
| 001(A) | 8973581441 | Коленчатый вал | 1 |
| 007 | 8970716610 | Металлический комплект коленчатый вал, стандарт | 1 |
| 012(D) | 8971069894 | Маховик | 1 |
| 028(A) | 8971379102 | Шестерня CR/вал | 1 |
| 032 | 9081612200 | Палец маховик | 1 |
| 033 | 5123190033 | Кольцо веар, CR/вал | 1 |
| 035 | 8971759020 | Шестерня кольцо | 1 |
| 038 | 5123360030 | Шайба маховик | 1 |
| 040 | 5123340030 | Болт маховик | 6 |
| 042 | 8970713580 | Шайба упорный, CR/вал | 2 |
| 044(A) | 5123780020 | Гайка CR/вал передний | 1 |
| 044(A) | 8973596160 | Гайка CR/вал передний | 1 |
| 048(A) | 8941075970 | Шпонка воодруфф, CR/вал | 2 |
| 056(C) | 8944836690 | Шкив CR/вал дампер | 1 |
| 056(C) | 8971720400 | Шкив CR/вал дампер | 1 |
| 059(A) | 5095030240 | Шайба CR/вал шкив | 1 |
| 063 | 8971768440 | Поршень | 4 |
| 063 | 8971768450 | Поршень | 4 |
| 068 | 1121211150 | Кольцо комплект поршень, стандарт | 4 |
| 073 | 9122716080 | Металлический комплект конн шток, стандарт | 4 |
| 083 | 1122110332 | Палец поршень | 4 |
| 084 | 1122301292 | Шток в сборе конн | 4 |
| 085 | 1122510320 | Втулка коннрод | 4 |
| 086 | 1122350271 | Болт коннрод | 8 |
| 126 | 8941075751 | Кольцо стопорный, поршень палец | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX130K-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
