Дренажный трубопроводы <120, SS, HG, LV, X, H, K> — HITACHI EX130K-5

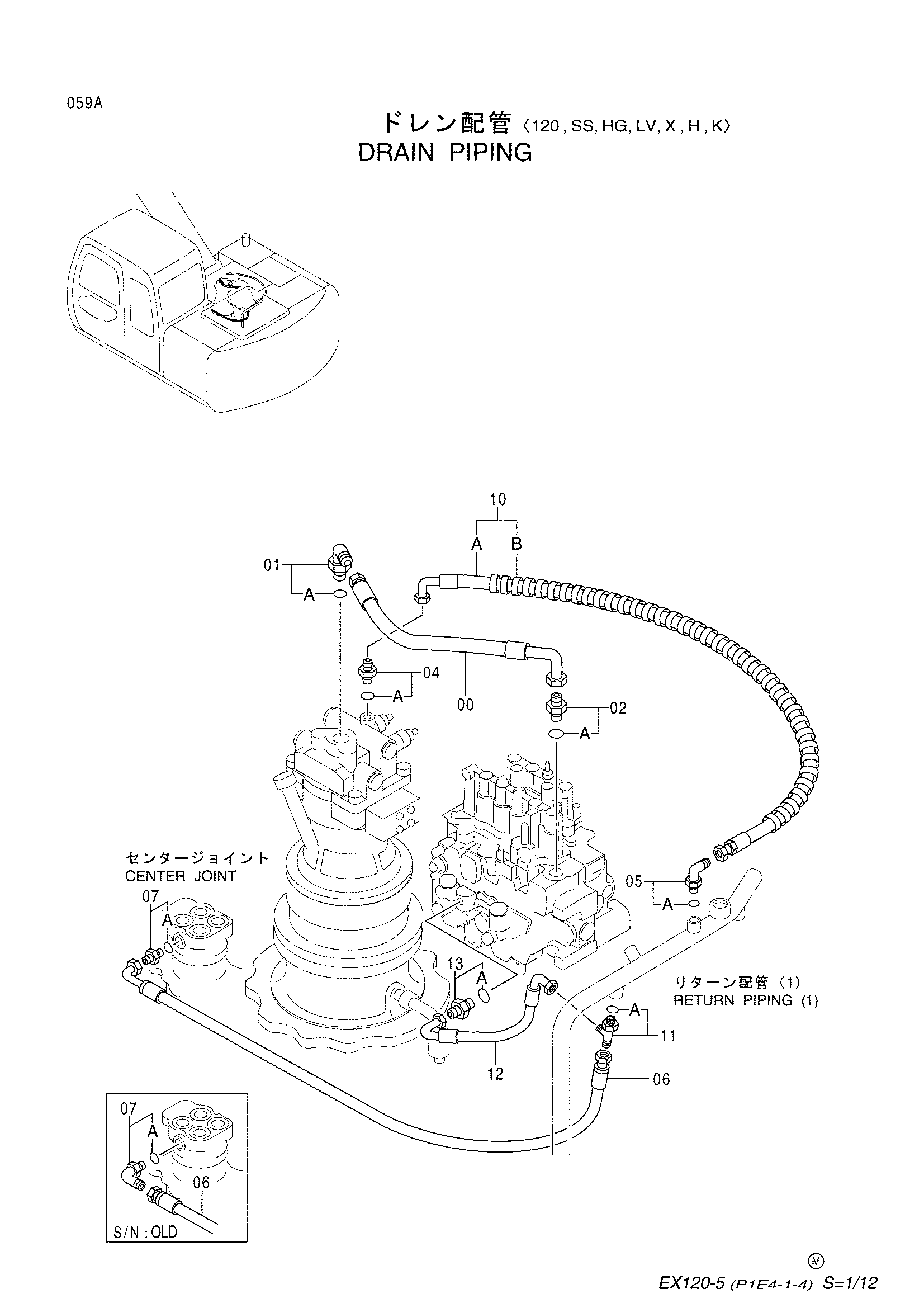

Заводская схема «Дренажный трубопроводы <120, SS, HG, LV, X, H, K>» для HITACHI EX130K-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4259451 | Шланг | 1 |
| 01 | 4157562 | Угловой штуцер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4189619 | Адаптер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4200466 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4154671 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4340882 | Шланг | 1 |
| 06 | 4340882 | Шланг | 1 |
| 06 | 4340882 замена: 4398466 | Шланг | 1 |
| 06 | 4340882 | Шланг | 1 |
| 06 | 4340882 | Шланг | 1 |
| 06 | 4340882 замена: 4221290 | Шланг | 1 |
| 06 | 4398466 | Шланг | 1 |
| 06 | 4398466 | Шланг | 1 |
| 06 | 4398466 | Шланг | 1 |
| 06 | 4398466 | Шланг | 1 |
| 06 | 4398466 | Шланг | 1 |
| 06 | 4398466 | Шланг | 1 |
| 06 | 4398466 | Шланг | 1 |
| 07 | 4219345 | Угловой штуцер | 1 |
| 07 | 4219345 | Угловой штуцер | 1 |
| 07 | 4219345 | Угловой штуцер | 1 |
| 07 | 4219345 | Угловой штуцер | 1 |
| 07 | 4219345 | Угловой штуцер | 1 |
| 07 | 4219345 | Угловой штуцер | 1 |
| 07 | 4221290 | Адаптер | 1 |
| 07 | 4221290 | Адаптер | 1 |
| 07 | 4221290 | Адаптер | 1 |
| 07 | 4221290 | Адаптер | 1 |
| 07 | 4221290 | Адаптер | 1 |
| 07 | 4221290 | Адаптер | 1 |
| 07 | 4221290 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 9150072 | Шланг в сборе | 1 |
| 10A | 4351173 | Пластиковый шланг | 1 |
| 10B | 4327293 | Защитный кожух | 1 |
| 11 | 4270679 | Тройник | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4371409 | Шланг | 1 |
| 13 | 4200465 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX130K-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
