Многофункциональный рычаг трубопроводы (3)<выбор> — HITACHI EX130K-5

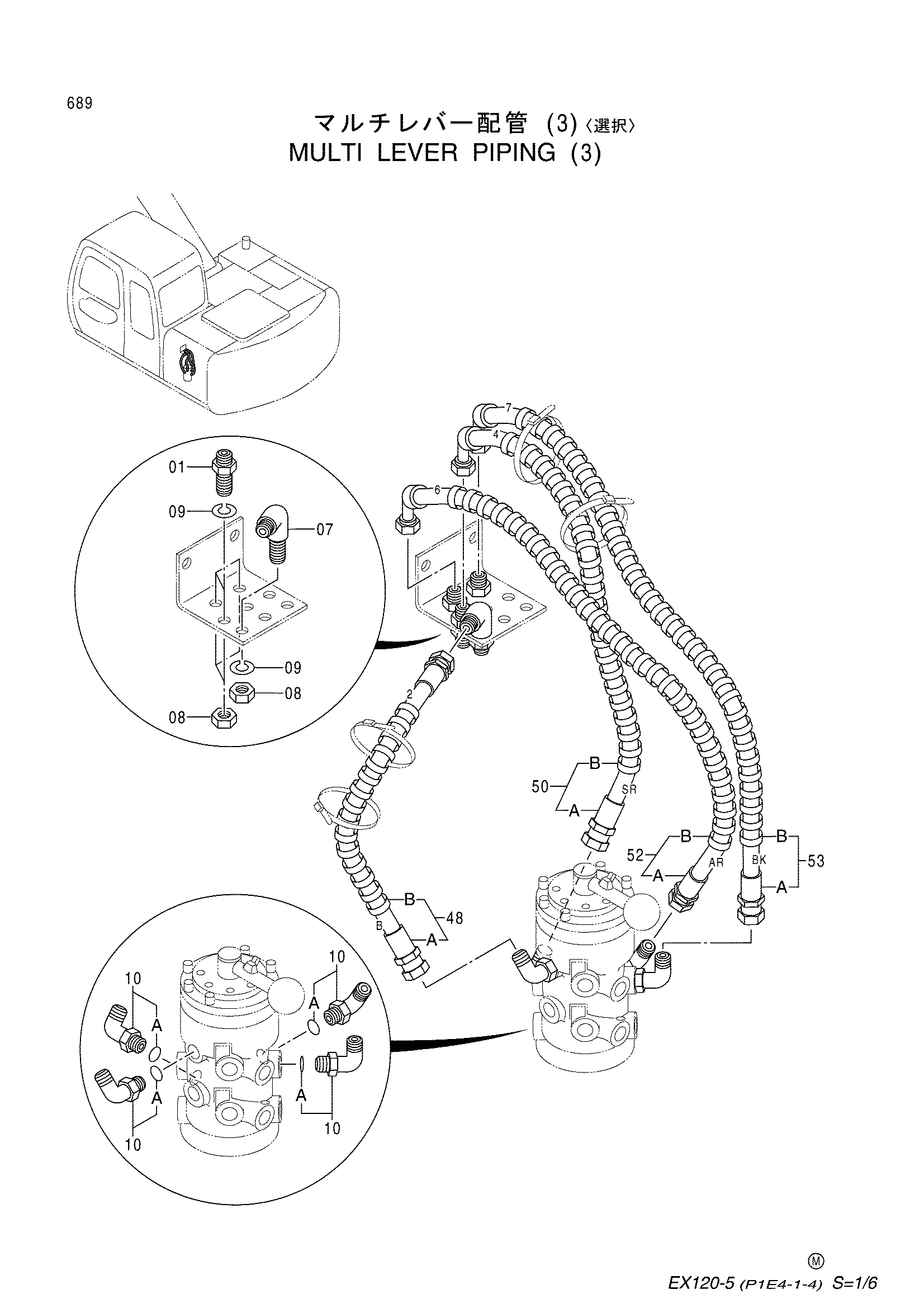

Заводская схема «Многофункциональный рычаг трубопроводы (3)<выбор>» для HITACHI EX130K-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4202532 | Адаптер | 3 |
| 07 | 4285863 | Угловой штуцер | 1 |
| 08 | 4202531 | Гайка | 4 |
| 09 | A590914 | Пружинная шайба | 4 |
| 10 | 4154671 | Угловой штуцер | 4 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 9150120 | Шланг в сборе | 1 |
| 48A | 4367511 | Шланг (2-B) | 1 |
| 48B | 4327293 | Защитный кожух | 1 |
| 50 | 9150122 | Шланг в сборе | 1 |
| 50A | 4361964 | Шланг (4-SR) | 1 |
| 50B | 4327293 | Защитный кожух | 1 |
| 52 | 9150119 | Шланг в сборе | 1 |
| 52A | 4365331 | Шланг (6-AR) | 1 |
| 52B | 4327293 | Защитный кожух | 1 |
| 53 | 9150124 | Шланг в сборе | 1 |
| 53A | 4361968 | Шланг (7-BK) | 1 |
| 53B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX130K-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
