Угол датчик <HG> — HITACHI EX130K-5

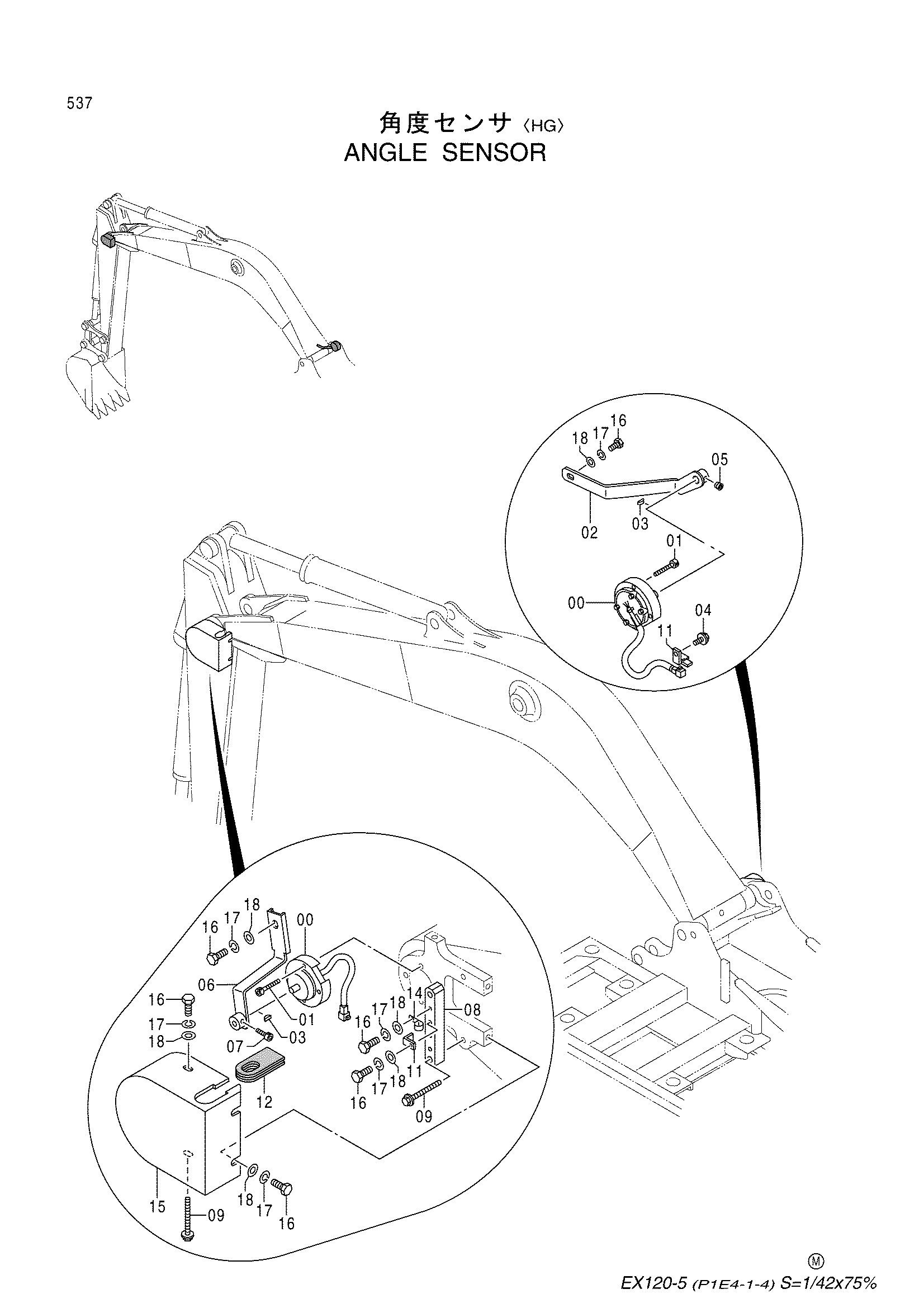

Заводская схема «Угол датчик <HG>» для HITACHI EX130K-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4350362 | Датчик угла | 2 |
| 01 | M340836 | Болт с внутренним шестигранником | 8 |
| 02 | 8063508 | Тяга | 1 |
| 03 | 94-2501 | Шпонка воодруфф | 2 |
| 04 | J021025 | Болт с шайбой | 1 |
| 05 | M450608 | Установочный винт | 1 |
| 06 | 8063399 | Тяга | 1 |
| 07 | M340614 | Болт с внутренним шестигранником | 1 |
| 08 | 4361052 | Кронштейн | 1 |
| 09 | J021060 | Болт с шайбой | 3 |
| 11 | 4355515 | Кронштейн | 2 |
| 12 | 4353561 | Резиновая втулка | 1 |
| 14 | 4190253 | Зажим | 1 |
| 15 | 7031826 | Крышка | 1 |
| 16 | J901025 | Болт | 7 |
| 17 | A590910 | Пружинная шайба | 7 |
| 18 | A590110 | Плоская шайба | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX130K-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
