Гидроцилиндр рукояти — HITACHI EX130K-5

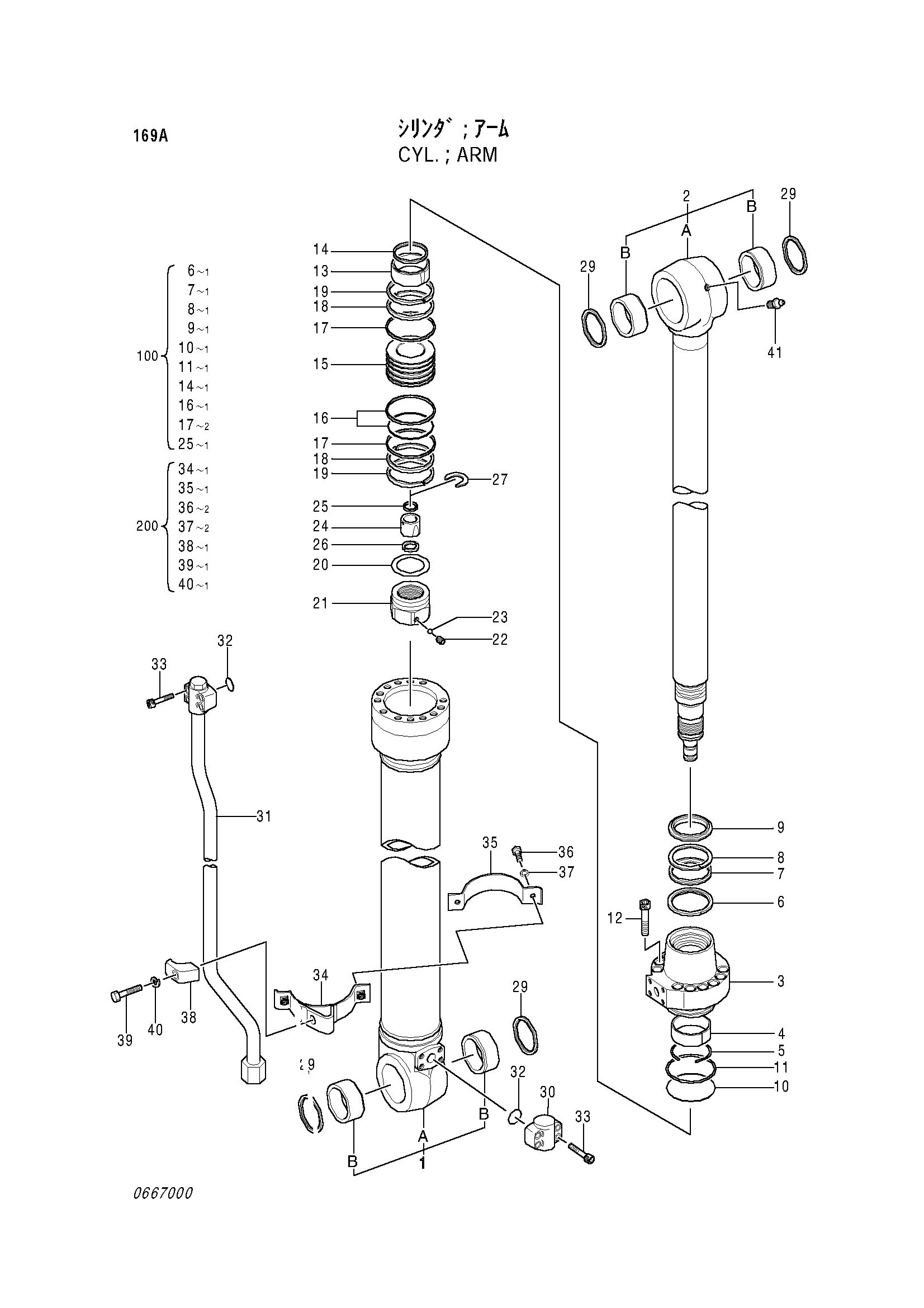

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX130K-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4317313	Гидроцилиндр рукояти	1
1	0667001	Труба гидроцилиндра в сборе	1
1A	0667002	Труба гидроцилиндра	1
1B	4352400	Втулка пальца	2
2	0667003	Шток поршня в сборе	1
2A	0667004	Шток поршня	1
2B	4352400	Втулка пальца	2
3	0667005	Головка гидроцилиндра	1
4	0309304	Втулка	1
5	0208604	Стопорное кольцо	1
6	0409004	Кольцо	1
7	0208605	U-образная манжета	1
8	0208606	Опорное кольцо	1
9	0667006	Грязесъёмное кольцо	1
10	A811105	Уплотнительное кольцо	1
11	0298904	Опорное кольцо	1
12	0408805	Болт с внутренним шестигранником	12
13	0409005	Амортизирующий подшипник	1
14	0667007	Уплотнение	1
15	0409007	Поршень	1
16	0240915	Кольцо уплотнение в сборе	1
17	0409008	Опорное кольцо	2
18	0667008	Направляющее кольцо	2
19	0298907	Направляющее кольцо	2
20	0409010	Регулировочная шайба	1
21	0667009	Гайка	1
22	0309011	Винт	1
23	0111707	Стальной шарик	1
24	0409012	Амортизирующий подшипник	1
25	0667010	Уплотнение	1
26	0409014	Ограничитель	2
27	0409015	Кольцо	1
29	0408810	Грязесъёмное кольцо	4
30	0409016	Соединение	1
31	0667011	Трубка	1
32	4506430	Уплотнительное кольцо	2
33	0309019	Болт с внутренним шестигранником	8
34	0667012	Лента	1
35	0327410	Лента	1
36	0408815	Болт	2
37	0325913	Шайба	2
38	0309021	Держатель	1
39	0667013	Болт	1
40	0208516	Пружинная шайба	1
41	J75481	Пресс-маслёнка	1
100	4364913	Комплект уплотнений	1
200	0667014	Комплект лента	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX130K-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
