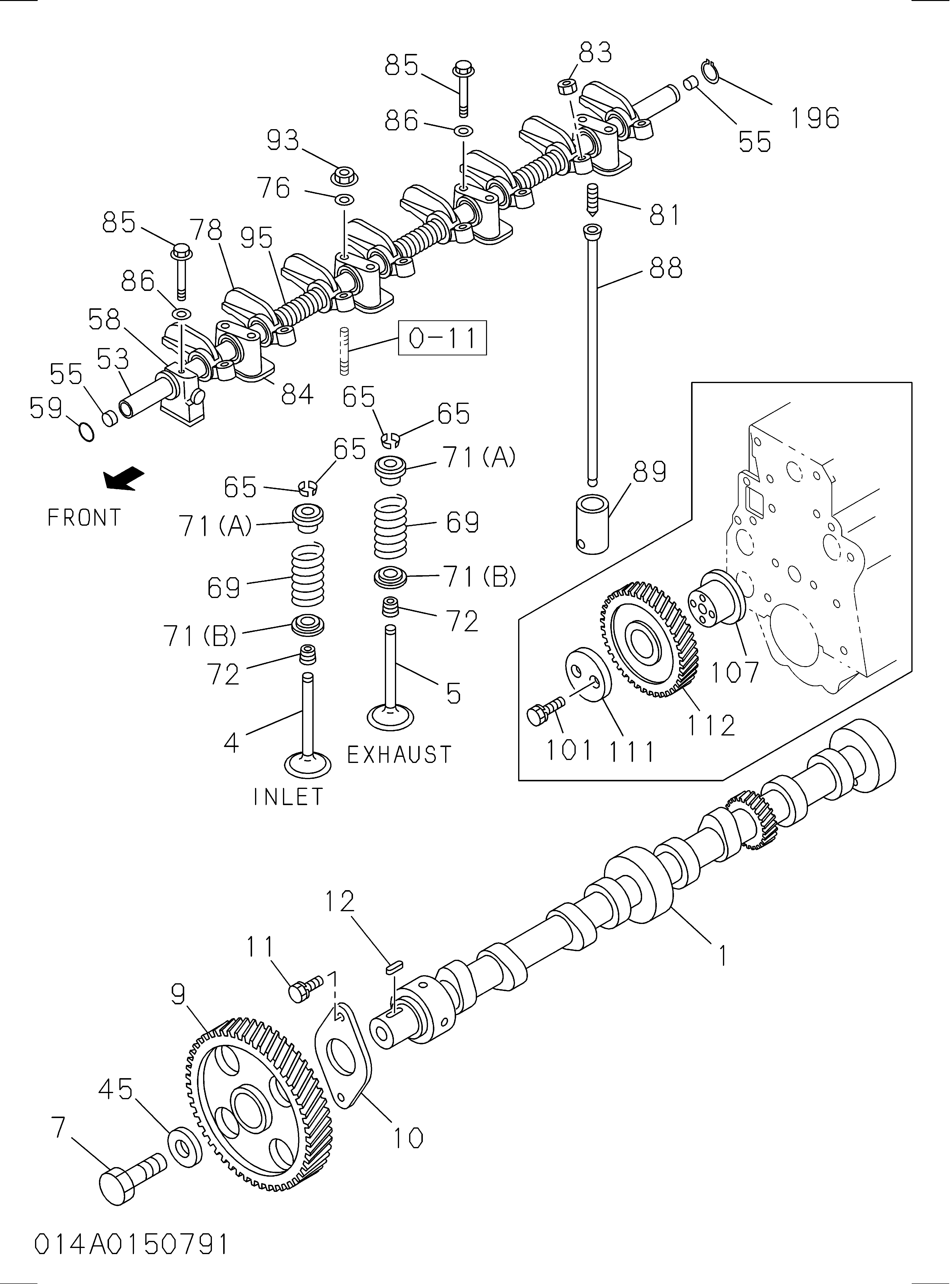

014: Распределительный вал и клапаны — HITACHI EX130H-5 JPN

Заводская схема «014: Распределительный вал и клапаны» для HITACHI EX130H-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
001	8944094120	Камсхафт	1
004	1125510501	Клапан INL	4
004	1125511650	Клапан INL	4
005	1125520251	Клапан EXH	4
005	1125521110	Клапан EXH	4
007	5090002360	Болт CM/вал шестерня	1
009	1125220162	Шестерня CM/вал	1
010	9116810150	Пластина упорный	1
011	0500408250	Болт упорный пластина TO C/BL	2
011	0505408250	Болт упорный пластина TO C/BL	2
012	9080107200	Шпонка кулачок шестерня комплект	1
045	9098518503	Шайба шестерня кулачок	1
053	8941295510	Вал коромысло рукоять	1
053	8972222450	Вал коромысло рукоять	1
055	9126260050	Пробка коромысло вал концевой	2
058	5126280120	Кронштейн коромысло вал, передний	1
059	5096230600	Прокладка коромысло вал	1
065	5125650060	Втулка разрезной	16
069	5125610091	Пружина клапан, наружный	8
069	1125610991	Пружина клапан, наружный	8
071(A)	8941145790	Сиденье SPR	8
071(B)	1125630351	Сиденье SPR	8
071(B)	5125630010	Сиденье SPR	8
072	1125690150	Уплотнение клапан направляющая	8
072	8971201670	Уплотнение клапан направляющая	8
076	9098514300	Шайба PL, кронштейн	3
078	5126110310	Рукоять коромысло	8
078	1126112490	Рукоять коромысло	8
081	9126160420	Винт ADJ, коромысло рукоять	8
083	9091115080	Гайка ADJ винт, LK	8
083	0911115080	Гайка ADJ винт, LK	8
084	9126281050	Кронштейн коромысло вал, интер	4
085	1090005670	Болт кронштейн	6
086	9098514300	Шайба коромысло рукоять крепление	6
088	1125750360	Шток пусх	8
089	5125710033	Таппет клапан	8
093	1094001160	Гайка кронштейн	3
095	1095803350	Пружина коромысло вал	3
101	5090300381	Болт упорный втулка	2
107	9125310300	Вал холостой ход шестерня	1
111	5125350011	Втулка упорный, холостой ход шестерня	1
112	8941339373	Шестерня холостой ход	1
196	9091800190	Кольцо стопорный	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX130H-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
