Многофункциональный рычаг трубопроводы (4)<выбор> — HITACHI EX130H-5 JPN

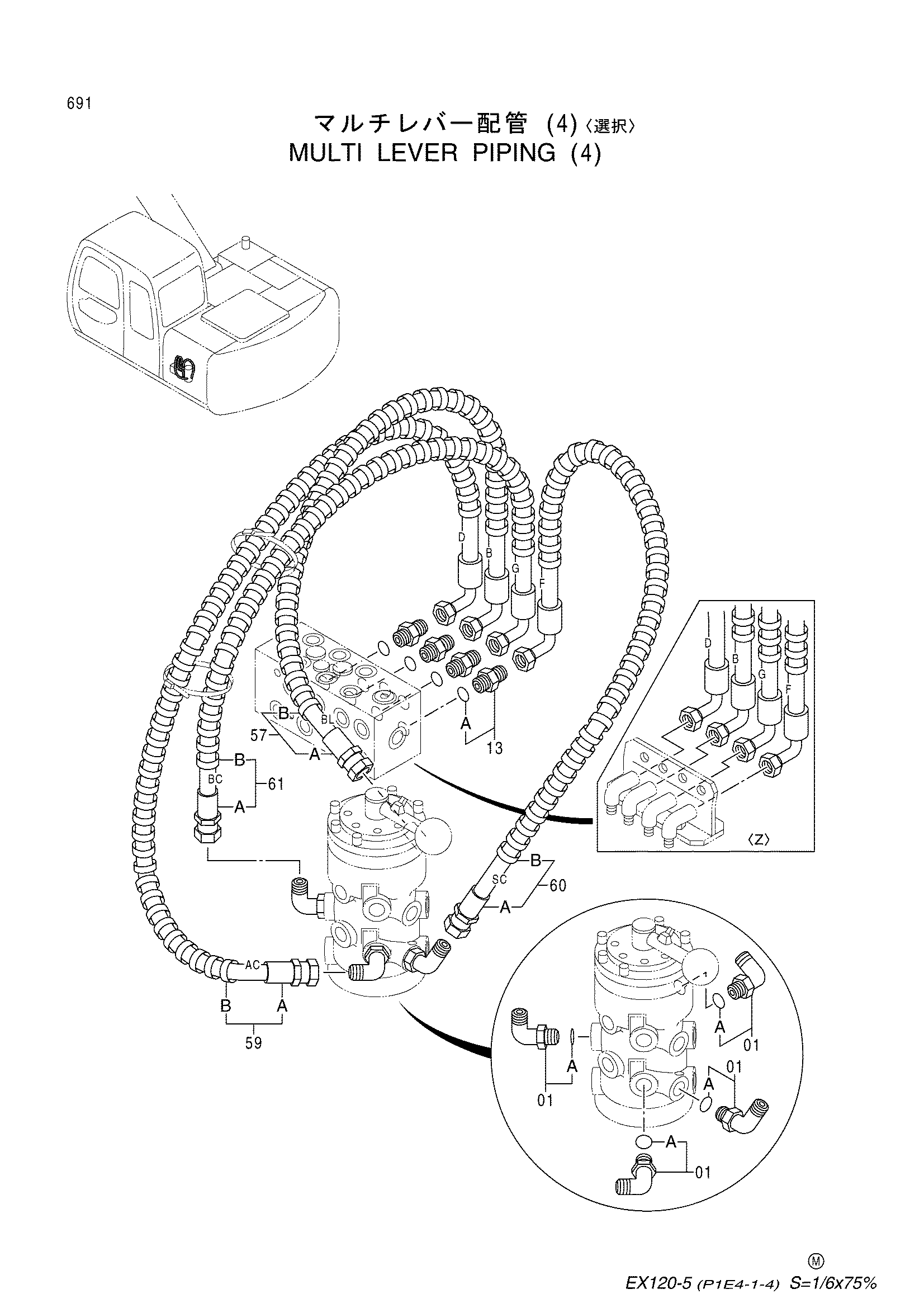

Заводская схема «Многофункциональный рычаг трубопроводы (4)<выбор>» для HITACHI EX130H-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154671 | Угловой штуцер | 4 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4200466 | Адаптер | 4 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | 9150128 | Шланг в сборе | 1 |
| 57A | 4361970 | Шланг (бл-б) | 1 |
| 57B | 4327293 | Защитный кожух | 1 |
| 59 | 9150130 | Шланг в сборе | 1 |
| 59A | 4361966 | Шланг (ак-д) | 1 |
| 59B | 4327293 | Защитный кожух | 1 |
| 60 | 9150131 | Шланг в сборе | 1 |
| 60A | 4361969 | Шланг (ск-ф) | 1 |
| 60B | 4327293 | Защитный кожух | 1 |
| 61 | 9150132 | Шланг в сборе | 1 |
| 61A | 4350755 | Шланг (бк-г) | 1 |
| 61B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX130H-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
