Пилотные гидролинии (6) — HITACHI EX130H-5

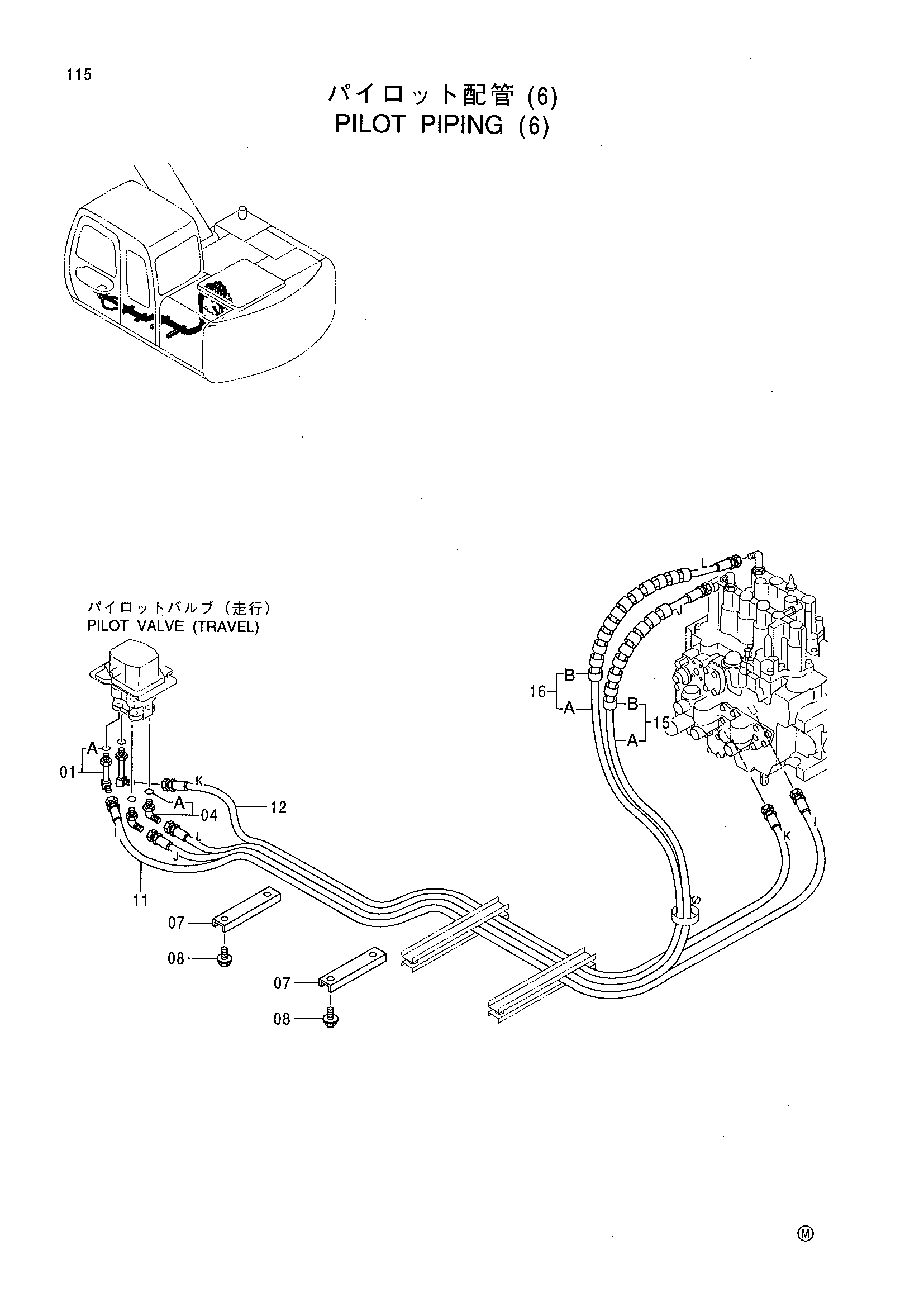

Заводская схема «Пилотные гидролинии (6)» для HITACHI EX130H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4278442 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4156434 замена: 4429243 | Угловой штуцер | 2 |
| 04 | 4429243 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4342692 | Хомут шланга | 2 |
| 08 | J021020 | Болт с шайбой | 4 |
| 11 | 4351203 замена: 4432099 | Шланг | 1 |
| 11 | 4432099 | Пластиковый шланг | 1 |
| 12 | 4351204 замена: 4432100 | Шланг | 1 |
| 12 | 4432100 | Пластиковый шланг | 1 |
| 15 | 9149527 | Шланг в сборе | 1 |
| 15A | 4359145 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 1 |
| 16 | 9149528 | Шланг в сборе | 1 |
| 16A | 4359146 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX130H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
