Шланг защита от разрыва клапан трубопроводы (стрела): 3 — HITACHI EX130H-5

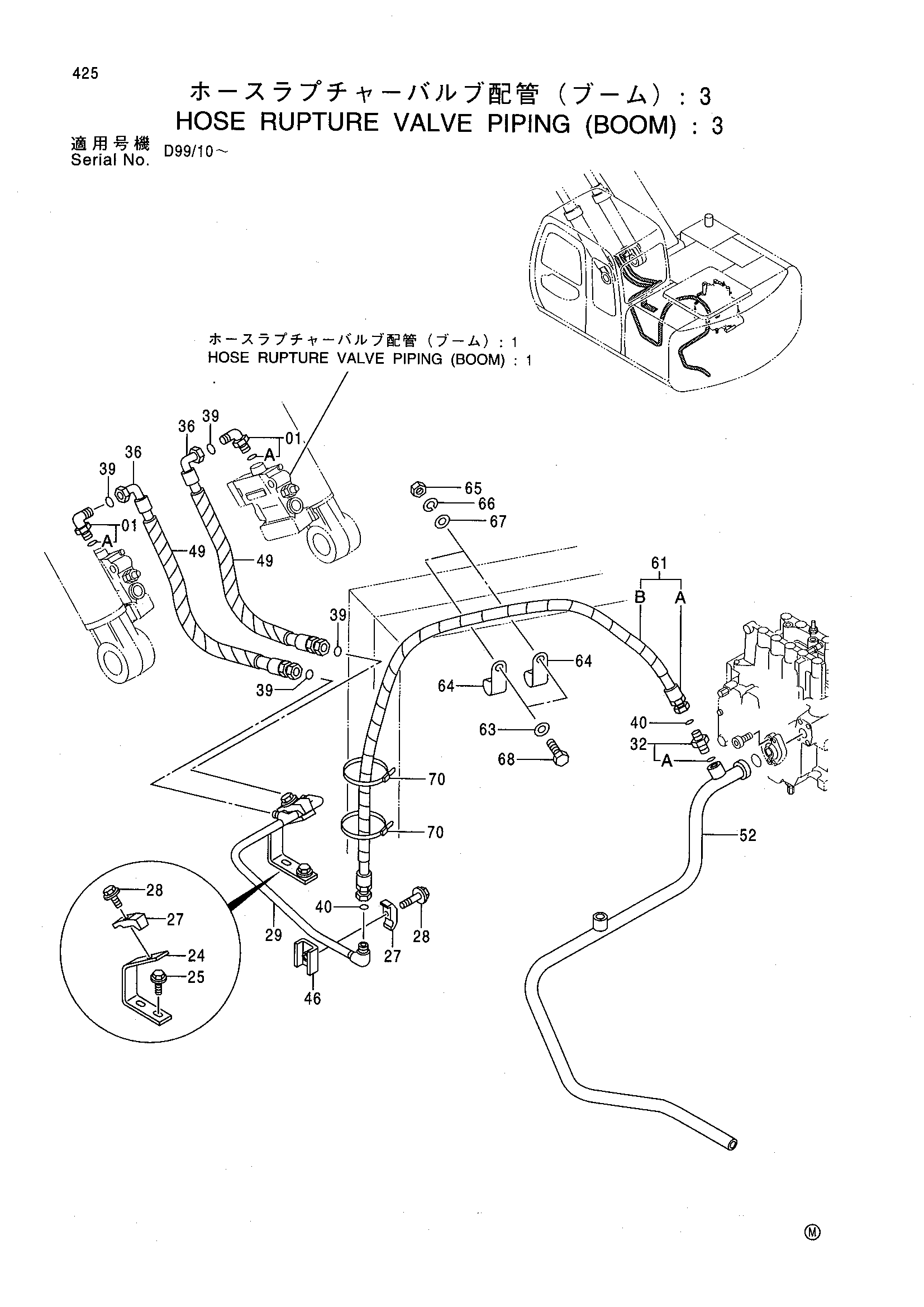

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 3» для HITACHI EX130H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4217341 | Угловой штуцер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 9739018 | Опора | 1 |
| 25 | J021235 | Болт с шайбой | 2 |
| 27 | 4190125 | Хомут трубки | 2 |
| 28 | J011250 | Болт с шайбой | 2 |
| 29 | 8059789 | Трубка | 1 |
| 32 | 4189619 | Адаптер | 1 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4326485 | Шланг | 2 |
| 39 | 4138938 | Уплотнительное кольцо | 4 |
| 40 | 4187308 | Уплотнительное кольцо | 2 |
| 46 | 9735916 | Седло винта | 1 |
| 49 | 4044420 | Защитный кожух | 2 |
| 52 | 7038782 | Трубка | 1 |
| 61 | 9192146 | Шланг в сборе | 1 |
| 61A | 4370733 | Шланг | 1 |
| 61B | 4327294 | Защитный кожух | 1 |
| 63 | A590110 | Плоская шайба | 2 |
| 64 | 4190264 | Зажим | 2 |
| 65 | J950010 | Гайка | 2 |
| 66 | A590910 | Пружинная шайба | 2 |
| 67 | A590110 | Плоская шайба | 2 |
| 68 | J901025 | Болт | 2 |
| 70 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX130H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
