Основные гидролинии (поток производительность селектор) — HITACHI EX130H-5

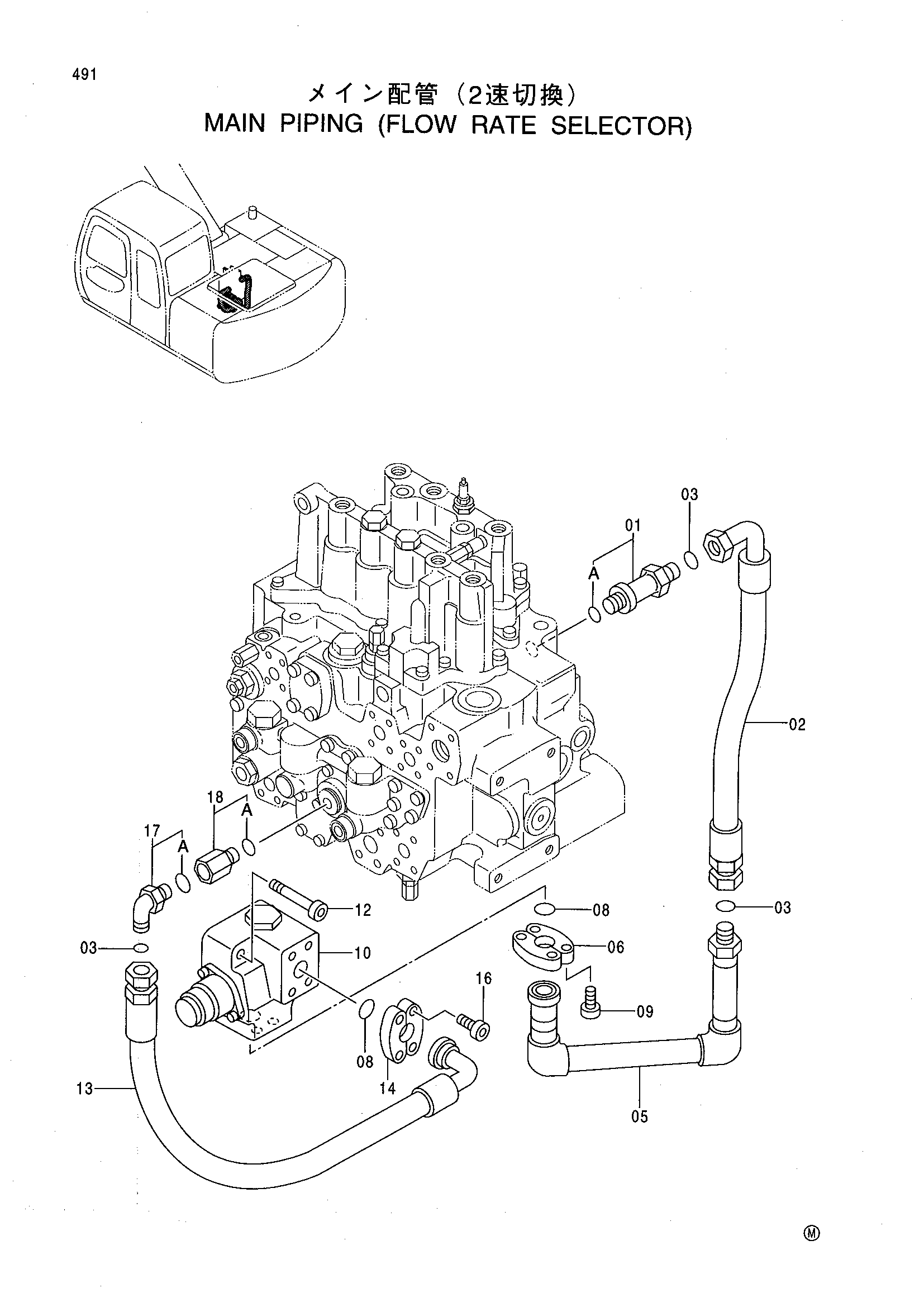

Заводская схема «Основные гидролинии (поток производительность селектор)» для HITACHI EX130H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4197532 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4368943 | Шланг | 1 |
| 03 | 4187308 | Уплотнительное кольцо | 3 |
| 05 | 9743663 | Трубка | 1 |
| 06 | 986910 | Разъёмный фланец | 2 |
| 08 | 971489 | Уплотнительное кольцо | 2 |
| 09 | J781030 | Болт с внутренним шестигранником | 4 |
| 10 | 4330231 | Гидрораспределитель | 1 |
| 12 | J781265 | Болт с внутренним шестигранником | 2 |
| 13 | 4358379 | Шланг | 1 |
| 14 | 986910 | Разъёмный фланец | 2 |
| 16 | J781030 | Болт с внутренним шестигранником | 4 |
| 17 | 4202404 | Угловой штуцер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4363181 | Разъём S | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX130H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
