Пилотные гидролинии (поток производительность селектор): 1 — HITACHI EX130H-5

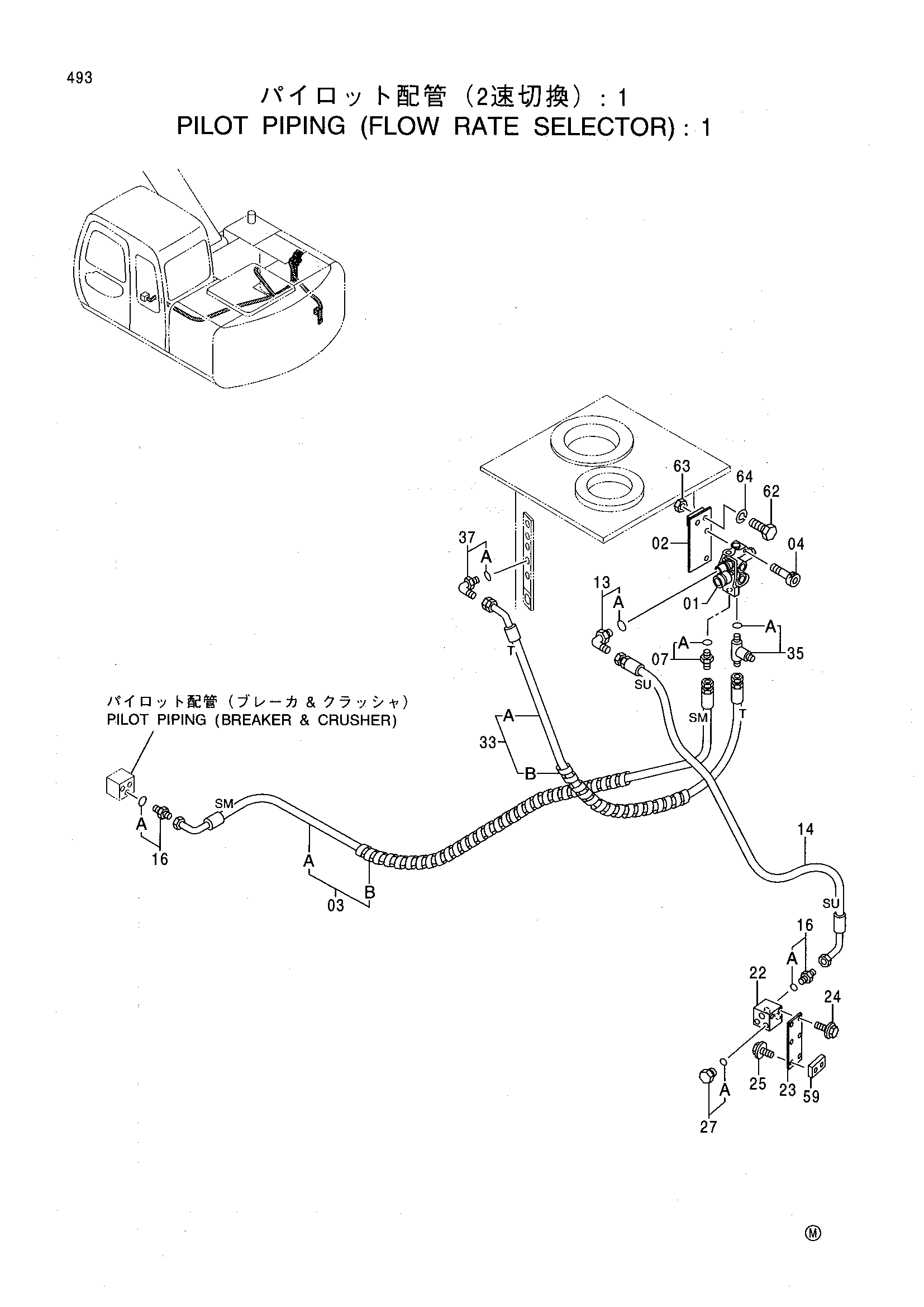

Заводская схема «Пилотные гидролинии (поток производительность селектор): 1» для HITACHI EX130H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4351669 | Электромагнитный клапан | 1 |
| 02 | 9746467 | Кронштейн | 1 |
| 03 | 9155306 | Шланг в сборе | 1 |
| 03A | 4375338 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 1 |
| 04 | J781060 | Болт с внутренним шестигранником | 2 |
| 07 | 4200467 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4156434 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4368875 | Шланг | 1 |
| 16 | 4200467 | Адаптер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4330230 | Челночный клапан | 1 |
| 23 | 4364217 | Кронштейн | 1 |
| 24 | J010820 | Болт с шайбой | 2 |
| 25 | J011020 | Болт с шайбой | 2 |
| 27 | 4092534 | Пробка | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 9155311 | Шланг в сборе | 1 |
| 33A | 4368874 | Шланг | 1 |
| 33B | 4327293 | Защитный кожух | 1 |
| 35 | 4207300 | Тройник | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4154671 | Угловой штуцер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | 4364219 | Седло винта | 1 |
| 62 | J901245 | Болт | 2 |
| 63 | J950012 | Гайка | 2 |
| 64 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX130H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
