Каталог запчастей HITACHI
Блок кондиционера <выбор> — HITACHI EX130H-5

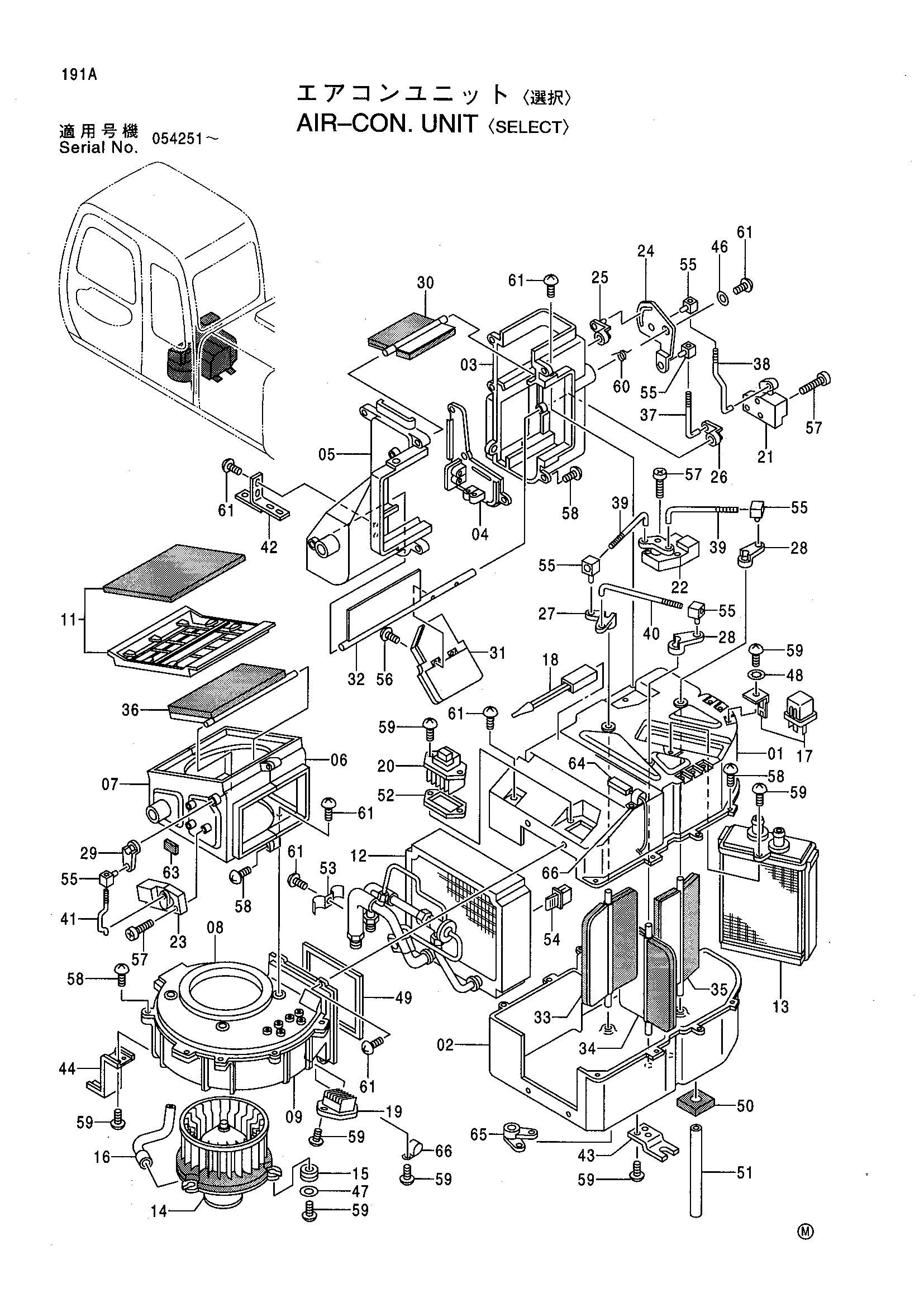

Заводская схема «Блок кондиционера <выбор>» для HITACHI EX130H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4405131 | Блок кондиционера | 1 | |
| 01 | 4370252 | Корпус | 1 |
| 02 | 4416979 | Корпус | 1 |
| 03 | 4370255 | Корпус | 1 |
| 04 | 4370256 | Корпус | 1 |
| 05 | 4370257 | Корпус | 1 |
| 06 | 4370258 | Корпус | 1 |
| 07 | 4416978 | Корпус | 1 |
| 08 | 4370260 | Корпус | 1 |
| 09 | 4370261 | Корпус | 1 |
| 11 | 4370263 | Фильтр | 1 |
| 12 | 4416977 | Евапоратор | 1 |
| 13 | 4416974 | Отопитель | 1 |
| 14 | 4370266 | Вентилятор | 1 |
| 15 | 4370267 | Виброизолятор | 3 |
| 16 | 4370268 | Воздушный шланг | 1 |
| 17 | 4370269 | Реле | 3 |
| 18 | 4370270 | Термостат | 1 |
| 19 | 4370271 | Резистор | 1 |
| 20 | 4370272 | Трансистор | 1 |
| 21 | 4370273 | Гидромотор | 1 |
| 22 | 4370274 | Гидромотор | 1 |
| 23 | 4370275 | Гидромотор | 1 |
| 24 | 4370276 | Рычаг | 1 |
| 25 | 4370277 | Рычаг | 1 |
| 26 | 4370278 | Рычаг | 1 |
| 27 | 4370279 | Рычаг | 1 |
| 28 | 4370280 | Рычаг | 2 |
| 29 | 4370281 | Рычаг | 1 |
| 30 | 4370282 | Дверь | 1 |
| 31 | 4370283 | Дверь | 1 |
| 32 | 4370284 | Дверь | 1 |
| 33 | 4370285 | Дверь | 1 |
| 34 | 4370286 | Дверь | 1 |
| 35 | 4370287 | Дверь | 1 |
| 36 | 4370288 | Дверь | 1 |
| 37 | 4370289 | Шток | 1 |
| 38 | 4370290 | Шток | 1 |
| 39 | 4370291 | Шток | 2 |
| 40 | 4370292 | Шток | 1 |
| 41 | 4370293 | RID | 1 |
| 42 | 4370294 | Кронштейн | 1 |
| 43 | 4370295 | Кронштейн | 4 |
| 44 | 4370296 | Кронштейн | 2 |
| 46 | 4370298 | Шайба | 1 |
| 47 | 4370299 | Шайба | 3 |
| 48 | 4370300 | Стопорная шайба | 3 |
| 49 | 4370301 | Накладка | 1 |
| 50 | 4370302 | Накладка | 2 |
| 51 | 4366644 | Шланг | 2 |
| 52 | 4370303 | Уплотнение | 1 |
| 53 | 4370304 | Зажим | 2 |
| 54 | 4370305 | Зажим | 1 |
| 55 | 4370306 | Зажим | 6 |
| 56 | 4370307 | Винт | 2 |
| 57 | 4370308 | Самонарезающий винт | 9 |
| 58 | 4370309 | Самонарезающий винт | 25 |
| 59 | 4370310 | Самонарезающий винт | 30 |
| 60 | 4416973 | Пружина | 1 |
| 61 | 4370297 | Самонарезающий винт | 19 |
| 63 | 4416972 | Датчик в сборе | 1 |
| 64 | 4416971 | Датчик | 1 |
| 65 | 4416970 | Держатель | 1 |
| 66 | 4416969 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX130H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
