Пилотные гидролинии (8) <джис-тйпе> [AUS] [USA] — HITACHI EX130H-5

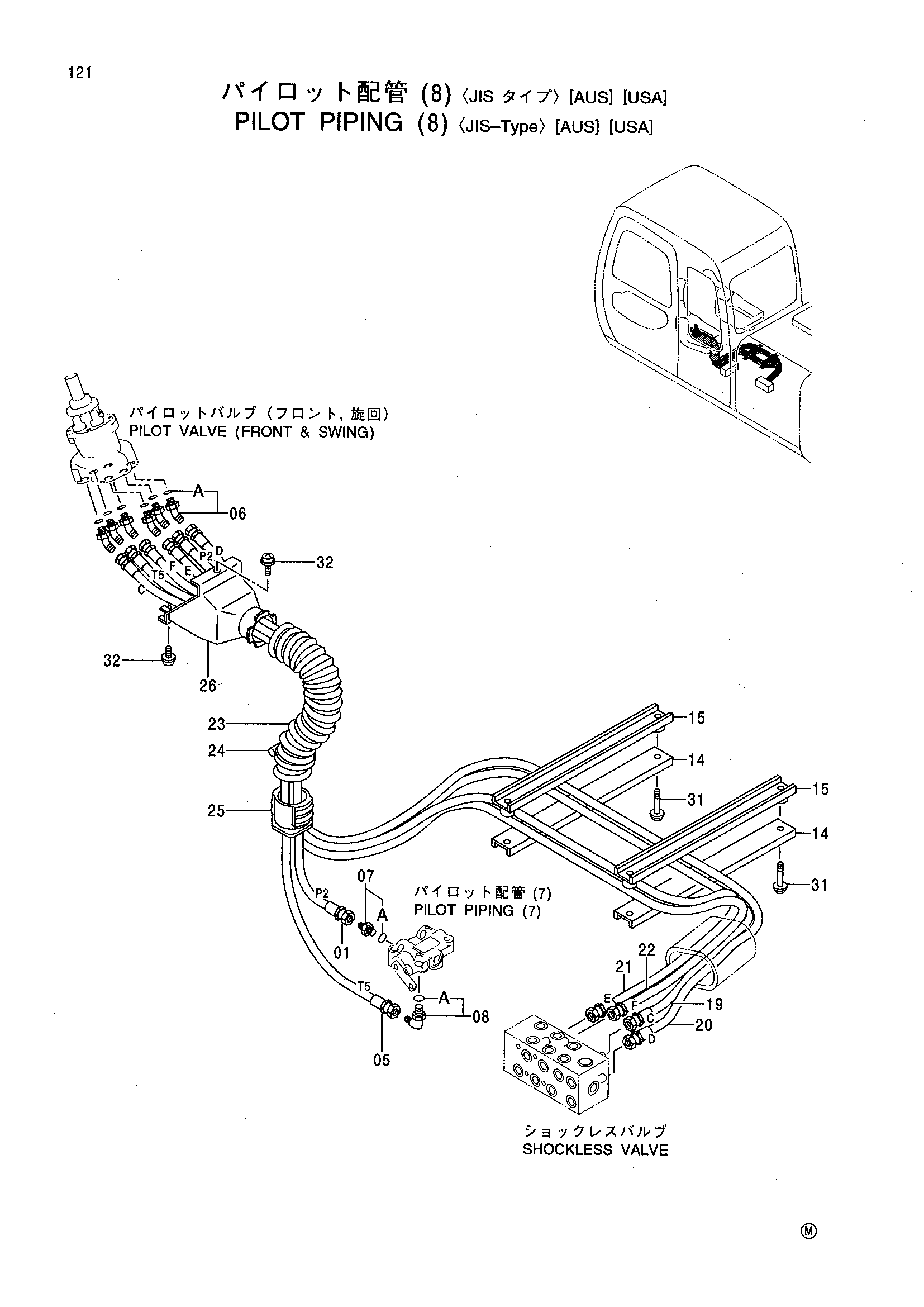

Заводская схема «Пилотные гидролинии (8) <джис-тйпе> [AUS] [USA]» для HITACHI EX130H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (8) <джис-тйпе> [AUS] [USA] HITACHI EX130H-5](/catalog-drawings/1b/1b6d1cf6-8569-4c60-9332-f62b9d99b5fe.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4373556 | Шланг | 1 |
| 05 | 4373557 | Шланг | 1 |
| 06 | 4286916 | Угловой штуцер | 6 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4261938 | Фильтр | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4154671 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4341877 | Хомут шланга | 2 |
| 15 | 9743671 | Хомут шланга | 2 |
| 19 | 4315870 | Шланг | 1 |
| 20 | 4287097 | Шланг | 1 |
| 21 | 4373564 | Шланг | 1 |
| 22 | 4373565 | Шланг | 1 |
| 23 | 4351175 | Шланг | 1 |
| 24 | 4351774 | Хомут провод | 1 |
| 25 | 3072687 замена: 3079728 | Втулка | 1 |
| 25 | 3079728 | Втулка | 1 |
| 26 | 3072745 | Крышка | 1 |
| 31 | J021040 | Болт с шайбой | 4 |
| 32 | J460620 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX130H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
