Сиде-пин тип ковш 0.5 [JIS94] — HITACHI EX130H-5

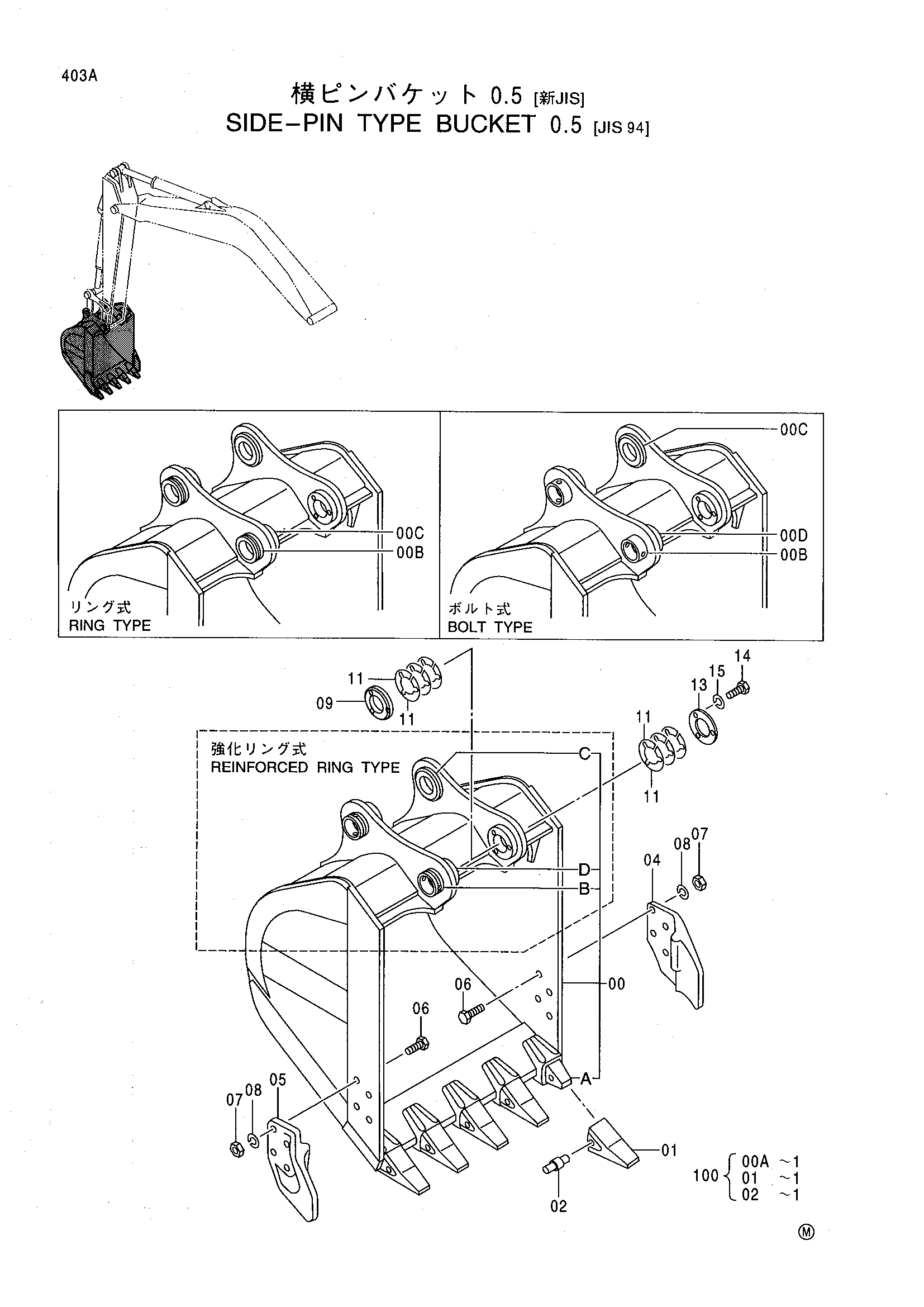

Заводская схема «Сиде-пин тип ковш 0.5 [JIS94]» для HITACHI EX130H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Сиде-пин тип ковш 0.5 [JIS94] HITACHI EX130H-5](/catalog-drawings/18/18c0a833-5dc2-4ac4-8a3f-ebf80a8324f2.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9151548 | Ковш в сборе | 1 | |
| 9196048 | Ковш в сборе | 1 | |
| 9202109 | Ковш в сборе | 1 | |
| 00 | 8066168 | Ковш | 1 |
| 00 | 8082749 | Ковш | 1 |
| 00 | 8084359 | Ковш | 1 |
| 00A | 4366118 | Адаптер зуба | 5 |
| 00B | 4197033 | Ограничитель | 2 |
| 00B | 4434951 | Ограничитель | 2 |
| 00B | 4454562 | Ограничитель | 2 |
| 00C | 4276151 | Бобышка | |
| 00C | 4276151 | Бобышка | 2 |
| 00D | 4437279 | Бобышка | 1 |
| 01 | 4364121 | Коронка зуба | 5 |
| 02 | 4364125 | Палец | 5 |
| 04 | 2015428 | Боковой резец | 1 |
| 05 | 2015429 | Боковой резец | 1 |
| 06 | J932065 | Болт | 8 |
| 07 | J951020 | Гайка | 8 |
| 08 | A590920 | Пружинная шайба | 8 |
| 09 | 4276384 | Бобышка | 1 |
| 09 | 4445244 | Бобышка | 1 |
| 11 | 4276386 | Регулировочная шайба 1.0 | 12 |
| 13 | 4276385 | Пластина | 1 |
| 14 | J901275 | Болт | 3 |
| 15 | A590912 | Пружинная шайба | 3 |
| 100 | 9201439 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX130H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
