Пилотные гидролинии (отвал): 3 — HITACHI EX130H-5

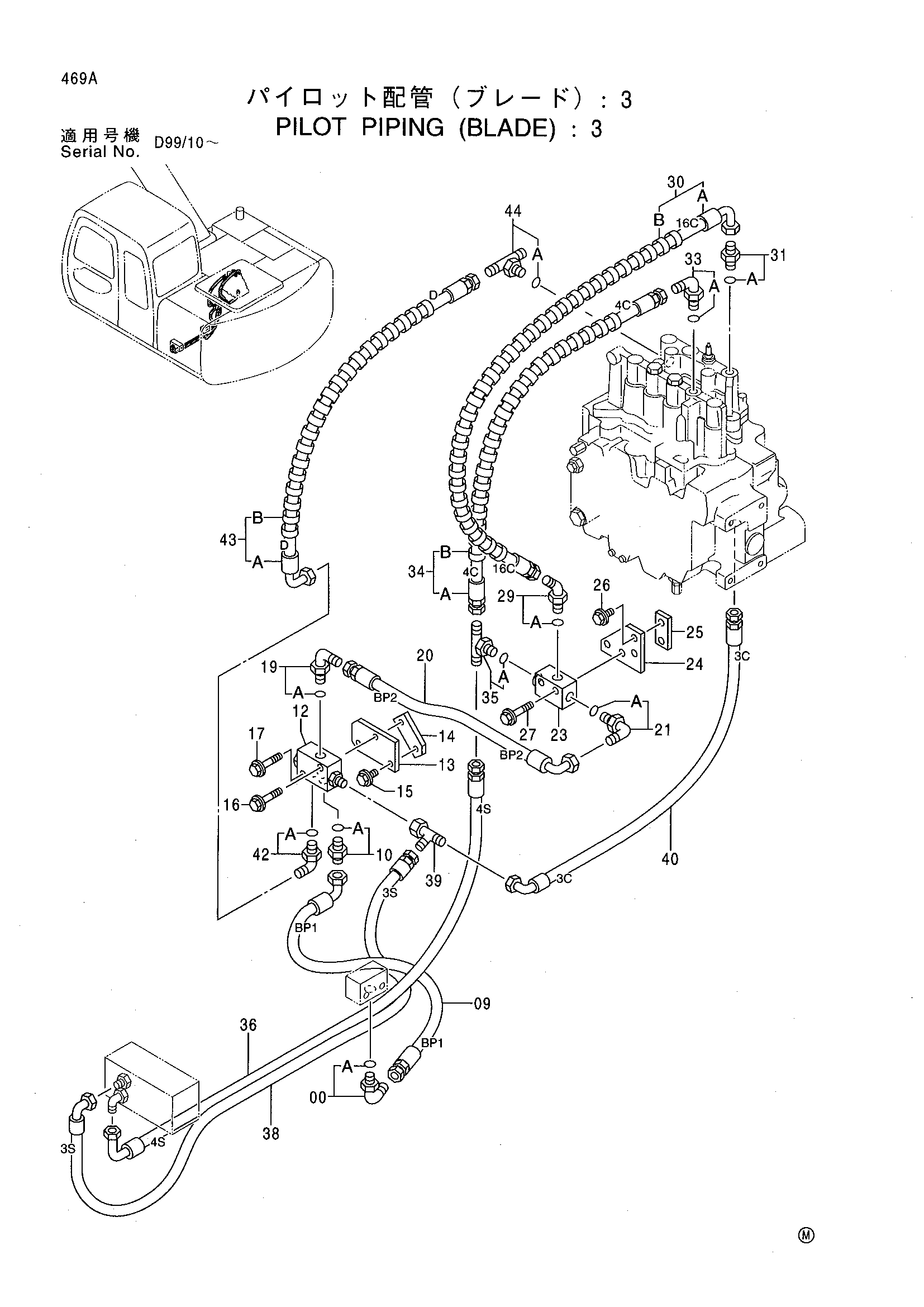

Заводская схема «Пилотные гидролинии (отвал): 3» для HITACHI EX130H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4156434 | Угловой штуцер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4439205 | Шланг | 1 |
| 10 | 4200467 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4203446 | Клапан | 1 |
| 13 | 9754926 | Кронштейн | 1 |
| 14 | 4375639 | Седло винта | 1 |
| 15 | J010825 | Болт с шайбой | 1 |
| 16 | J010860 | Болт с шайбой | 1 |
| 17 | J010850 | Болт с шайбой | 1 |
| 19 | 4156434 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4439206 | Шланг | 1 |
| 21 | 4156434 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4203447 | Челночный клапан | 1 |
| 24 | 9754927 | Кронштейн | 1 |
| 25 | 4375638 | Седло винта | 1 |
| 26 | J010825 | Болт с шайбой | 2 |
| 27 | J010840 | Болт с шайбой | 2 |
| 29 | 4200472 | Угловой штуцер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 9191634 | Шланг | 1 |
| 30A | 4439207 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 2 |
| 31 | 4231115 | Адаптер | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4208913 | Угловой штуцер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 9191638 | Шланг | 1 |
| 34A | 4439208 | Шланг | 1 |
| 34B | 4327293 | Защитный кожух | 2 |
| 35 | 4208473 | Тройник | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4439209 | Шланг | 1 |
| 38 | 4439210 | Шланг | 1 |
| 39 | 4246672 | Соединительный штуцер | 1 |
| 40 | 4439211 | Шланг | 1 |
| 42 | 4156434 | Угловой штуцер | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 9157724 | Шланг в сборе | 1 |
| 43A | 4378643 | Шланг | 1 |
| 43B | 4327293 | Защитный кожух | 1 |
| 44 | 4208472 | Тройник | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX130H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
