Электрооборудование (B) — HITACHI EX130H-5

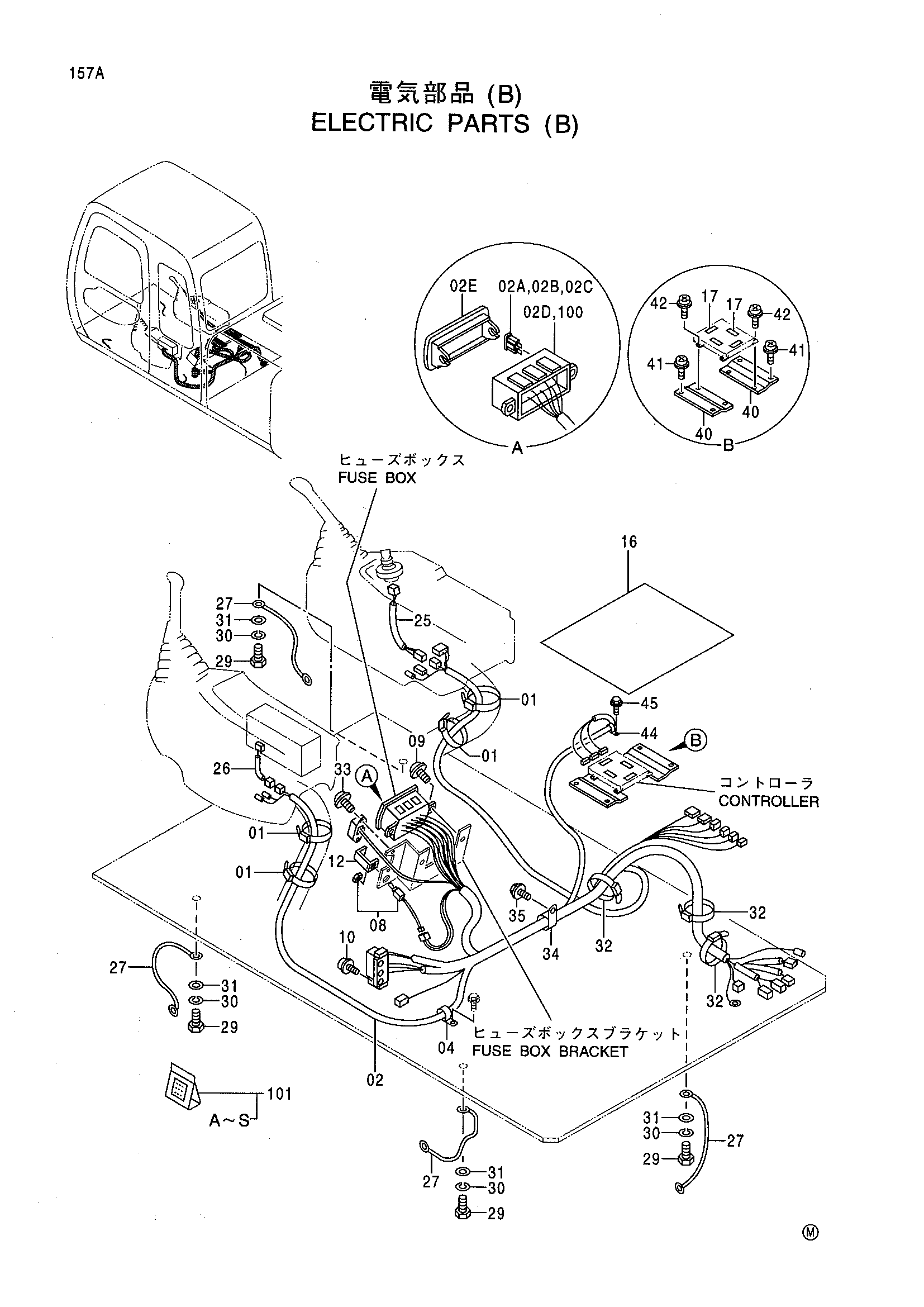

Заводская схема «Электрооборудование (B)» для HITACHI EX130H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4121859	Ленточный зажим	4
02	0002023	Жгут проводов	1
02A	4195593	Предохранитель	9
02B	4195594	Предохранитель	8
02C	4195596	Предохранитель	2
02D	4349781	Короб предохранитель	1
02E	4374940	Крышка	1
04	4190275	Зажим	1
08	4359384	Выключатель	1
09	J450620	Винт с шайбой	2
10	J460620	Винт с шайбой	2
12	4367375	Кронштейн	1
16	3075379	Крышка	1
17	4365396	Лента	4
25	4277927	Жгут проводов	1
26	2037304	Жгут проводов	1
27	4281293	Жгут проводов	4
29	J901016	Болт	4
30	A590910	Пружинная шайба	4
31	A590110	Плоская шайба	4
32	4055312	Ленточный зажим	3
33	J460310	Винт с шайбой	2
34	4190265	Зажим	1
35	J021025	Болт с шайбой	1
40	9745785	Кронштейн	2
41	J450616	Винт с шайбой	4
42	J460625	Винт с шайбой	4
44	4289217	Зажим трубка	1
45	J020616	Болт с шайбой	1
100	4421250	Короб предохранитель	1
101	4369817	Комплект репаир	1
101A	4456490	Разъём	2
101B	4456491	Разъём	2
101C	4456492	Разъём	2
101D	4456493	Разъём	1
101E	4456494	Разъём	1
101F	4456495	Разъём	1
101G	4456496	Разъём	1
101H	4456497	Разъём	2
101I	4456498	Разъём	2
101J	4456499	Разъём	1
101K	4456500	Разъём	10
101L	4456501	Разъём	1
101M	4456502	Разъём	2
101N	4456503	Разъём	2
101O	4456504	Разъём	2
101P	4456505	Разъём	7
101Q	4456506	Разъём	2
101R	4456507	Разъём	2
101S	4456508	Разъём	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX130H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
