Пилотные гидролинии (9) [AUS] [USA] — HITACHI EX130H-5
Заводская схема «Пилотные гидролинии (9) [AUS] [USA]» для HITACHI EX130H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

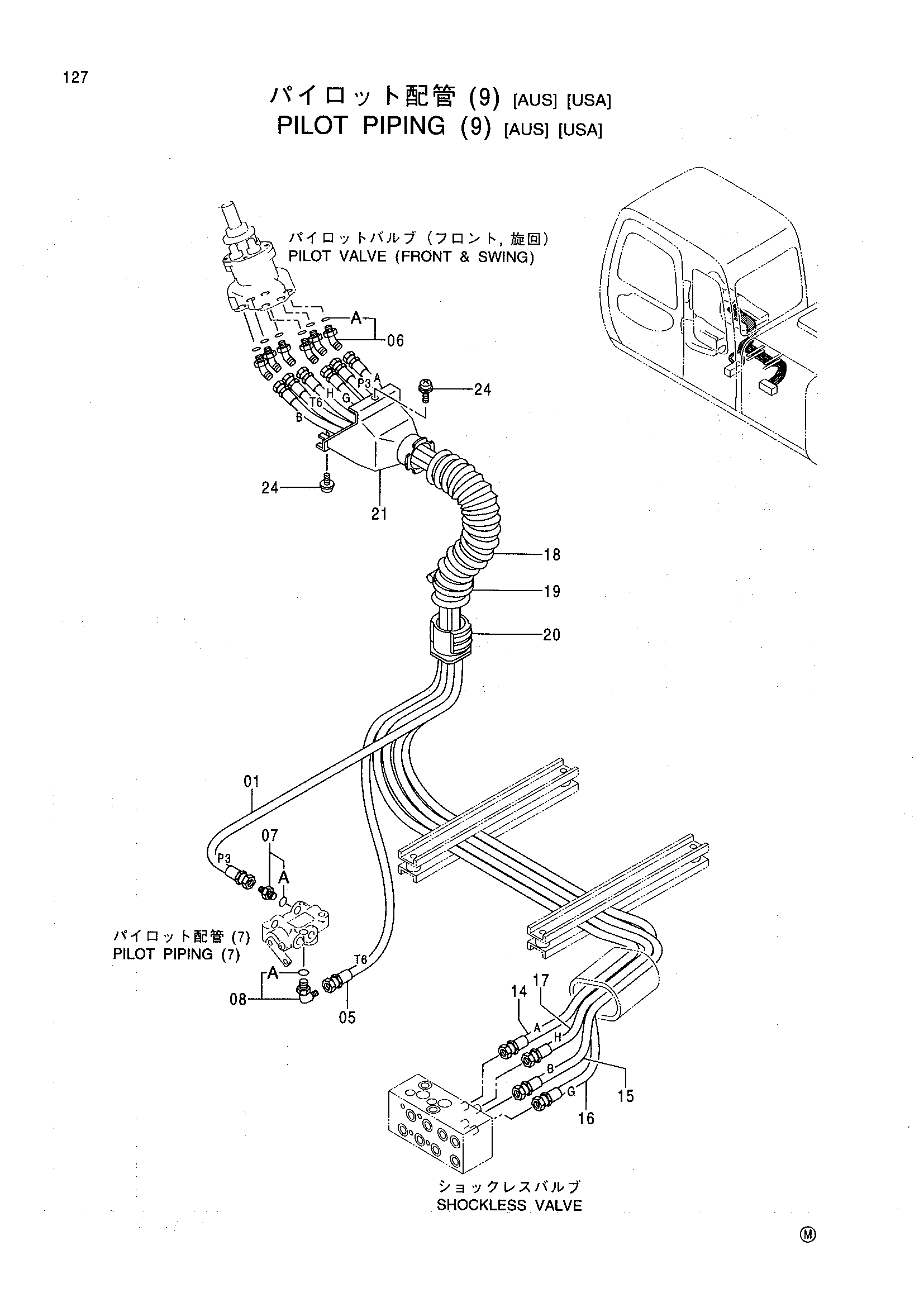

![Схема Пилотные гидролинии (9) [AUS] [USA] HITACHI EX130H-5](/catalog-drawings/cc/cc40b8a7-d265-4256-b6fe-cf62d4cbc063.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4373560 | Шланг | 1 |
| 05 | 4373561 | Шланг | 1 |
| 06 | 4286916 | Угловой штуцер | 6 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4261938 | Фильтр | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4154671 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4373562 | Шланг | 1 |
| 15 | 4373566 | Шланг | 1 |
| 16 | 4354370 | Шланг | 1 |
| 17 | 4354371 | Шланг | 1 |
| 18 | 4351175 | Шланг | 1 |
| 19 | 4351774 | Хомут провод | 1 |
| 20 | 3072687 замена: 3079728 | Втулка | 1 |
| 20 | 3079728 | Втулка | 1 |
| 21 | 3072745 | Крышка | 1 |
| 24 | J460620 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX130H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
