Напорные трубопроводы — HITACHI EX130H-5

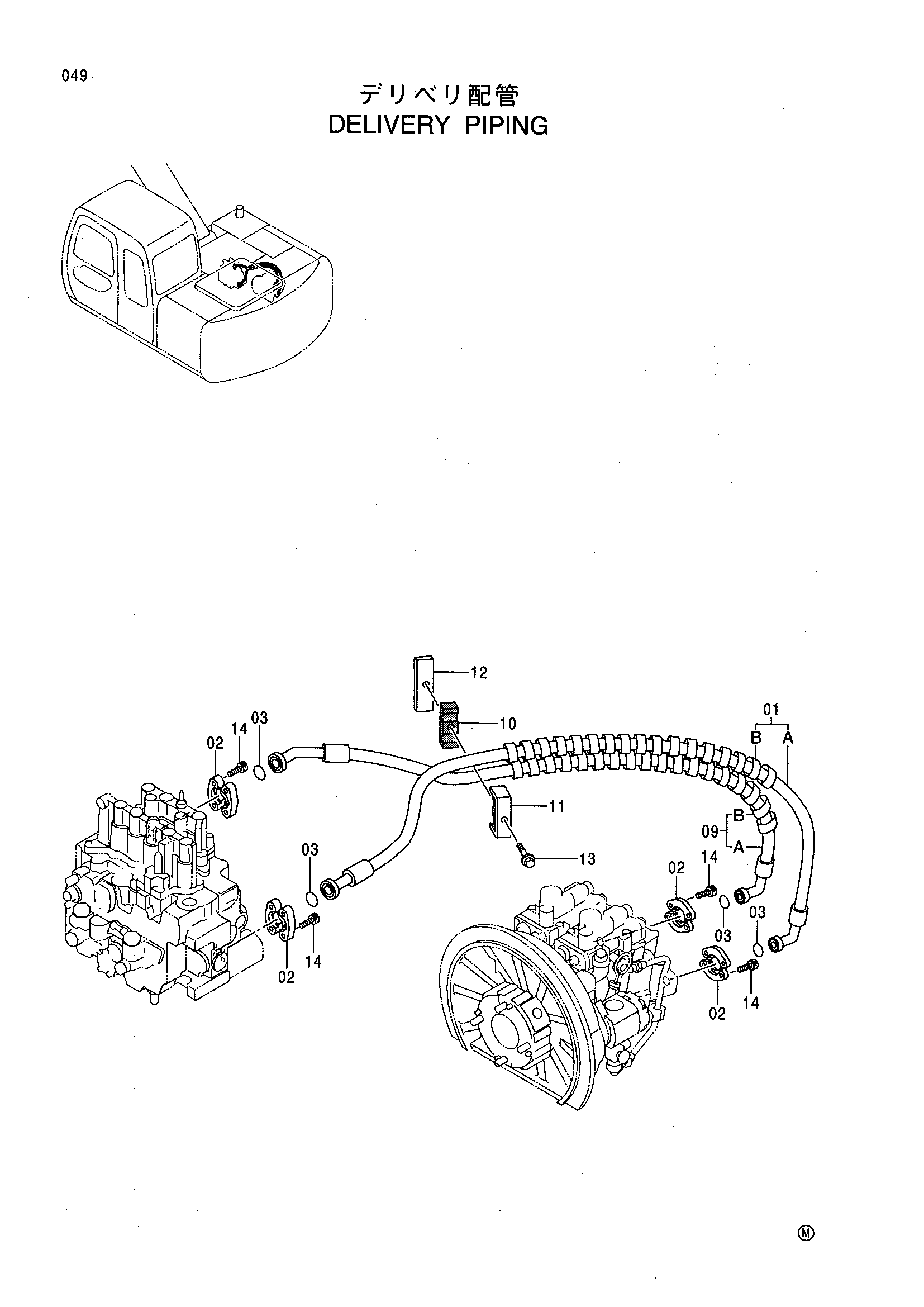

Заводская схема «Напорные трубопроводы» для HITACHI EX130H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9153563 | Шланг в сборе | 1 |
| 01A | 4333588 | Шланг | 1 |
| 01B | 4327294 | Защитный кожух | 1 |
| 02 | 4506459 | Разъёмный фланец | 8 |
| 03 | 971489 | Уплотнительное кольцо | 4 |
| 09 | 9153564 | Шланг | 1 |
| 09A | 4349870 | Шланг | 1 |
| 09B | 4327294 | Защитный кожух | 1 |
| 10 | 4285722 | Резиновая прокладка | 1 |
| 11 | 4285723 | Хомут трубки | 1 |
| 12 | 9738975 | Хомут | 1 |
| 13 | J011275 | Болт с шайбой | 1 |
| 14 | J781035 | Болт с внутренним шестигранником | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX130H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
