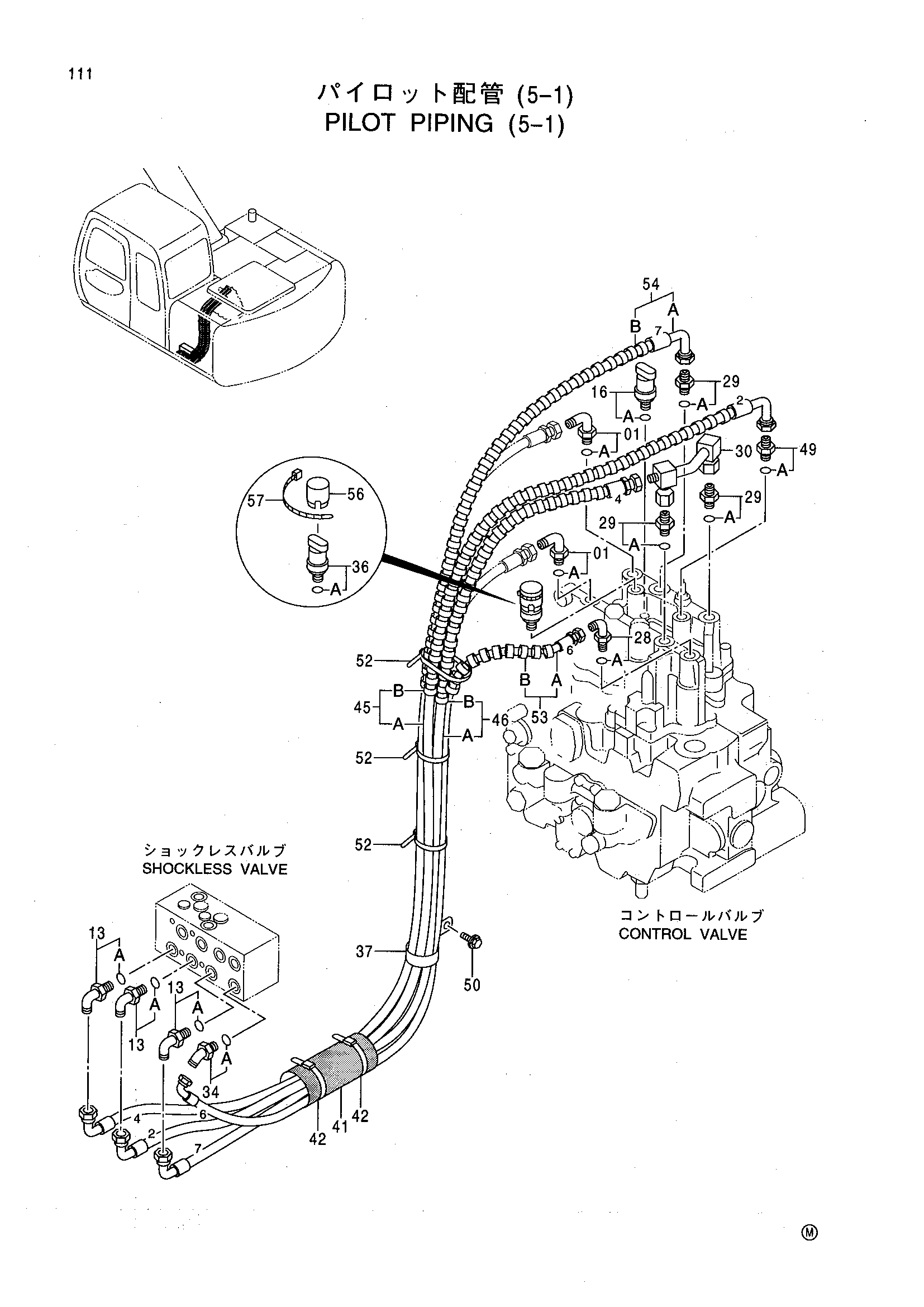

Пилотные гидролинии (5-1) — HITACHI EX130H-5
Заводская схема «Пилотные гидролинии (5-1)» для HITACHI EX130H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4208913 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4154671 | Угловой штуцер | 3 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4344171 замена: 4380677 | Выключатель | 1 |
| 16 | 4380677 | Выключатель | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4351281 | Угловой штуцер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4202422 | Адаптер | 3 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 8062657 | Трубка | 1 |
| 34 | 4200473 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4353686 | Выключатель | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4193816 | Зажим | 1 |
| 41 | 4219918 | Резиновая втулка | 1 |
| 42 | 4055312 | Ленточный зажим | 2 |
| 45 | 9149526 | Шланг в сборе | 1 |
| 45A | 4357770 | Пластиковый шланг | 1 |
| 45B | 4327293 | Защитный кожух | 1 |
| 46 | 9149525 | Шланг в сборе | 1 |
| 46A | 4346061 | Нейлоновый шланг | 1 |
| 46B | 4327293 | Защитный кожух | 1 |
| 49 | 4200467 | Адаптер | 1 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 50 | J011025 | Болт с шайбой | 1 |
| 52 | 4121859 | Ленточный зажим | 3 |
| 53 | 9150076 | Шланг в сборе | 1 |
| 53A | 4366268 | Пластиковый шланг | 1 |
| 53B | 4327293 | Защитный кожух | 1 |
| 54 | 9150077 | Шланг в сборе | 1 |
| 54A | 4366269 | Пластиковый шланг | 1 |
| 54B | 4327293 | Защитный кожух | 1 |
| 56 | 4207239 | Колпачок | 1 |
| 57 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX130H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
