Пилотные гидролинии (8) <джис-тйпе> — HITACHI EX125WD-5

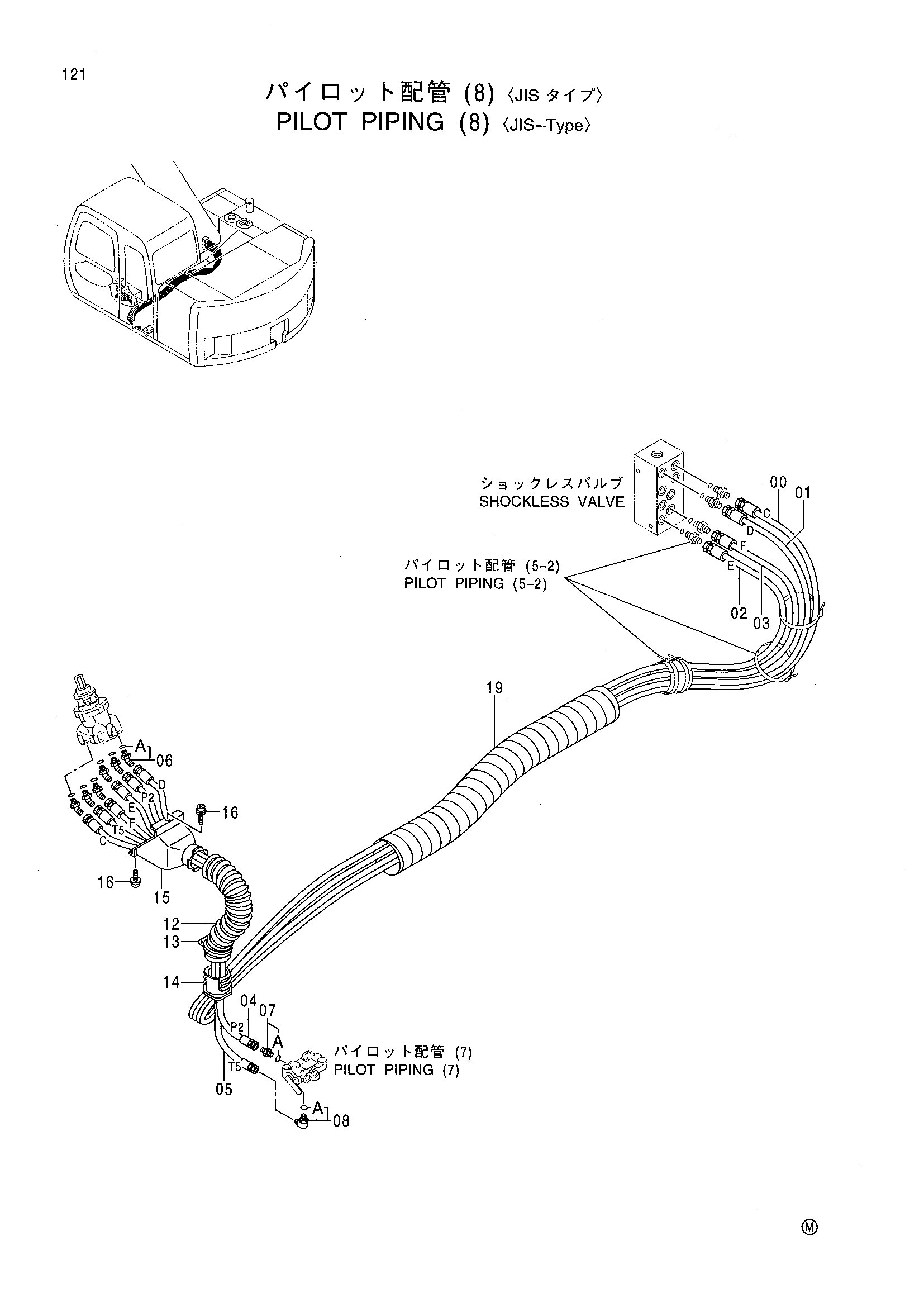

Заводская схема «Пилотные гидролинии (8) <джис-тйпе>» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4413936 | Шланг | 1 |
| 01 | 4413937 | Шланг | 1 |
| 02 | 4413934 | Шланг | 1 |
| 03 | 4413935 | Шланг | 1 |
| 04 | 4333394 | Шланг | 1 |
| 05 | 4333397 | Шланг | 1 |
| 06 | 4286916 | Угловой штуцер | 6 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4261938 | Фильтр | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4154671 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4351175 | Шланг | 1 |
| 13 | 4351774 | Хомут провод | 1 |
| 14 | 3079728 | Втулка | 1 |
| 15 | 3072745 | Крышка | 1 |
| 16 | J460620 | Винт с шайбой | 2 |
| 19 | 4379665 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
