Рама — HITACHI EX125WD-5

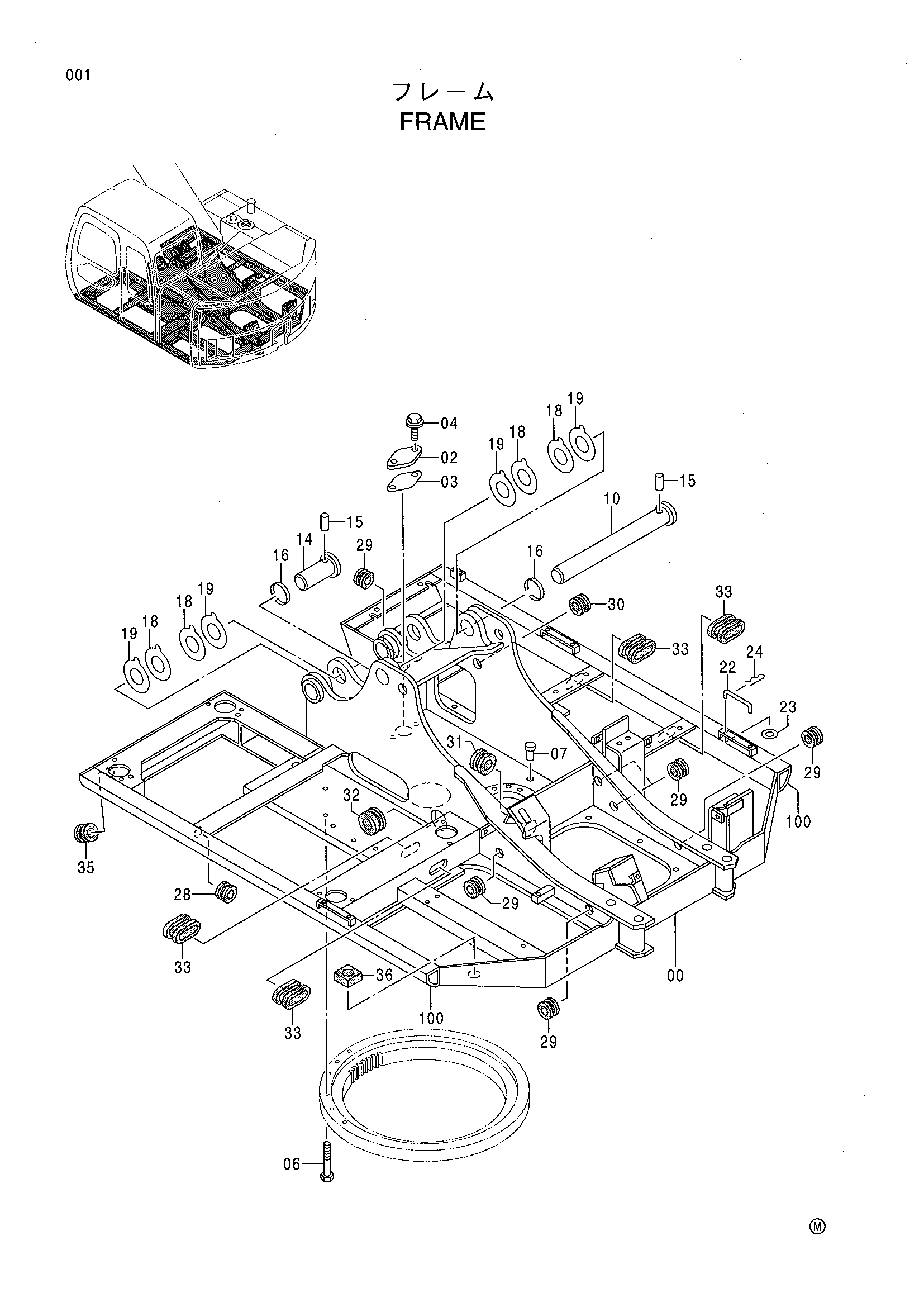

Заводская схема «Рама» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006310 | Рама основной | 1 |
| 02 | 4255799 | Крышка | 1 |
| 03 | 4161735 | Манжета | 1 |
| 04 | J021025 | Болт с шайбой | 2 |
| 06 | J921890 | Болт | 30 |
| 07 | 4334971 | Установочный штифт | 3 |
| 10 | 3081004 | Палец | 1 |
| 14 | 3051616 | Палец | 2 |
| 15 | 4106307 | Палец | 3 |
| 16 | 4098716 | Кольцо | 3 |
| 18 | 4361293 | Упорная пластина 1.0 | 6 |
| 19 | 4361294 | Упорная пластина 2.0 | 6 |
| 22 | 4341788 | Стойка | 3 |
| 23 | A590108 | Плоская шайба | 3 |
| 24 | 4022697 | Стопорный палец | 3 |
| 28 | 4200176 | Резиновая втулка | 1 |
| 29 | 4509404 | Резиновая втулка | 6 |
| 30 | 4338858 | Резиновая втулка | 1 |
| 31 | 4201986 | Резиновая втулка | 1 |
| 32 | 4190960 | Резиновая втулка | 1 |
| 33 | 4293795 | Резиновая втулка | 4 |
| 35 | 4312368 | Резиновая втулка | 2 |
| 36 | 4427589 | Резиновая прокладка | 1 |
| 100 | 4455820 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
