Гидроцилиндр рукояти [моноблочный стрела] — HITACHI EX125WD-5

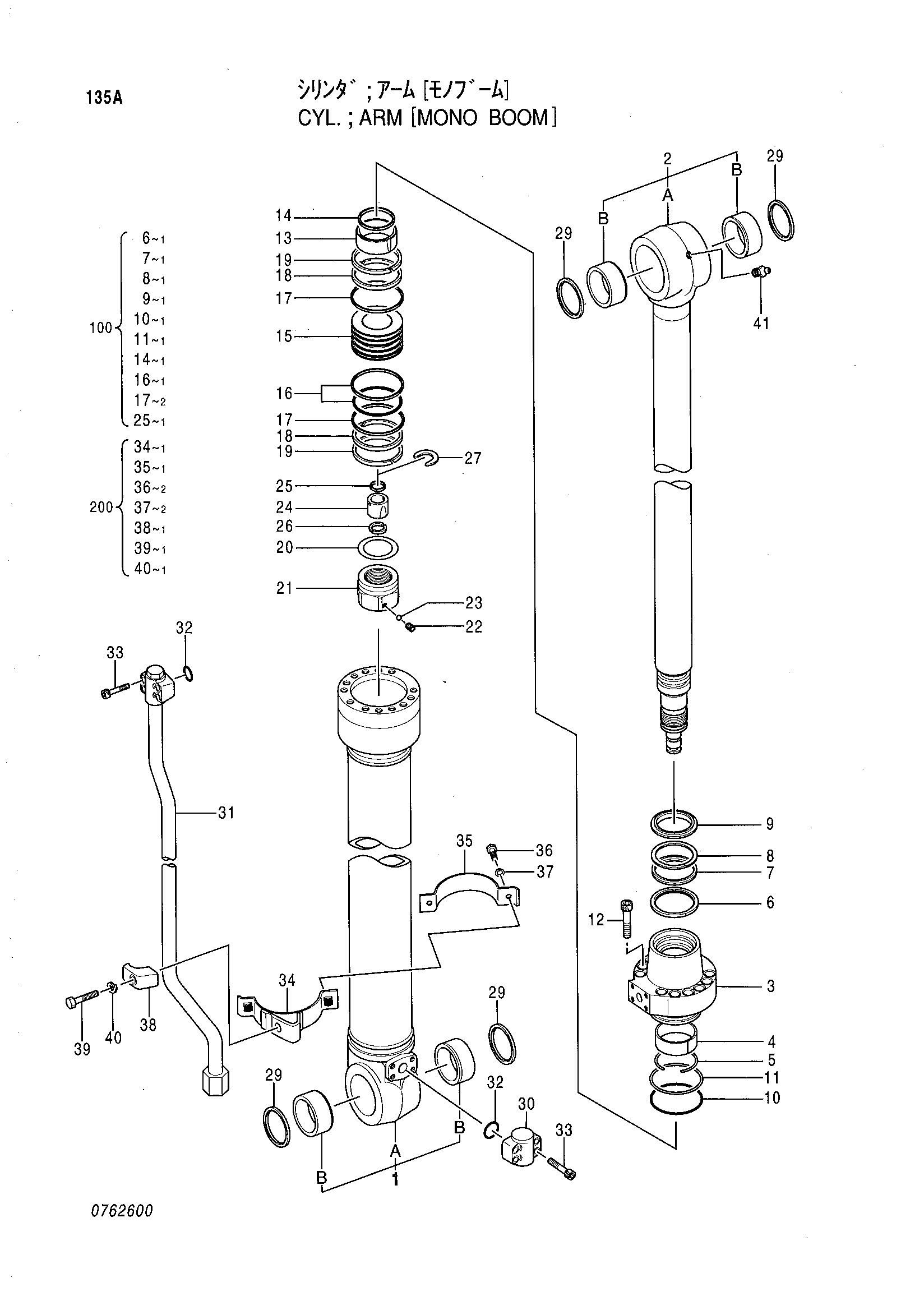

Заводская схема «Гидроцилиндр рукояти [моноблочный стрела]» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4411299	Гидроцилиндр рукояти	1
1	0762601	Труба гидроцилиндра	1
1B	4362025	Втулка пальца	2
2	0762602	Шток поршня	1
2B	4362025	Втулка пальца	2
3	0675105	Головка гидроцилиндра	1
4	0310504	Втулка	1
5	0240904	Стопорное кольцо	1
6	0409605	Кольцо	1
7	0240911	U-образная манжета	1
8	0240912	Опорное кольцо	1
9	0667504	Грязесъёмное кольцо	1
10	A811100	Уплотнительное кольцо	1
11	0310506	Опорное кольцо	1
12	0408805	Болт с внутренним шестигранником	12
13	0409606	Амортизирующий подшипник	1
14	0675106	Уплотнение амортизатор	1
15	0408808	Пистион	1
16	0310508	Уплотнительное кольцо	1
17	0408809	Опорное кольцо	2
18	0666808	Направляющее кольцо	2
19	0310510	Направляющее кольцо	2
20	0310514	Регулировочная шайба	1
21	0666809	Гайка	1
22	0309011	Установочный винт	1
23	0111707	Стальной шарик	1
24	0409012	Амортизирующий подшипник	1
25	0667010	Уплотнение	1
26	0409014	Ограничитель	2
27	0409609	Стопорное кольцо	1
29	4065687	Грязесъёмное кольцо	4
30	0409016	Соединение	1
31	0762603	Трубка	1
32	4506430	Уплотнительное кольцо	2
33	0309019	Болт с внутренним шестигранником	8
34	0675108	Лента	1
35	0409612	Лента	1
36	0408815	Болт	2
37	0325913	Шайба	2
38	0309021	Держатель	1
39	0667013	Болт	1
40	0208516	Пружинная шайба	1
41	J75481	Пресс-маслёнка	1
100	4379261	Комплект уплотнений	1
200	0675109	Комплект лента	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
