Обратные трубопроводы (1) — HITACHI EX125WD-5

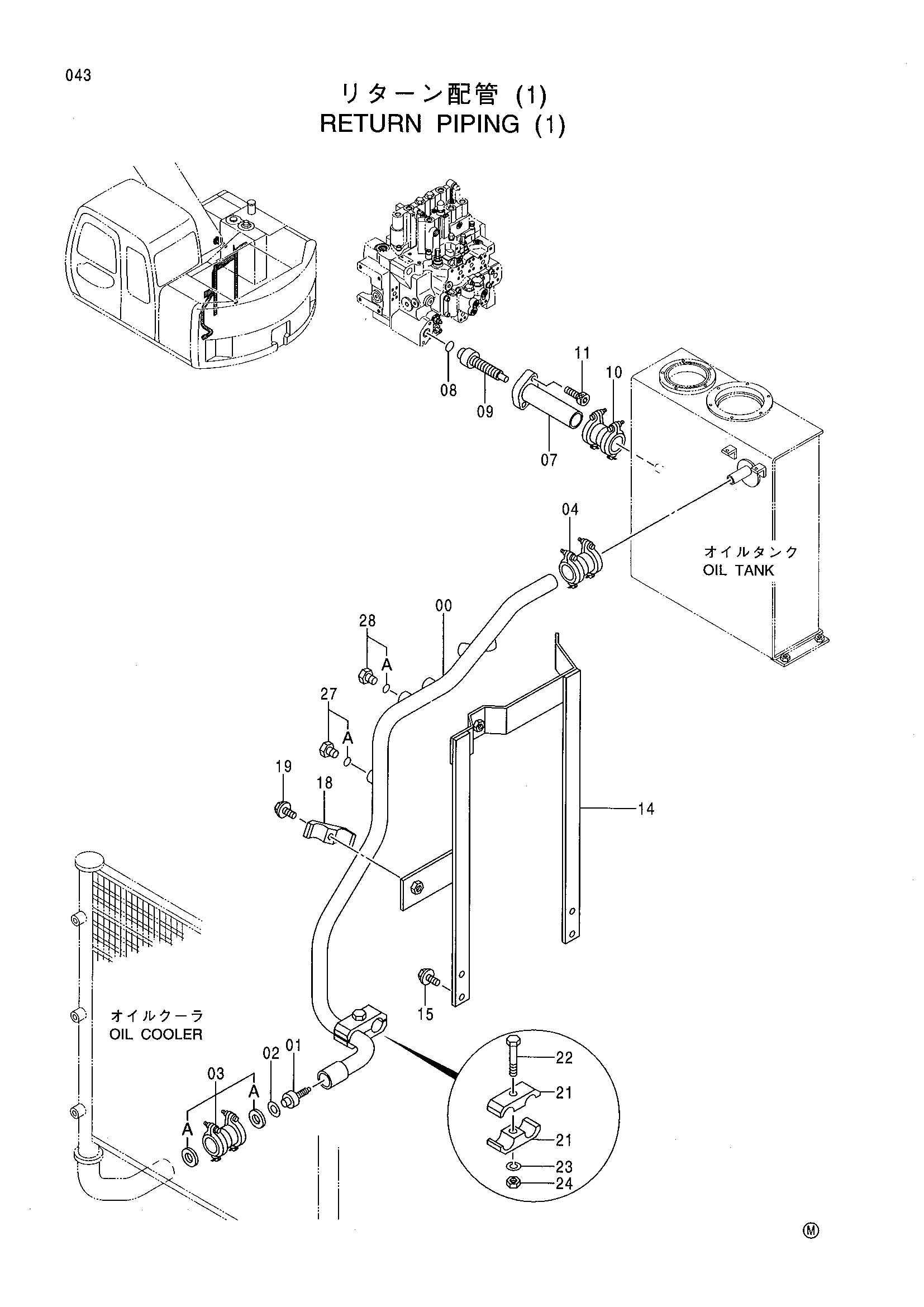

Заводская схема «Обратные трубопроводы (1)» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7035870 | Трубка | 1 |
| 01 | 4276584 | Клапан | 1 |
| 02 | 991718 | Стопорное кольцо | 1 |
| 03 | 4067834 | Муфта | 1 |
| 03A | 4196260 | Уплотнение | 2 |
| 04 | 4071213 | Муфта | 1 |
| 07 | 8071611 | Обратная трубка | 1 |
| 08 | A811040 | Уплотнительное кольцо | 1 |
| 09 | 4266481 | Клапан | 1 |
| 10 | 4069801 | Муфта | 1 |
| 11 | J781040 | Болт с внутренним шестигранником | 2 |
| 14 | 8075281 | Опора | 1 |
| 15 | J021035 | Болт с шайбой | 4 |
| 18 | 4189860 | Хомут трубки | 1 |
| 19 | J011270 | Болт с шайбой | 1 |
| 21 | 4189860 | Хомут трубки | 2 |
| 22 | J901270 | Болт | 1 |
| 23 | A590912 | Пружинная шайба | 1 |
| 24 | J950012 | Гайка | 1 |
| 27 | 4092534 | Пробка | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4174542 | Пробка | 1 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
