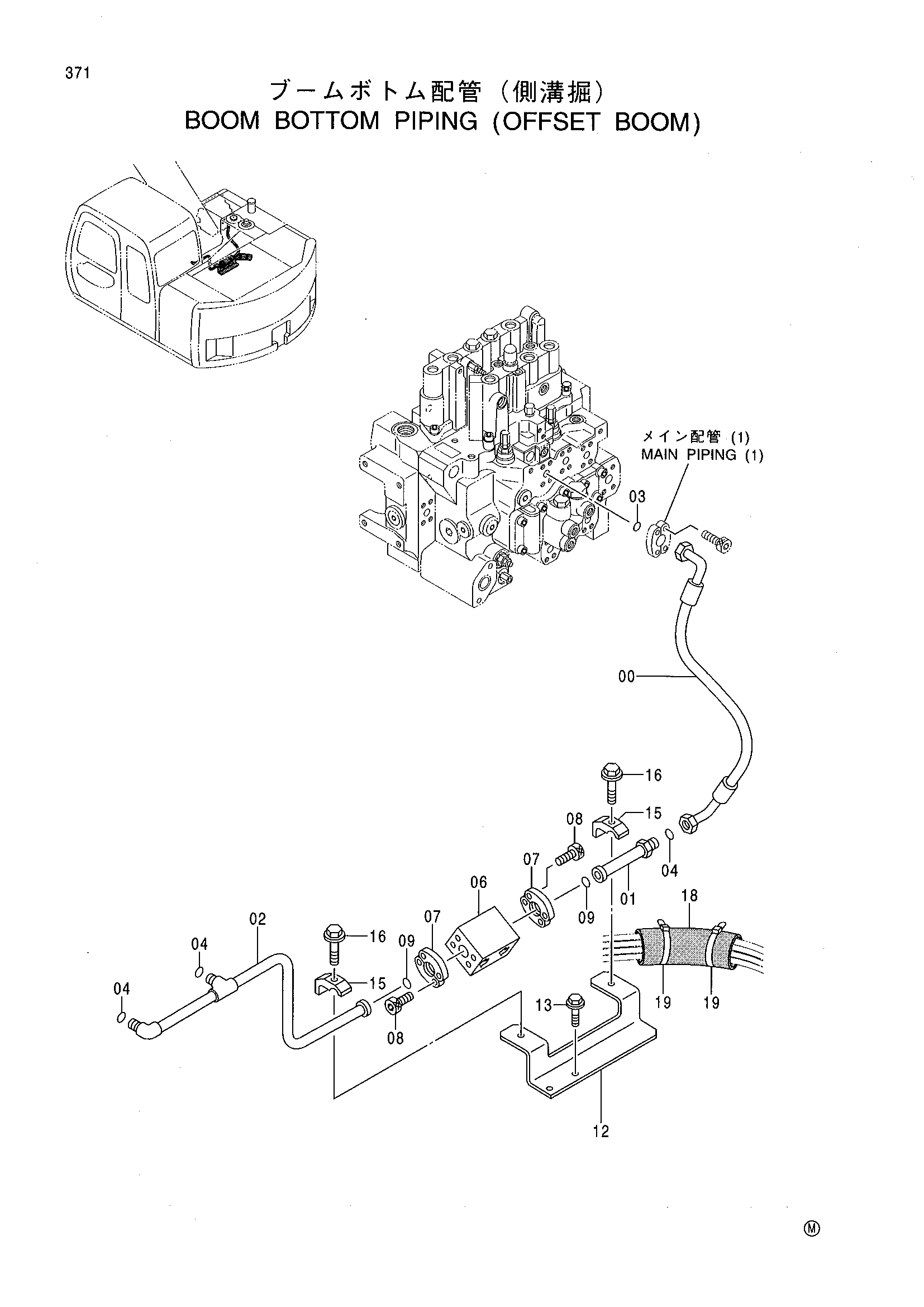

Стрела нижний трубопроводы (смещаемый стрела) — HITACHI EX125WD-5
Заводская схема «Стрела нижний трубопроводы (смещаемый стрела)» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4418110 | Шланг | 1 |
| 01 | 9752420 | Трубка | 1 |
| 02 | 8075826 | Трубка | 1 |
| 03 | 4510167 | Уплотнительное кольцо | 1 |
| 04 | 4138938 | Уплотнительное кольцо | 3 |
| 06 | 4330223 | Клапан словретур | 1 |
| 07 | 986910 | Разъёмный фланец | 4 |
| 08 | J781030 | Болт с внутренним шестигранником | 8 |
| 09 | 971489 | Уплотнительное кольцо | 2 |
| 12 | 8075820 | Кронштейн | 1 |
| 13 | J021030 | Болт с шайбой | 2 |
| 15 | 4190125 | Хомут трубки | 2 |
| 16 | J011255 | Болт с шайбой | 2 |
| 18 | 4219918 | Резиновая втулка | 1 |
| 19 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
