Смещаемый стрела (2) — HITACHI EX125WD-5

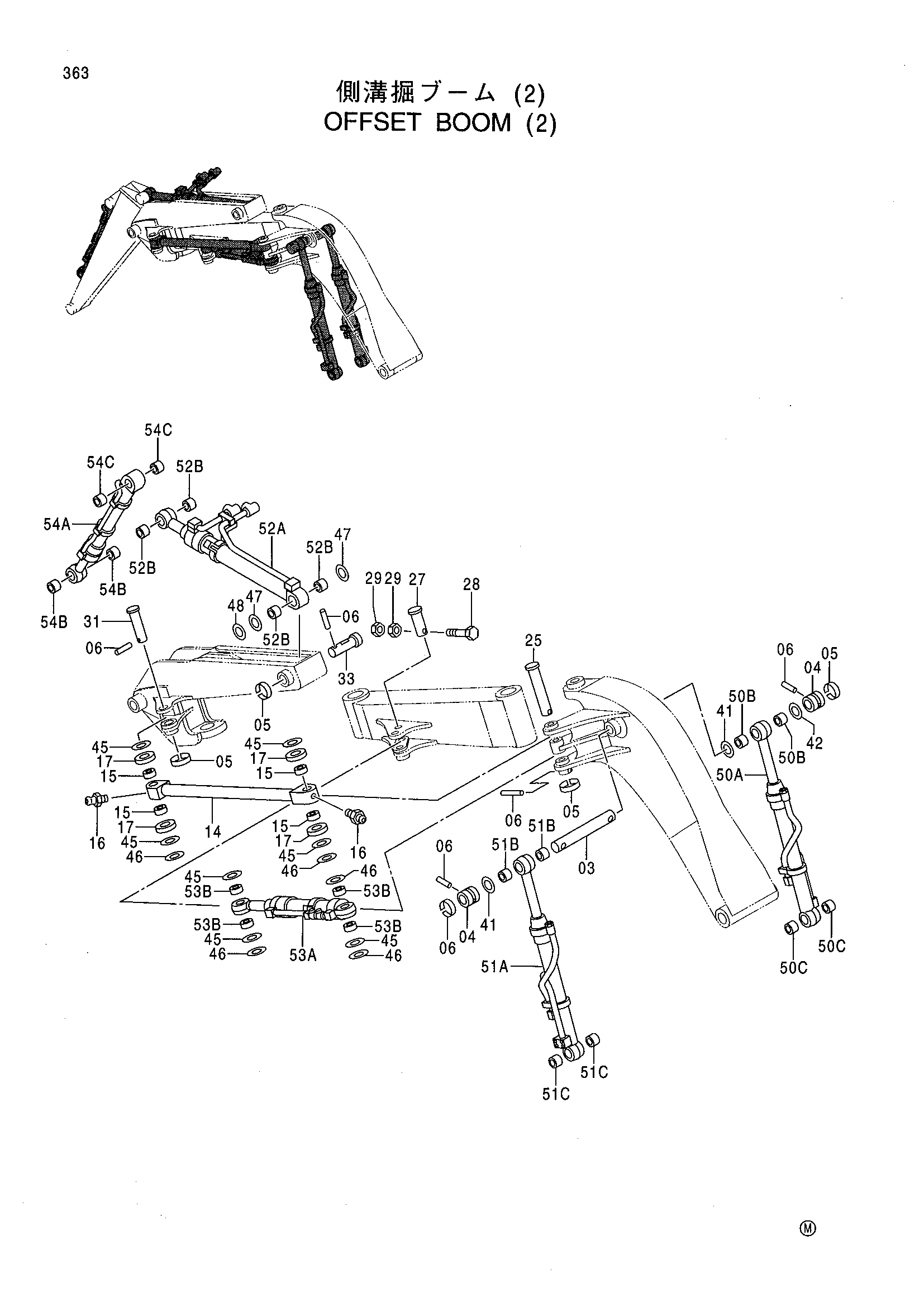

Заводская схема «Смещаемый стрела (2)» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 3075977 | Палец | 1 |
| 04 | 4197033 | Ограничитель | 2 |
| 05 | 4065688 | Кольцо | 5 |
| 06 | 4065689 | Палец | 5 |
| 14 | 9747036 | Стойка | 1 |
| 15 | 4360871 | Втулка | 4 |
| 16 | J75481 | Пресс-маслёнка | 2 |
| 17 | 4094086 | Пылезащитное уплотнение | 4 |
| 25 | 3058916 | Палец | 1 |
| 27 | 3033351 | Палец | 1 |
| 28 | J931604 | Болт | 1 |
| 29 | J951016 | Гайка | 2 |
| 31 | 4287784 | Палец | 1 |
| 33 | 3058915 | Палец | 1 |
| 41 | 4366693 | Упорная пластина 1.0 | 2 |
| 42 | 4370473 | Упорная пластина 1.0 | 2 |
| 45 | 4366694 | Упорная пластина 1.0 | 8 |
| 46 | 4367411 | Упорная пластина 2.0 | 4 |
| 47 | 4366693 | Упорная пластина 1.0 | 2 |
| 48 | 4370472 | Упорная пластина 2.0 | 1 |
| 50 | 9178783 | Гидроцилиндр стрелы(правый) в сборе | 1 |
| 50A | 4416088 | Гидроцилиндр стрелы | 1 |
| 50B | 4362025 | Втулка | 2 |
| 50C | 4352638 | Втулка | 2 |
| 51 | 9178784 | Гидроцилиндр стрелы(левый) в сборе | 1 |
| 51A | 4416089 | Гидроцилиндр стрелы | 1 |
| 51B | 4362025 | Втулка | 2 |
| 51C | 4352638 | Втулка | 2 |
| 52 | 9178785 | Гидроцилиндр рукояти в сборе | 1 |
| 52A | 4416090 | Гидроцилиндр рукояти | 1 |
| 52B | 4362025 | Втулка | 4 |
| 53 | 9152482 | Гидроцилиндр. смещаемый в сборе | 1 |
| 53A | 4371394 | Гидроцилиндр. смещаемый | 1 |
| 53B | 4365897 | Втулка | 4 |
| 54 | 9150151 | Гидроцилиндр ковша в сборе | 1 |
| 54A | 4316457 | Гидроцилиндр ковша | 1 |
| 54B | 4365448 | Втулка | 2 |
| 54C | 4365897 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
