Гидроцилиндр рулевого управления — HITACHI EX125WD-5

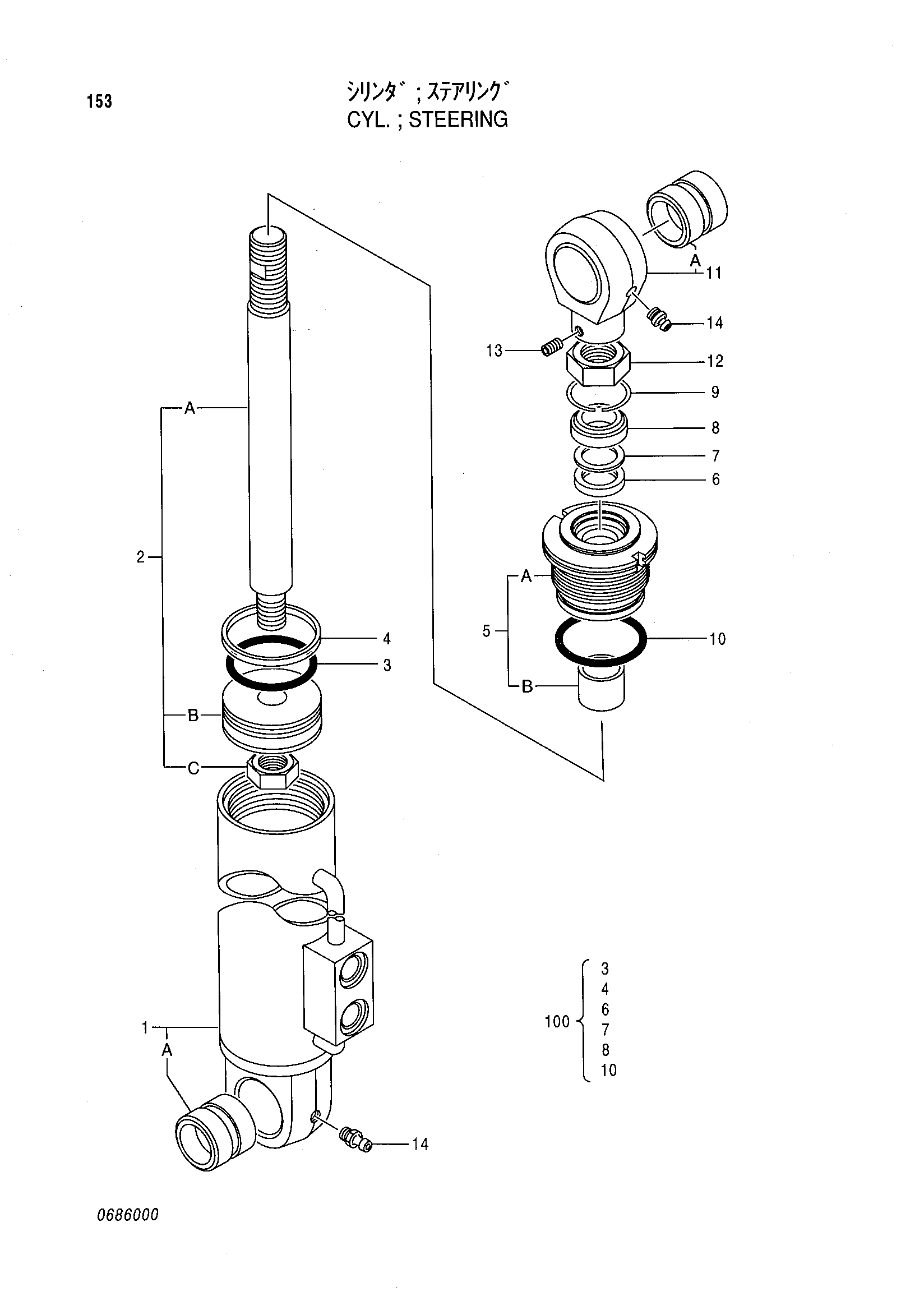

Заводская схема «Гидроцилиндр рулевого управления» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4382268 | Гидроцилиндр | 1 | |
| 1 | 0686001 | Гидроцилиндр. в сборе | 1 |
| 1A | 0267202 | Втулка пальца | 1 |
| 2 | 0686002 | Шток в сборе | 1 |
| 3 | 965968 | Уплотнительное кольцо | 1 |
| 4 | 0267207 | Уплотнение | 1 |
| 5 | 0361304 | Направляющая в сборе | 1 |
| 6 | 0154412 | U-образная манжета | 1 |
| 7 | 0326309 | Опорное кольцо | 1 |
| 8 | 0267209 | Пылезащитное уплотнение | 1 |
| 9 | 0267210 | Стопорное кольцо | 1 |
| 10 | A810055 | Уплотнительное кольцо | 1 |
| 11 | 0326306 | Вилка в сборе | 1 |
| 11A | 0267202 | Втулка пальца | 1 |
| 12 | 0361306 | Гайка | 1 |
| 13 | 0326308 | Винт | 1 |
| 14 | J75481 | Пресс-маслёнка | 2 |
| 100 | 4297421 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
