Гидролинии хода — HITACHI EX125WD-5

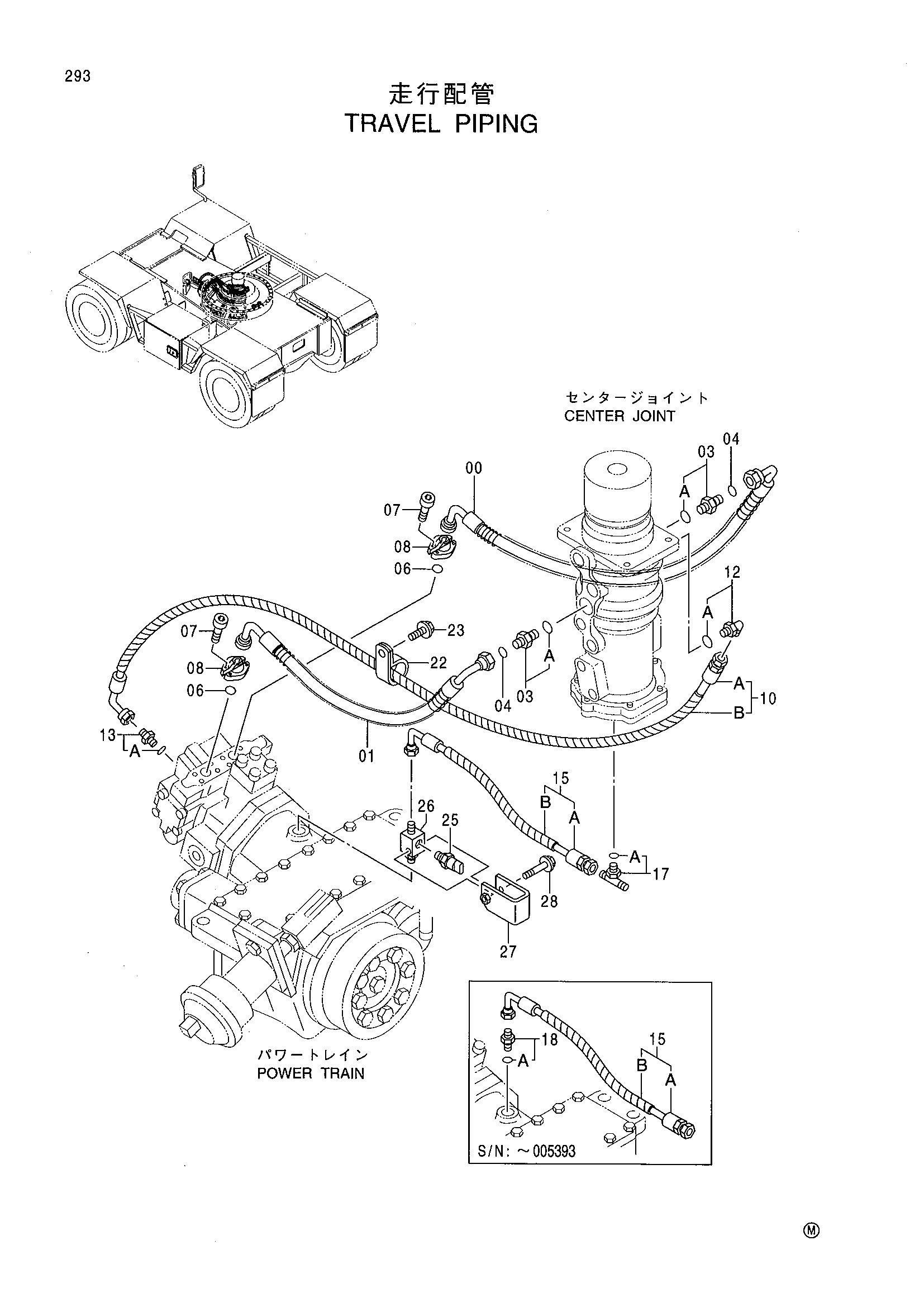

Заводская схема «Гидролинии хода» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4413207 | Шланг | 1 |
| 01 | 4413208 | Шланг | 1 |
| 03 | 4189619 | Адаптер | 2 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | 4085560 | Разъёмный фланец | 4 |
| 07 | M341240 | Болт с внутренним шестигранником | 8 |
| 08 | 966993 | Уплотнительное кольцо | 2 |
| 10 | 9184907 | Шланг в сборе | 1 |
| 10A | 4313431 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 2 |
| 12 | 4219345 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4221290 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 9184908 | Шланг в сборе | 1 |
| 15A | 4282549 | Шланг | 1 |
| 15B | 4327294 | Защитный кожух | 1 |
| 17 | 4270784 | Тройник | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4154668 | Адаптер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4190291 | Зажим | 1 |
| 23 | J011025 | Болт с шайбой | 1 |
| 25 | 4436536 | Датчик давления | 1 |
| 26 | 4459846 | Тройник | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 9757244 | Крышка | 1 |
| 29 | J020850 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
