Пилотные гидролинии (смещаемый стрела) — HITACHI EX125WD-5

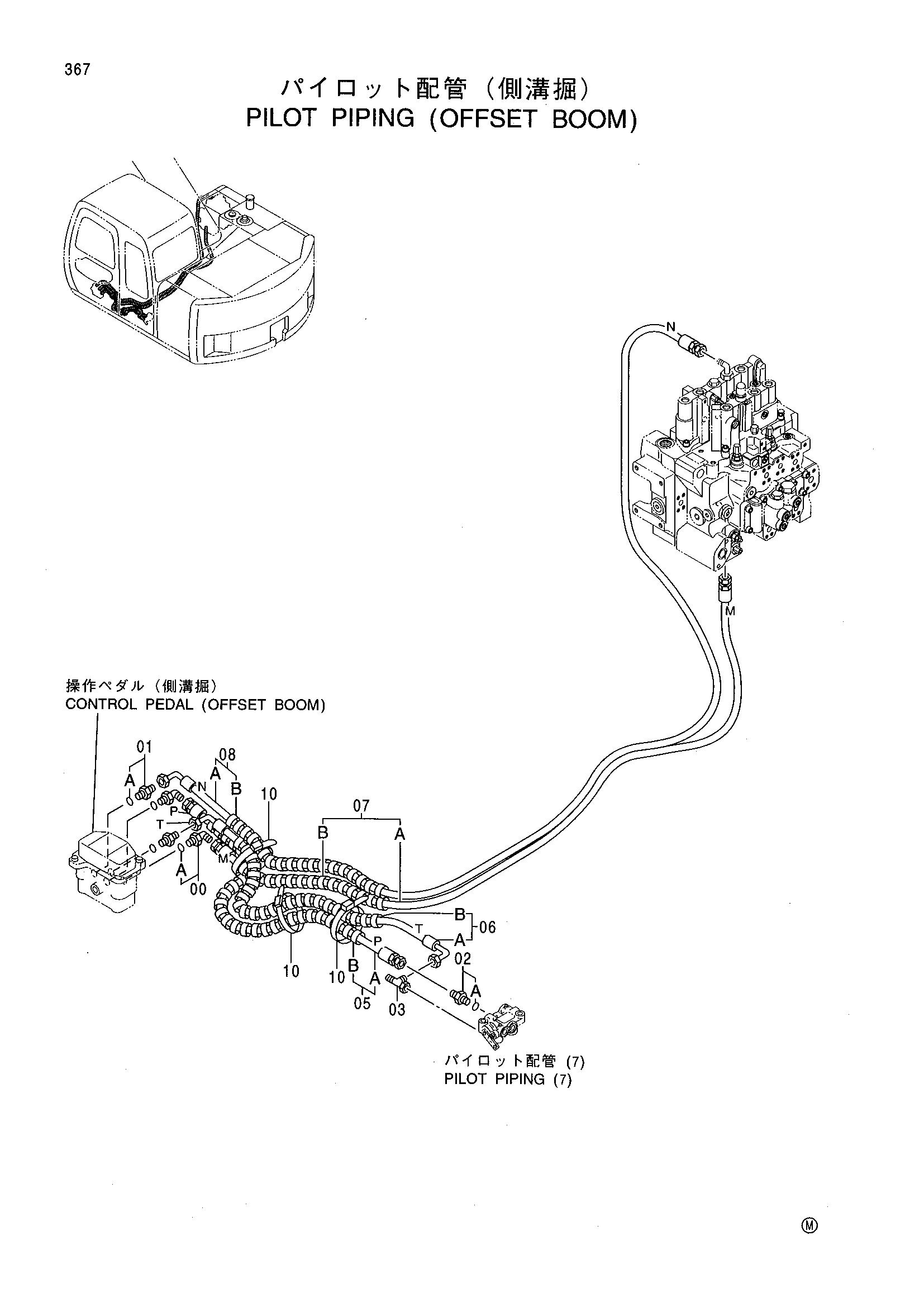

Заводская схема «Пилотные гидролинии (смещаемый стрела)» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4156434 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4200467 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4261938 | Фильтр | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4246672 | Соединительный штуцер | 1 |
| 05 | 9185594 | Шланг в сборе | 1 |
| 05A | 4429342 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 1 |
| 06 | 9185595 | Шланг в сборе | 1 |
| 06A | 4429343 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 1 |
| 07 | 9186068 | Шланг в сборе | 1 |
| 07A | 4429757 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 1 |
| 08 | 9186069 | Шланг в сборе | 1 |
| 08A | 4429758 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 1 |
| 10 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
