Рычаг блокировки (1) — HITACHI EX125WD-5

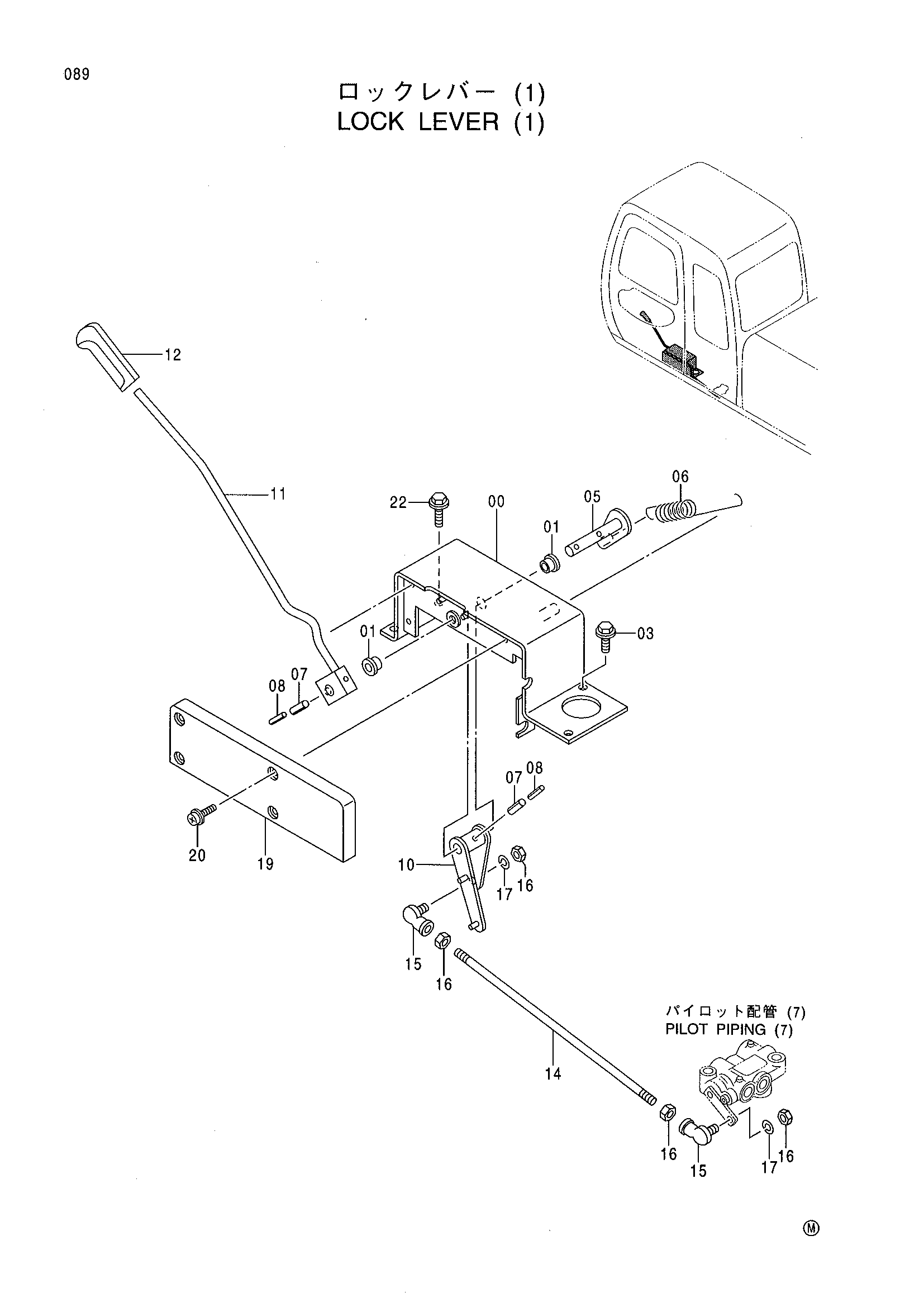

Заводская схема «Рычаг блокировки (1)» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6017898 | Короб | 1 |
| 01 | 4341810 | Втулка | 2 |
| 03 | J021025 | Болт с шайбой | 2 |
| 05 | 8074415 | Палец | 1 |
| 06 | 4189184 | Пружина растяжения | 1 |
| 07 | 4027427 | Пружинный штифт | 2 |
| 08 | 4213419 | Пружинный штифт | 2 |
| 10 | 7035656 | Тяга | 1 |
| 11 | 8061138 | Рычаг блокировка | 1 |
| 12 | 3051611 | Рукоятка | 1 |
| 14 | 4259591 | Шток | 1 |
| 15 | 4056018 | Шарнир | 2 |
| 16 | M500807 | Гайка | 4 |
| 17 | A590908 | Пружинная шайба | 2 |
| 19 | 3084246 | Крышка | 1 |
| 20 | J680640 | Винт с шайбой | 3 |
| 22 | J011035 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
